Procéder au montage du raccord « 2 » à l'aide des 4 vis précédemment retirées (Fig. 3.22 –
3.23 n°1-3-4-5). Les vis de la Fig. 3.22 a-b n°2-6, à ce point, ne pourront pas être vissées
avant d'avoir déplacé la couverture inférieure.

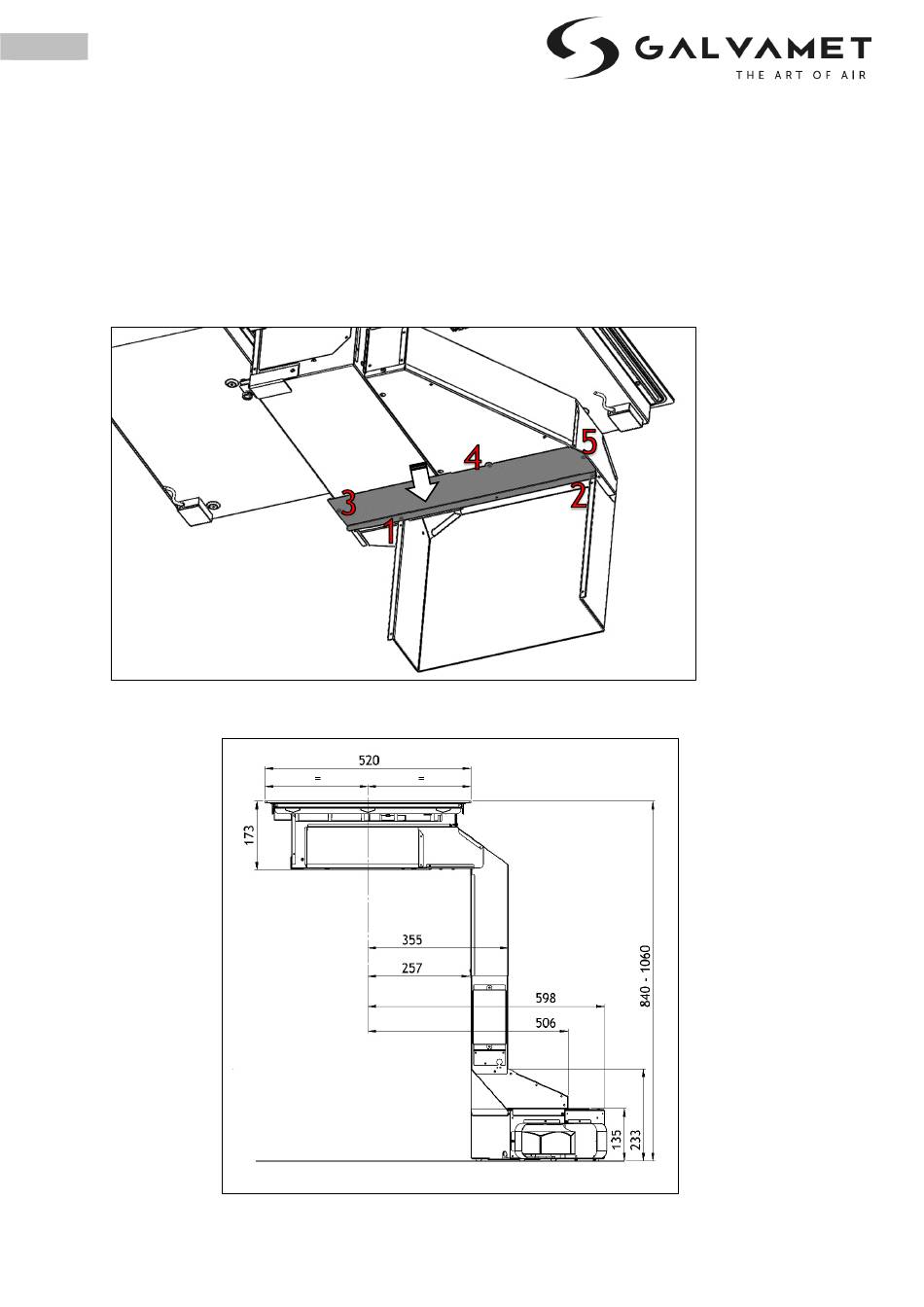

Pour déplacer la couverture inférieure, retirer les 3 vis (Fig. 3.24 3-4-5). Repositionner la
couverture plus en avant de façon à couvrir l'espace laissé vide par le nouveau raccord, en
revissant les 3 vis dans leur nouvelle position. Bloquer alors le raccord et la couverture à
l'aide des 2 autres vis (Fig. 3.24 1-2)
Fig. 3.24
Avec le nouveau raccord installé, les dimensions après l'installation seront celles indiquées à la
Fig. 3.36
Fig. 3.36
38
