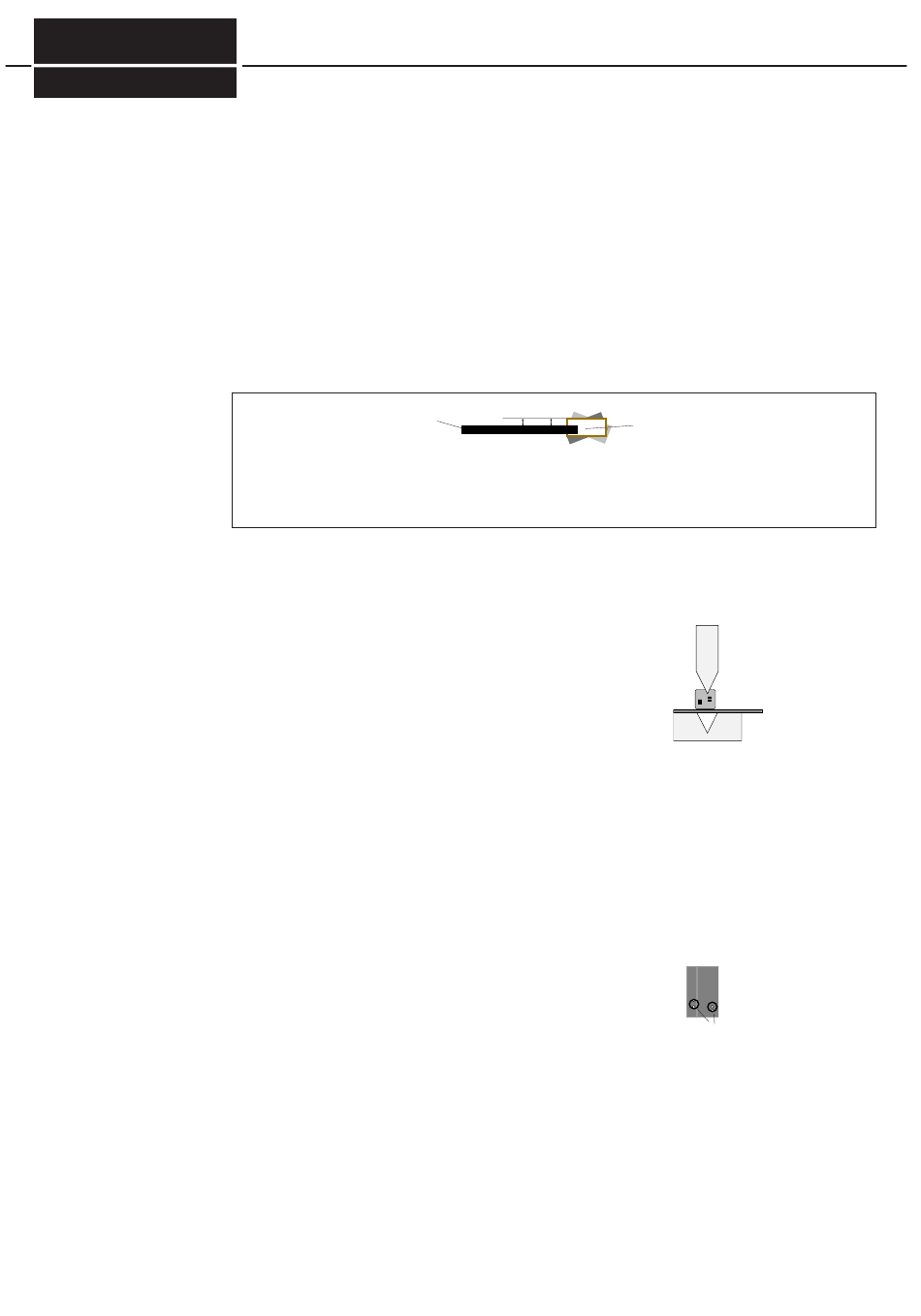

6. réglage du système
AKAS® lors de la
première installation
Réglage du récepteur
Réglage de l'émetteur
Doc N°. 1356 du 10.02.2014 / Aui
Afin de garantir un fonctionnement sans perturbation
mécanique, l'émetteur et le récepteur doivent êtres fixés
sur une structure solide, non déformable et dans un plan
parallèle au coulisseau de la machine.
Les plaques de fixations ont été développées pour permettre
la fixation et le réglage des AKAS®-LC II.
Associées au principe des écrous carrés et des rainures
la fixation est universelle.
L'émetteur et le récepteur doivent être montés de manière
à avoir le récepteur E4 libre lorsque l'outil supérieur est
installé.
Coulisseau
L'émetteur et le récepteur doivent être alignés le long de l'axe longitudinal afin que leur boîtier soit dans un plan
parallèle au coulisseau. Pour pouvoir pivoter les boîtiers autour de l'axe longitudinal, les vis de réglage et les
contres écrous de blocage doivent êtres desserrés.
Si un support mécanique assez haut est installé, règler
ce support verticalement à l'aide d'un niveau, en se référent
par exemple aux systèmes de guidage du coulisseau.
Aligner la perpendiculaire de la ligne de pliage avec la
marque du boîtier récepteur (trait blanc), en utilisant
les vis de réglage M4, de manière à avoir la pointe de
l'outil supérieur positionnée sur la marque (trait blanc)
du boîtier récepteur. Si un support mobile manuellement
est utilisé pour l'émetteur et le récepteur, effectuer ce
test sur toute la course des supports.
Vérifier la distance entre la marque (trait blanc) et
sa perpendiculaire (ligne de pliage) afin d'être sûr
que le récepteur est bien parallèle à la ligne de pliage.
L'émetteur doit être installé de manière que sa marque
(trait blanc) soit bien perpendiculaire à la ligne de pliage
comme pour le récepteur.
Si un support est utilisé, effectuer le positionnement à l'aide
d'un niveau parallèlement,par exemple, aux systèmes de
guidage du coulisseau.
Les faisceaux laser rouge doivent êtres positionnés, sur
le récepteur tels que représentés sur l'illustration
Réglage de AKAS® lors de la première installation
16
Montage
Boîtier récepteur
Fig. 16/1
Lot
Fig.16/ 2
Faisceaux de l'émetteur
AKAS®-II Fig.16/4
5
5.7
