FIESSLER
E L E K T R O N I K

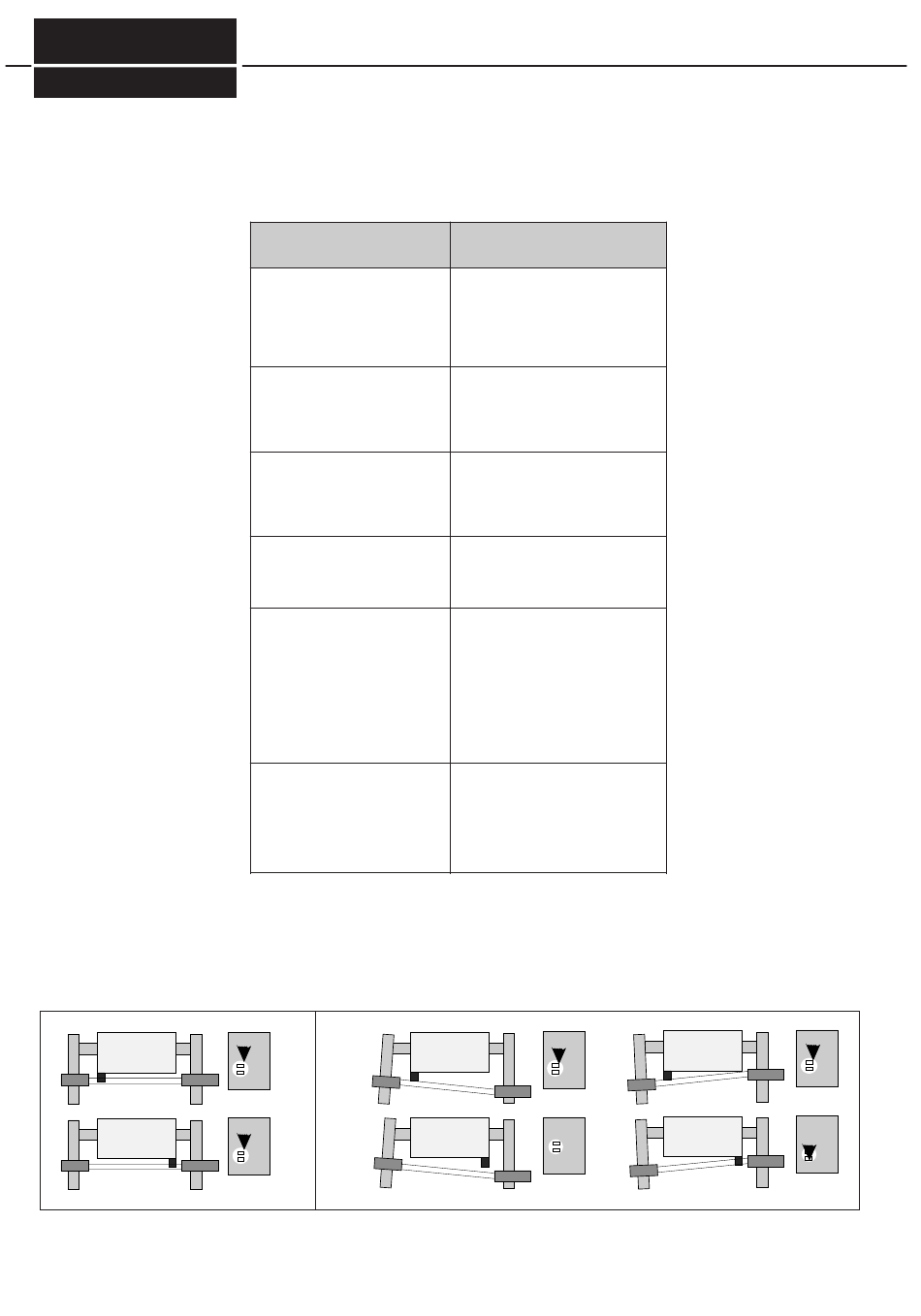

Ajustement correct de l'émetteur
cas A
Doc N°. 1356 du 10.02.2014 / Aui
Réglage de l'AKAS® lors de la première installation
Erreur d'ajustement possible
AKAS® LC II M / -F
Le faisceau laser n'est pas complètement
dans la cible de la plaquette magnétique
mais est plus sur la partie droite du
cercle de la cible des 2 cotés de l'outil.
Le faisceau laser n'est pas complètement
dans la cible de la plaquette magnétique
mais est plus sur la partie gauche du
cercle de la cible des 2 cotés de l'outil.
Le faisceau laser est dans la cible,
plaquette positionnée à gauche, mais
il est trop bas, plaquette positionnée à
droite = cas B Fig. 18/1
Le faisceau laser est dans la cible,
plaquette positionnée à gauche, mais
il est trop haut, plaquette positionnée à
droite = cas C Fig. 18/1
Le faisceau laser est dans la cible,
plaquette positionnée à gauche, et
le faisceau est plus à gauche de la cible
plaquette positionnée à droite.
Le faisceau laser est dans la cible,
plaquette positionnée à gauche, et le
faisceau est plus à droite de la cible
plaquette positionnée à droite.
correction des erreurs de réglage
Remèdes
AKAS®-LC II M / -F
Desserrer toutes les vis de réglage M4
(Fig. 15/2) , afin de positionner le support
plus en arrière de la ligne de pliage, par
ex. pousser les supports FIESSLER, grâce
aux trous de fixation oblongs, vers l'arrière
Desserrer toutes les vis de réglage M4
(Fig. 15/2), afin de positionner le support
plus en avant de la ligne de pliage, par ex.
tirer les supports FIESSLER, grâce aux
trous oblongs, vers l'avant.
Lémetteur doit être pivoté vers la droite
dans son support, par ex. serrer les vis
de réglage arrière d'inclinaison du boîtier
situées sur le support FIESSLER.
.
Lémetteur doit être pivoté vers la gauche
dans son support, par ex. desserrer les
vis de réglage arrière d'inclinaison du
boîtier situées sur le support FIESSLER.
Après avoir desserré la vis de réglage M4,
située en haut à gauche, et après avoir
réglée la vis de réglage M4, située en haut
à droite, l'émetteur (Fig. 15/2) doit avoir
pivoté dans le sens horaire autour de l'axe
longitudinal. En utilisant le support Fiessler,
le réglage s'effectue en serrant la vis
de réglage située sur l'arrière du support
et en desserrant celle située sur l'avant du
support.
Après avoir desserré la vis de réglage M4,
située en haut à gauche, et après avoir
réglé la vis de réglage M4, située en haut
à droite, l'émetteur (Fig. 15/2) doit avoir
pivoté dans le sens anti-horaire autour de
l'axe longitudinal.
Ajustement non correct de l'émetteur
C
cas B
18
Montage
5.7
cas C
AKAS®-II Fig. 18/1
