DESCRIPTION DE L'APPAREIL

2
2.1 Description de l'appareil
La sonde de niveau hydrostatique à immersion OPTIBAR LC 1010 est conçue pour mesurer la
pression absolue et la pression relative de gaz et de liquides inflammables et non inflammables.

2.2 Marquage

L'identification pour l'appareil complet est assurée sur le boîtier par la plaque signalétique
décrite ci-dessous.
Pinout:

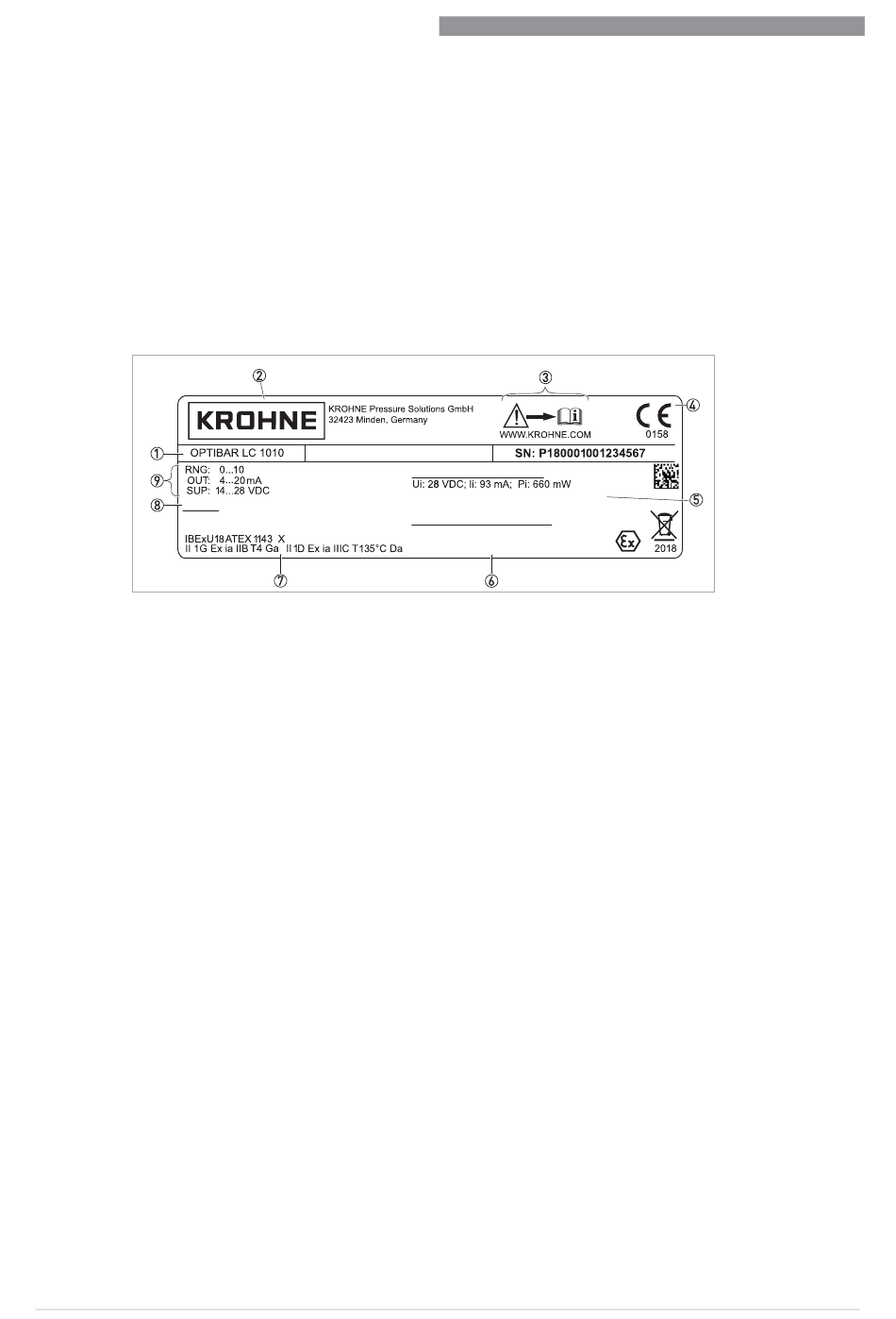

Figure 2-1: Exemple de plaque signalétique
1 Type d'appareil
2 Fabricant
3 Note invitant à respecter la documentation
4 Numéro d'identification pour le marquage CE
5 Valeurs électriques maximales autorisées pour le circuit d'alimentation (sortie A ou sortie H)
6 Valeurs électriques maximales autorisées pour le circuit PT100 en option (sortie B ou sortie K)
7 Informations concernant l'homologation Ex
8 Attribution du câble de raccordement
9 Échelle de mesure nominale, caractéristiques électriques de la sortie A ou H (circuit d'alimentation)
4
VGKL 4RPSD3VTABTE0000
mH2O
/2-wire
Vs+: wh; Vs-: bn
Shield: gnye; T+: ye; T-: gy+pk
made in Germany
Supply circuit (Pressure):
Ci: 49,2 nF; Li: ca. 0 μH; Cgnd: 100 nF
Pt100 circuit (Temperature):
Ui: 30 V; li: 54 mA; Pi: 405 mW
Ci: ca. 0nF; Li: ca. 0 μH
www.krohne.com 07/2021 - 4008943601 - AD OPTIBAR LC 1010 Ex ia R02 fr
