A
B
C
A
Prise du panneau de contrôle LCD
B
Ports USB — Contrôleur 3D, moniteur à écran tactile
C
Prise d'alimentation du moniteur
D
Prise du commutateur à pédale
E
Fiche du verrouillage de porte — doit être insérée pour que le laser fonctionne
F
Prise du câble d'alimentation principal
REMARQUE
En cas d'utilisation d'un verrouillage de porte externe, un électricien qualifié doit installer
le commutateur externe et la longueur totale du câble ne doit pas dépasser 5 m (16 pi).
MISE EN GARDE
Les ports USB ne sont pas compatibles avec les dispositifs sans fil. L'utilisation des ports
USB avec un dispositif sans fil ne permet pas de garantir la performance du dispositif
sans fil ou du système Pascal Synthesis TwinStar.
Systèmes laser d'imagerie ophtalmique PASCAL
88293-FR, Rév. C

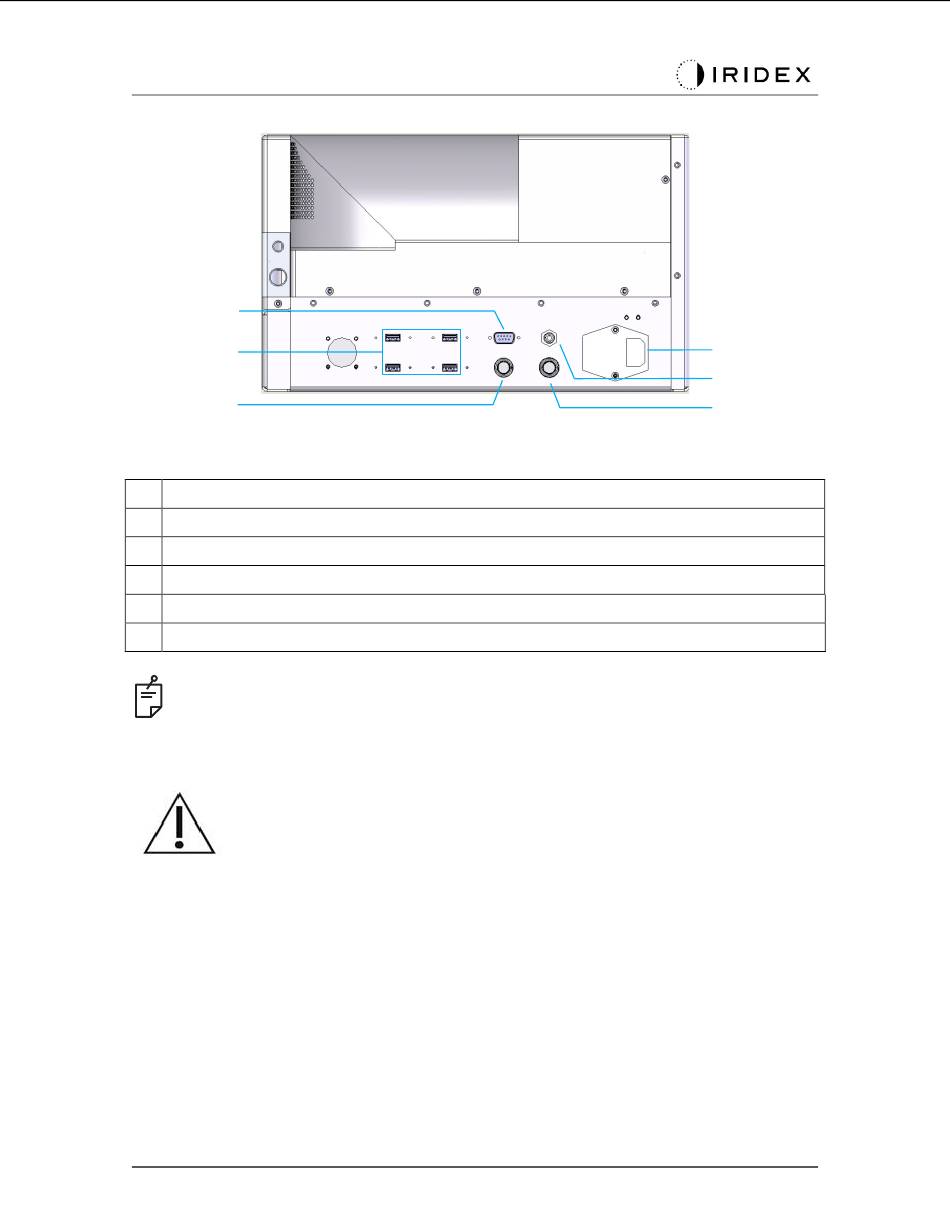

Raccordements du panneau arrière
®
Synthesis TwinStar
F
E
D
