Snow Line 700E, 760TE
6 7
5
2 3
4
10
21
23

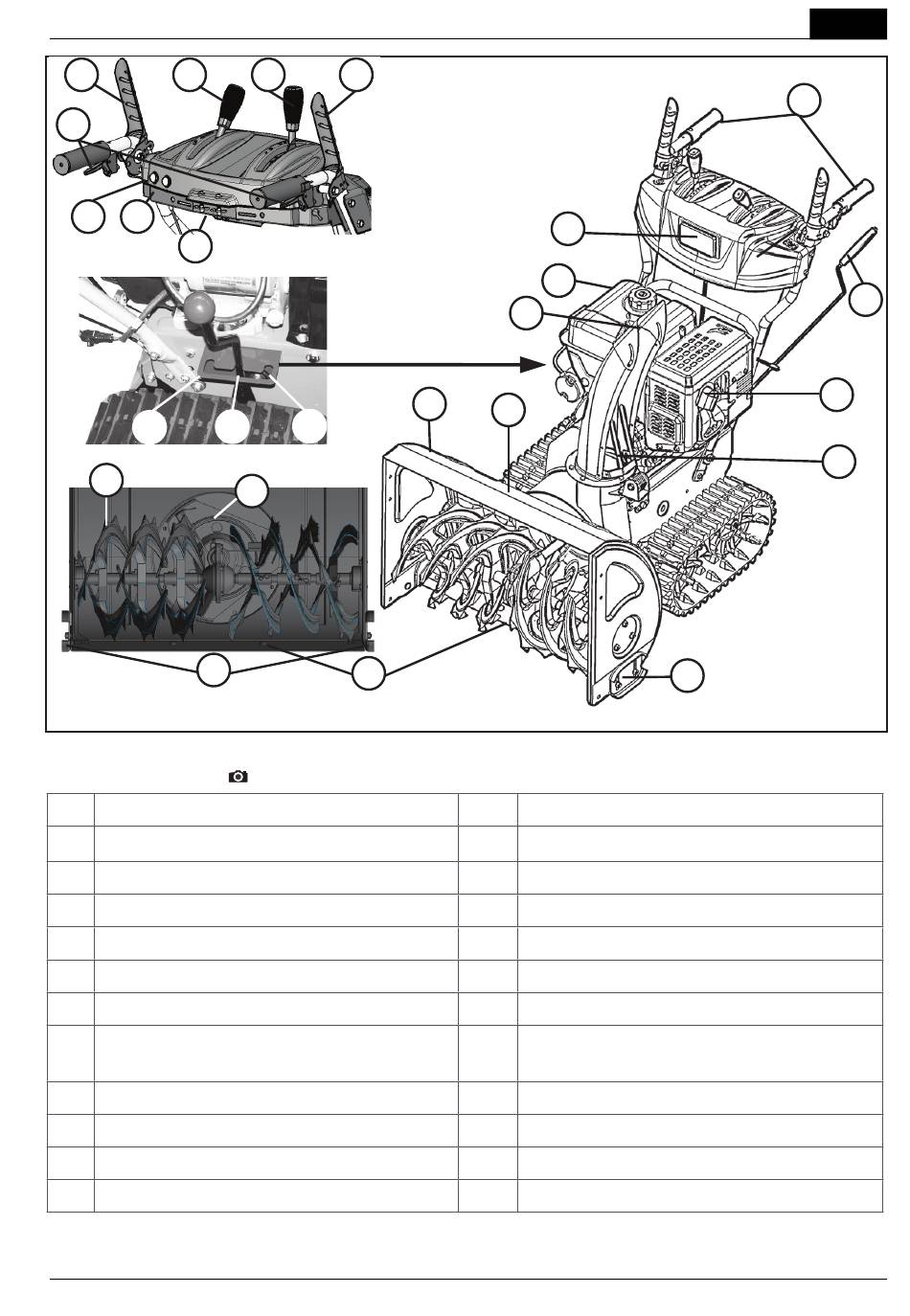

Produktöversikt 760TE
1 Uppvärmningsbara handtag
2 Brytare för belysning
3 Brytare för handtagsvärmen
4 Reserv-brytpinne
5 Vipparm för att styra bandet*
6 Kopplingsspak för snäckdrivningen
7 Spak för att styra utslungningshöjden
8 Växelspak,
6 framåt- och 2 backväxlar
9 Kopplingsspak för körningsdriften
10 Inställning "tung snö"*
11 Inställning "Normal"*
12 Inställning "Transport"*
* endast 760TE
474911_a
8 9
12
11
22
24
( B)
13
15
16
18
19
13 Belysning
14 Handvev för att justera utslungningsriktningen
15 Motor
16 Inställning av utslungningshöjden
17 Tändstiftskontakt
18 Skydd
19 Rengöringsverktyg (fäst på skyddet)
20 Snöutslungning med ingripningsskydd
21 Matarsnäcka
22 Utslungningshjul
23 Glidskor som kan justeras på höjden
24 Röjningsplatta
1
17
20
23
B
S
14
