Snow Line 700E, 760TE
6 7
5
2 3
4
10
21
23

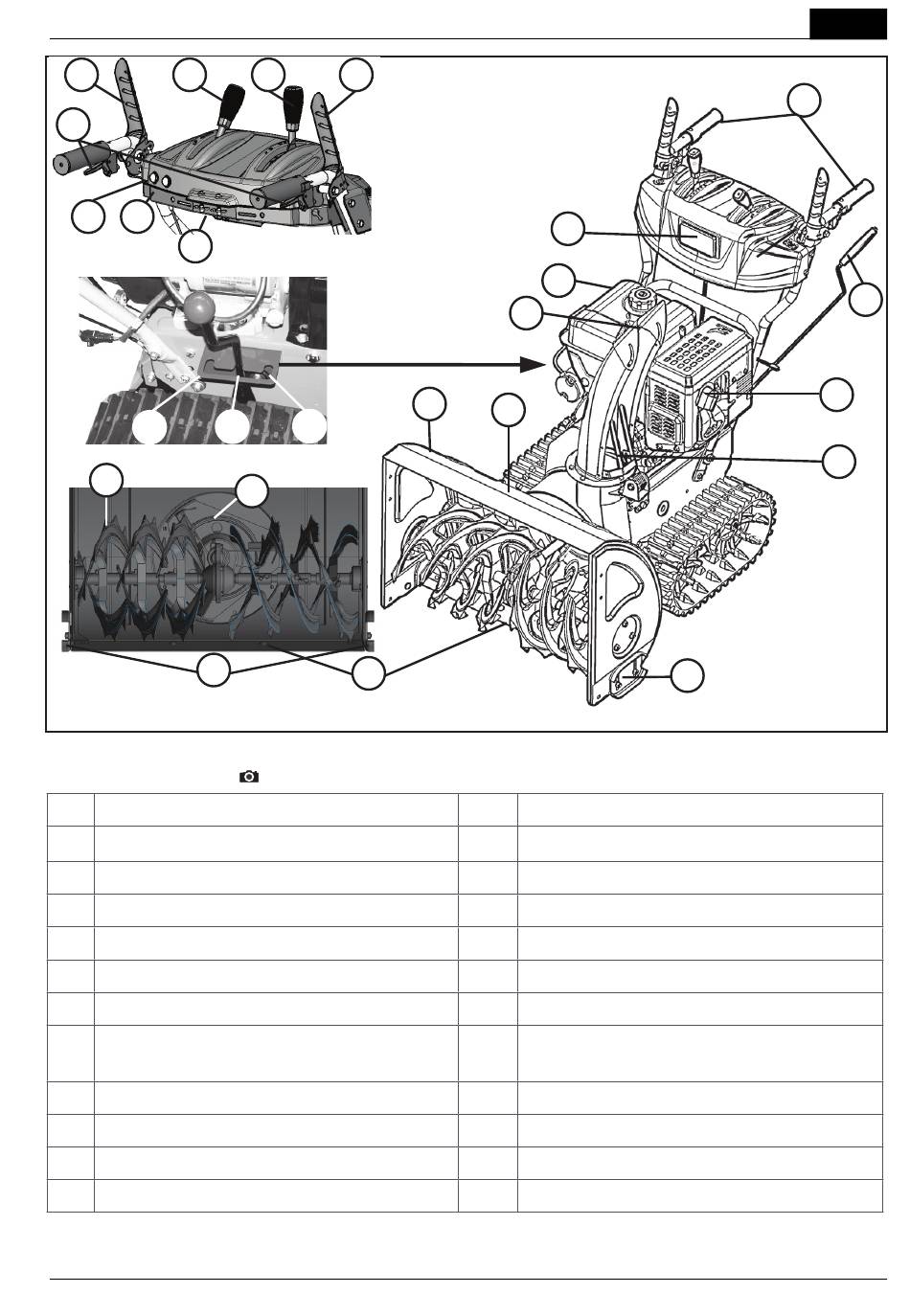

Produktübersicht 760TE
1 Beheizbare Griffe
2 Schalter für Beleuchtung
3 Schalter für Griffheizung
4 Ersatz-Abscherbolzen
5 Kipphebel zur Lenkung der Raupe*
6 Kupplungshebel für den Schneckenantrieb
7 Hebel zur Steuerung der Auswurfhöhe
8 Gangwahlhebel,
6 Vorwärts- und 2 Rückwärtsgänge
9 Kupplungshebel für den Fahrantrieb
10 Einstellung „Dichter Schnee" *
11 Einstellung „Normal" *
12 Einstellung „Transport" *
* nur 760TE
474911_a
8 9
12
11
22
24
( B)
13
15
16
18
19
13 Beleuchtung
14 Handkurbel zur Verstellung der Auswurfrichtung
15 Motor
16 Einstellung der Auswurfhöhe
17 Zündkerzenstecker
18 Schild
19 Reinigungswerkzeug (auf Schild befestigt)
20 Schneeauswurf mit Eingreifschutz
21 Förderschnecke
22 Wurfrad
23 Höhenverstellbare Gleitkufen
24 Räumplatte
