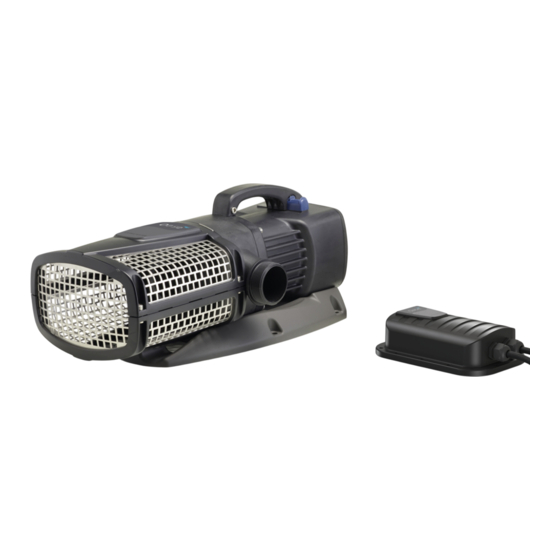

Page 1 AquaMax Eco Expert 20000 / 12 V, 27000 / 12 V Gebrauchsanleitung Használati útmutató Operating instructions Instrukcja użytkowania Notice d'emploi Návod k použití Gebruiksaanwijzing Návod na použitie Instrucciones de uso Navodila za uporabo Instruções de uso Uputa o upotrebi Istruzioni d'uso Instrucţiuni de folosinţă...
Page 2 Original-Anleitung. WARNUNG WARNUNG  Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.  Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren...
Page 3 • Nehmen Sie niemals technische Änderungen am Gerät vor. • Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. • Verwenden Sie nur Original-Ersatzteile und -Zubehör. • Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.
Page 4 Bestimmungsgemäße Verwendung Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt: • Zum Pumpen von normalem Teichwasser für Filtersysteme, Wasserfallsysteme und Bach- laufsysteme. • Für den Einsatz in Schwimm- und Badeteichen unter Einhaltung der nationalen Errichtervor- schriften. • Nur mit dem Original-Schaltnetzteil betreiben. •...
Page 5 Abhängigkeit der Wassertemperatur. Anschluss Steuerung • Zur Bedienung der Pumpe ist das Steuergerät OASE Eco Control (Zubehör) erforderlich. • Alternativ kann die Pumpe in ein OASE Control-Netzwerk eingebunden werden. • Informationen zu OASE Control finden Sie unter www.oase.com.
Page 6 Schlauchtülle ∅ 50 mm Schlauchtülle ∅ 38 mm Schlauchtülle ∅ 50 mm bzw. ∅ 63 mm Schlauchschellen zur Fixierung von Schläuchen auf den Schlauchtüllen. Symbole auf dem Gerät Das Gerät ist staubdicht und wasserdicht bis 4 m. Mögliche Gefahren für Personen mit Herzschrittmachern. Betreiben Sie das Gerät nur mit Sicherheitstransformator.
Page 7 Das heißt aber auch, mittels SFC passt sich das Gerät ganzjährig der jeweiligen Teichökologie an und unterstützt durch die temperaturabhängige Wasserzirkulation die Teichbiologie (Winterbe- trieb, Übergangsbetrieb und Sommerbetrieb).  SFC funktioniert nicht in der Trockenaufstellung. Bei Einsatz eines Skimmers, Satellitenfil- ters oder OASE InScenio-Steuergeräts kann es anlagenbedingt empfehlenswert sein, die SFC-Funktion auszuschalten. AMX0024...
Page 8 Aufstellen und Anschließen Die Pumpe kann getaucht (im Wasser) oder trocken (außerhalb vom Wasser) aufgestellt werden. Die Verwendung der Pumpe ist nur unter Einhaltung der angegebenen Wasserwerte zulässig. (→ Zulässige Wasserwerte) • Poolwasser oder Salzwasser können die Optik des Geräts beeinträchtigen. Diese Beeinträchti- gungen sind von der Garantie ausgeschlossen.
Page 9 Pumpengehäuse drehen Der Pumpenausgang kann wie folgt ausgerichtet werden: • Horizontal, nach rechts zeigend (Standard). • Vertikal, nach oben zeigend (Umbau erforderlich). AMX0023...
Page 10 Steuerung anschließen Zur Bedienung der Pumpe ist das Steuergerät OASE Eco Control (Zubehör) erforderlich. AMX0158 Alternativ kann die Pumpe in ein OASE Control-Netzwerk eingebunden werden. Informationen dazu erhalten Sie unter www.oase.com. EGC0009  Weitere Informationen entnehmen Sie der Gebrauchsanleitung zum Zubehör.
Page 11 Gerät getaucht aufstellen Anschließen AMX0021 Stecken Sie noch nicht den Netzstecker in die Steckdose! Aufstellen AMX0074 • Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf. • Sorgen Sie für einen sicheren Stand der Pumpe. • Betreiben Sie die Pumpe nur, wenn sie vollständig unter Wasser getaucht ist. ...
Page 12 Gerät trocken aufstellen Anschließen AquaMax Eco Expert 20000 / 12 V • Am Eingang und Ausgang können Schläuche oder Rohre angeschlossen werden. Empfehlung: – Bis 5 m Länge: 50 mm (2") Schlauchtüllen und Schläuche verwenden. – Ab 5 m Länge: DN 75 oder DN 100 Rohre verwenden.
Page 13 Aufstellen AMX0079 • Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf. • Sorgen Sie für einen sicheren Stand der Pumpe.  Für einen sicheren Stand können Sie das Gerät mit einem geeigneten Untergrund ver- schrauben. AMX0167 Schaltnetzteil mit Pumpe verbinden HINWEIS Die Pumpe wird zerstört, wenn Wasser in die Steckverbinder eindringt.
Page 14 Inbetriebnahme HINWEIS Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektri- sche Bauteile.  Gerät nicht an eine dimmbare Stromversorgung anschließen. HINWEIS Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.  Betreiben Sie die Pumpe nur, wenn sie getaucht bzw. geflutet ist. ...
Page 15 Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich. • Reinigen Sie an der Pumpe besonders die Laufeinheit und das Pumpengehäuse. • Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: – Pumpenreiniger PumpClean von OASE. – Essig- und chlorfreien Haushaltsreiniger. • Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.
Page 16  Das Wechseln des Lagers erfordert besondere Kenntnisse und Werkzeuge. Lassen Sie das La- ger durch den OASE-Fachhändler wechseln oder schicken Sie die Pumpe zu OASE. HINWEIS Die Laufeinheit enthält einen starken Magneten, der magnetische Partikel (z. B. Eisenspäne) an- zieht.
Page 17 Lagern/Überwintern Das Gerät ist frostsicher bis minus 20 °C. Sollten Sie das Gerät außerhalb des Teiches lagern, füh- ren Sie eine gründliche Reinigung mit weicher Bürste und Wasser durch, prüfen Sie es auf Beschä- digung und bewahren es getaucht oder mit Wasser befüllt auf. Den Netzstecker nicht ins Wasser tauchen! Störungsbeseitigung Störung...
Page 18 Anschlusskabellänge Schutzart IP44 Umgebungstemperatur °C -10 ... +35 Abmessungen Länge Breite Höhe Gewicht AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Anschlussspannung V DC Max. Stromaufnahme Leistungsaufnahme 30 ... 260 30 ... 260 Max. Förderleistung 19300 27000 Max.
Page 19 Zulässige Wasserwerte Frischwasser Poolwasser Salzwasser pH-Wert 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Härte 8 … 15 8 … 15 20 … 30 Freies Chlor mg/l <0,3 <0,6 <0,3 Chloridgehalt mg/l <250 <250 <22000 Salzgehalt <0,4 <0,4 <4 Gesamttrockenrückstand mg/l <50...
Page 20 Original operating manual. WARNING WARNING  Disconnect all electrical units in the water from the power supply be- fore reaching into the water. Otherwise there is a risk of injuries or death by electrocution.  This unit can be used by children aged 8 and above and by persons with reduced physical, sensory or mental capabilities or lack of expe- rience and knowledge if they are supervised or have been instructed on how to use the unit in a safe way and they understand the hazards...
Page 21 • Never make technical modifications to the unit. • Only carry out work on the unit that is described in this manual. • Only use original spare parts and accessories. • Should problems occur, please contact the authorized customer service or OASE.
Page 22 Intended use Only use the product described in this manual as follows: • For pumping normal pond water for filter systems, waterfall systems and water course sys- tems. • For use in swimming ponds if the national regulations for installers are met. •...
Page 23 Control system connection • The control unit OASE Eco Control (accessories) is required to operate the pump. • Alternatively, the pump can be integrated in an OASE Control network. • For information on OASE control, visit www.oase.com.
Page 24 Hose sleeve ∅ 50 mm Hose sleeve ∅ 38 mm Hose sleeve ∅ 50 mm or ∅ 63 mm Hose clips for fastening hoses on the hose sleeves. Symbols on the unit The unit is dust-proof and water-tight down to 6.56 ft (4 m). Possible hazard for persons wearing pace makers.
Page 25 (winter mode, transition mode and summer mode).  The SFC function does not work with dry pump installation. If a skimmer, satellite filter or OASE InScenio control unit is used, it may be advisable to deactivate the SFC function, de- pending on the system. AMX0024...
Page 26 Installation and connection The pump can be installed submerged (in water) or dry (outside the water). The use of the pump is only permitted subject to adherence to the specified water quality. (→ Permissible water values) • Pool water or salt water can impair the appearance of the unit. Such impairments are excluded from the warranty.
Page 27 Turning the pump casing The pump outlet can be aligned as follows: • Horizontally, pointing to the right (standard). • Vertically, pointing up (conversion required). AMX0023...
Page 28 Connecting the control system The control unit OASE Eco Control (accessories) is required to operate the pump. AMX0158 Alternatively, the pump can be integrated in an OASE Control network. For information on this topic, visit www.oase.com. EGC0009  For further information refer to the manual for the accessories.
Page 29 Submerged installation of the unit Connection AMX0021 Do not plug the power plug into the outlet yet! Installation AMX0074 • Position the pump horizontally on a firm, mud-free surface. • Ensure that the pump is securely positioned. • Only operate the pump when it is fully submerged. ...
Page 30 Dry installation of the unit Connection AquaMax Eco Expert 20000 / 12 V • Hoses or pipes can be connected at the inlet and outlet. Recommendation: – Up to 5 m length: Use 50 mm (2") hose connectors and hoses.
Page 31 Installation AMX0079 • Position the pump horizontally on a firm, mud-free surface. • Ensure that the pump is securely positioned.  To ensure stability, it is possible to screw the unit to a suitable base. AMX0167 Connecting the switching power pack to the pump NOTE If water penetrates the plug connectors, this will destroy the pump.
Page 32 Commissioning/start-up NOTE The unit will be destroyed if it is operated with a dimmer. It contains sensitive electrical compo- nents.  Do not connect the unit to a dimmable power supply. NOTE Never allow the pump to run dry. Otherwise the pump will be destroyed. ...
Page 33 • When cleaning the pump, pay particular attention to the impeller unit and the pump casing. • Recommended cleaning agent for removing stubborn limescale deposits: – Pump cleaning agent PumpClean from OASE. – Vinegar- and chlorine-free household cleaning agent. • After cleaning, thoroughly rinse all parts in clean water.
Page 34  Changing the bearing requires specialist knowledge and tools. Have the bearing changed by the OASE specialist dealer or send the pump to OASE. NOTE The impeller unit contains strong magnets that attract magnetic particles (e.g. iron filings). Any remaining particles can cause irreparable damage to the impeller unit and motor block.
Page 35 Storage/overwintering The unit is frost resistant to minus 20 °C. Should you store the unit outside of the pond, clean it thoroughly with a soft brush and water, check it for damage, then store immersed in water. Do not immerse the power plug in water! Troubleshooting Malfunction Cause...
Page 36 IP44 Ambient temperature °C -10 ... +35 Dimensions Length Width Height Weight AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Connection voltage V DC Max. current consumption Power consumption 30 ... 260 30 ... 260 Max. delivery rate...
Page 37 Permissible water values Type Fresh water Pool water Salt water pH value 6.8 … 8.5 7.2 … 8.3 7.5 … 8.5 Hardness 8 … 15 8 … 15 20 … 30 Free chlorine mg/l <0.3 <0.6 <0.3 Chloride content mg/l <250 <250 <22000...
Page 38 Traduction de la notice d'emploi d'origine. AVERTISSEMENT AVERTISSEMENT  Débrancher tous les appareils électriques immergés avant de péné- trer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.  Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la per-...
Page 39 • Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. • N’utiliser que des pièces de rechange et des accessoires d’origine. • En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE.
Page 40 Utilisation conforme à la finalité Utilisez le produit décrit dans cette notice uniquement de la manière suivante : • Pour le pompage d'eau normale d'étang pour filtres, cascades et cours d'eau. • Utilisation dans des bassins et des piscines dans le respect de prescriptions nationales de construction.
Page 41 Description du produit Vue d'ensemble AMX0075 Entrée (côté aspiration) • Avec panier de filtration (3) pour la filtration du fond du bassin en cas d'installation immergée. • Avec embout à olive pour le raccordement d'un tuyau en cas d'installation à sec. Sortie (côté...
Page 42 Raccordement de la commande • L'appareil de commande OASE Eco Control (accessoire) est nécessaire pour faire fonctionner la pompe. • Il est également possible d'intégrer la pompe dans un réseau-OASE Control. Embout à olive ∅ 50 mm • Vous trouverez des informations sur OASE Control sur le site www.oase.com.
Page 43 à la température (mode hivernal, mode mi-saison et mode d’été).  SFC ne fonctionne pas en installation à sec. Lors de l'utilisation d'un skimmer, d'un filtre sa- tellite ou d'un appareil de régulation InScenio OASE il peut, en fonction de l'installation, s'avérer recommandé de désactiver la fonction SFC. AMX0024...
Page 44 Mise en place et raccordement La pompe peut être installée en immersion (dans l’eau) ou au sec (hors de l’eau). L’utilisation de la pompe est autorisée uniquement dans le respect des valeurs d'eau admissibles. (→ Valeurs admissibles de l’eau) • L'eau de piscine ou l'eau de mer risquent de nuire à l'aspect de l'appareil. Ces altérations sont exclues de la garantie.
Page 45 Tourner le corps de la pompe La sortie de la pompe peut être positionnée comme suit : • horizontalement, orientée vers la droite (standard). • verticalement, orientée vers le haut (modification nécessaire). AMX0023...
Page 46 Brancher la commande L'appareil de commande OASE Eco Control (accessoire) est nécessaire pour faire fonctionner la pompe. AMX0158 Il est également possible d'intégrer la pompe dans un réseau-OASE Control. Pour obtenir des in- formations à ce sujet, rendez-vous sur www.oase.com. EGC0009 ...
Page 47 Mise en place en immergé de l'appareil Raccordement AMX0021 Ne branchez pas encore la fiche de secteur dans la prise de courant ! Mise en place AMX0074 • Placez la pompe à l'horizontale sur un support stable et non boueux. •...
Page 48 Mise en place de l'appareil au sec Raccordement AquaMax Eco Expert 20000 / 12 V • Au niveau de l’arrivée et de la sortie, il est possible de raccorder des tuyaux flexibles ou des tuyaux rigides. Conseil : – Jusqu’à 5 m de longueur : utiliser des embouts à olive 50 mm (2 pouces) et des tuyaux flexibles.
Page 49 Mise en place AMX0079 • Placez la pompe à l'horizontale sur un support stable et non boueux. • Veillez à la bonne stabilité de la pompe.  Pour une bonne stabilité, vous pouvez visser l'appareil sur un support approprié. AMX0167 Raccorder le bloc d’alimentation à...
Page 50 Mise en service REMARQUE L'appareil est détérioré lorsqu’il est utilisé avec un variateur. Il contient des composants élec- triques fragiles.  Ne pas raccorder l'appareil à une alimentation en courant avec variateur. REMARQUE La pompe ne doit pas fonctionner en marche à sec. Le cas contraire risque de détériorer la pompe.
Page 51 • Nettoyer en particulier l'unité de fonctionnement et le corps de pompe. • Produits de nettoyage recommandés en cas d'entartrages tenaces : – Nettoyant pour pompe PumpClean de OASE. – Détergents ménagers exempts de vinaigre et de chlore. • Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.
Page 52  Le remplacement du palier demande des connaissances et des outils spéciaux. Confier le rem- placement du palier au distributeur spécialisé OASE ou envoyer la pompe à OASE. REMARQUE L'unité de fonctionnement contient un puissant aimant qui attire les particules magnétiques (p.
Page 53 Stockage / entreposage pour l'hiver L'appareil résiste à des températures allant jusqu'à moins 20 °C. Si vous stockez l'appareil en de- hors de la pièce d'eau, en effectuer un nettoyage approfondi avec une brosse douce et de l'eau, contrôler la présence éventuelle de dommages et le conserver immergé dans de l’eau. Ne pas im- merger la prise de secteur ! Dépannage Dérangement...
Page 54 IP44 Température ambiante °C -10 ... +35 Dimensions Longueur Largeur Hauteur Poids AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Tension de raccordement V DC Consommation max. de courant Puissance absorbée 30 ... 260 30 ... 260 Capacité...
Page 55 Valeurs admissibles de l’eau Type Eau douce Eau de piscine Eau de mer Valeur pH 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Dureté 8 à 15 8 à 15 20 à 30 Chlore libre mg/l <0,3 <0,6 <0,3 Teneur en chlorure mg/l <250...
Page 56 Originele handleiding. WAAR SCHUWING WAARSCHUWING  Ontkoppel alle elektrische apparaten in het water van het voedings- net, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.  Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daar- naast door personen met verminderde fysieke, sensorische of men- tale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van...
Page 57 • Breng nooit technische veranderingen aan het apparaat aan. • Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven. • Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren. • Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE.
Page 58 Beoogd gebruik Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier: • Voor het verpompen van normaal vijverwater voor filtersystemen, watervalsystemen en beek- loopinstallaties. • Voor gebruik in zwem- en badvijvers onder inachtneming van de nationale bouwvoorschriften. •...
Page 59 Aansluiting besturing • Voor bediening van de pomp is het regelapparaat OASE Eco Control (accessoire) vereist. • Als alternatief kan de pomp in een OASE Control-netwerk worden geïntegreerd. • Informatie over OASE Control kunt u vinden onder www.oase.com.
Page 60 Slangtule ∅ 50 mm Slangtule ∅ 38 mm Slangtule ∅ 50 mm resp. ∅ 63 mm Slangbeugels voor fixering van slangen op de slangtules. Symbolen op het apparaat Het apparaat is stofdicht en waterdicht tot 4 m. Mogelijke gevaren voor personen met een pacemaker. Gebruik het apparaat alleen met veiligheidstransformator.
Page 61 (winter-, overgangs- en zomerbedrijf).  SFC werkt niet in de droge opstelling. Bij toepassing van een skimmer, satellietfilter of OASE InScenio-regelapparaat kan het, afhankelijk van het totale systeem, aan te bevelen zijn om het SFC-functie uit te schakelen.
Page 62 Plaatsen en aansluiten De pomp kan of onder water (ondergedompeld) of droog (niet ondergedompeld) opgesteld wor- den. Het gebruik van de pomp is alleen toegestaan wanneer de gespecificeerde waterwaarden worden aangehouden. (→ Toelaatbare waterwaarden) • Bassinwater of zout water kunnen de optische onderdelen van het apparaat schaden. Deze schade wordt niet door de garantie gedekt.
Page 63 Pomphuis draaien De pompuitgang kan als volgt worden uitgelijnd: • Horizontaal, naar rechts wijzen (standaard). • Verticaal, naar boven wijzen (ombouw vereist). AMX0023...
Page 64 Besturing aansluiten Voor bediening van de pomp is het regelapparaat OASE Eco Control (accessoire) vereist. AMX0158 Als alternatief kan de pomp in een OASE Control-netwerk worden geïntegreerd. Informatie daar- toe vindt u onder www.oase.com. EGC0009  Meer informatie kunt u vinden in de gebruiksaanwijzing voor accessoires.
Page 65 Apparaat gedompeld opstellen Aansluiten AMX0021 Steek de netstekker nog niet in het stopcontact! Plaatsen van het apparaat AMX0074 • Plaats de pomp horizontaal op een vaste ondergrond, vrij van modder. • Zorg ervoor dat de pomp stabiel staat. • Gebruik de pomp uitsluitend indien ze volledig onder water gedompeld is. ...
Page 66 Apparaat droog plaatsen Aansluiten AquaMax Eco Expert 20000 / 12 V • Op de ingang en uitgang kunnen slangen of buizen worden aangesloten. Advies: – Tot 5 m lengte: 50 mm (2") slangtules en slangen gebruiken. – Vanaf 5 m lengte: DN 75 of DN 100 buizen gebruiken.
Page 67 Plaatsen van het apparaat AMX0079 • Plaats de pomp horizontaal op een vaste ondergrond, vrij van modder. • Zorg ervoor dat de pomp stabiel staat.  Voor een veilige standplaats kunt u het apparaat op een geschikte ondergrond vastschroe- ven. AMX0167 Schakelend voeding met netspanning verbonden OPMERKING...
Page 68 Ingebruikname OPMERKING Apparaat wordt onherstelbaar beschadigd als deze met een dimmer wordt gebruikt. Het bevat gevoelige elektrische componenten.  Sluit het apparaat niet aan op een dimbare voeding. OPMERKING De pomp mag niet drooglopen. Anders wordt de pomp vernietigd.  Gebruik de pomp alleen, als deze ondergedompeld is.
Page 69 Reinig het apparaat indien nodig, maar minstens 2 maal per jaar. • Aan de pomp vooral de rotor en het pomphuis reinigen. • Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag: – Pompreiniger PumpClean van OASE. – Azijn- en chloorvrije huishoudreiniger. • Na het reinigen alle delen met schoon water afspoelen.
Page 70  Het vervangen van het lager vereist bijzondere kennis en gereedschappen. Laat het lager door de OASE-vakhandel vervangen of stuur de pomp naar OASE. OPMERKING De rotor bevat een krachtige magneet, die magnetische deeltjes (bijv. ijzervijlsel) aantrekt. Ach- tergebleven deeltjes kunnen onherstelbare schade aan de rotor en het motorblok veroorzaken.
Page 71 Opslag/overwinteren Het apparaat is vorstvast tot minus 20 °C. Indien u het apparaat buiten de vijver opslaat, maak dan het apparaat grondig schoon met behulp van een zachte borstel en water, controleer het ap- paraat op beschadiging en bewaar hem ondergedompeld of met water gevuld. Dompel de net- steker niet in water onder! Storing verhelpen Storing...
Page 72 Aansluitkabellengte Beschermingsgraad IP44 Omgevingstemperatuur °C -10 ... +35 Afmetingen Lengte Breedte Hoogte Gewicht AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Aansluitspanning V DC Max. stroomopname Opgenomen vermogen 30 ... 260 30 ... 260 Max. capaciteit 19300 27000 Max.
Page 73 Toelaatbare waterwaarden Type Vers water Bassinwater Zout water pH-waarde 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Hardheid 8 … 15 8 … 15 20 … 30 Vrij chloor mg/l <0,3 <0,6 <0,3 Chlorideniveau mg/l <250 <250 <22000 Zoutgehalte <0,4 <0,4 <4...
Page 74 Instrucciones originales. ADVERTENC IA ADVERTENCIA  Separe todos los equipos eléctricos que se encuentran en el agua de la red de corriente antes de tocar el agua. De lo contrario existe riesgo de lesiones graves o muerte por choque eléctrico. ...
Page 75 • No realice nunca modificaciones técnicas en el equipo. • Ejecute en el equipo sólo los trabajos descritos en estas instrucciones. • Emplee sólo piezas de recambio originales y accesorios originales. • En caso de problemas póngase en contacto con el servicio al cliente autorizado o con OASE.
Page 76 Uso conforme a lo prescrito Emplee el producto descrito en estas instrucciones sólo de la forma siguiente: • Para bombear el agua de estanque normal para sistemas de filtros, cascadas y riachuelos. • Para el empleo en piscinas y estanques para nadar si se cumplen las prescripciones de cons- trucción nacionales.
Page 77 Descripción del producto Vista sumaria AMX0075 Entrada (lado de aspiración) • Con cesta del filtro (3) para la filtración del fondo del estanque en el emplazamiento sumergido en el agua. • Con boquilla de manguera para conectar una manguera para el emplazamiento en seco. Salida (lado de presión) •...
Page 78 Conexión del control • Para la operación de la bomba se requiere el equipo de control OASE Eco Control (accesorios). • Como alternativa se puede integrar la bomba en una red de OASE Control. Boquilla de manguera ∅ 50 mm •...
Page 79 (servicio de invierno, servicio de transición y servicio de verano).  SFC no funciona en el emplazamiento en seco. En caso que se emplee un skimmer, filtro sa- télite o equipo de control InScenio de OASE puede ser recomendable en dependencia de la instalación desconectar la función SFC. AMX0024...
Page 80 Emplazamiento y conexión La bomba se puede emplazar sumergida (en el agua) o en seco (fuera del agua). La bomba sólo se puede emplear si se cumplen los valores del agua indicados. (→ Valores del agua permisibles) • El agua de piscina o el agua salada pueden mermar la óptica del equipo. Estos menoscabos no están incluidos en la garantía.
Page 81 Girar la cargasa de la bomba La salida de la bomba se puede orientar de la forma siguiente: • Horizontal, indicando a la derecha (estándar). • Vertical, indicando hacia arriba (es necesario una reconstrucción). AMX0023...
Page 82 Conexión del control Para la operación de la bomba se requiere el equipo de control OASE Eco Control (accesorios). AMX0158 Como alternativa se puede integrar la bomba en una red de OASE Control. Consulte las informa- ciones al respecto en www.oase.com.
Page 83 Emplazamiento del equipo sumergido Conexión AMX0021 ¡No enchufe todavía la clavija de red en el tomacorriente! Emplazamiento AMX0074 • Coloque la bomba en posición horizontal sobre una base resistente y exenta de lodo. • Garantice una posición segura de la bomba. •...
Page 84 Emplazamiento del equipo en seco Conexión AquaMax Eco Expert 20000 / 12 V • En la entrada y la salida se pueden conectar mangueras o tubos. Recomendación: – Hasta una longitud de 5 m: Emplee boquillas de manguera de 50 mm (2") y mangueras.
Page 85 Emplazamiento AMX0079 • Coloque la bomba en posición horizontal sobre una base resistente y exenta de lodo. • Garantice una posición segura de la bomba.  Para un soporte seguro se puede atornillar el equipo con una base adecuada. AMX0167 Conexión de la fuente de alimentación con la bomba INDICACIÓN La bomba se destruye si entra agua en el conector.
Page 86 Puesta en marcha INDICACIÓN El equipo se destruye si se opera con un atenuador de luz. Tiene componentes eléctricos sensi- bles.  No conecte el equipo a una alimentación de corriente con regulación de voltaje. INDICACIÓN La bomba no debe marchar en seco. De lo contrario se destruye la bomba. ...
Page 87 • Limpie en la bomba especialmente la unidad de rodadura y la carcasa de la bomba. • Productos de limpieza recomendados en caso de calcificaciones persistentes: – Producto de limpieza para bombas PumpClean de OASE. – Productos de limpieza domésticos sin vinagre y cloro.
Page 88  La sustitución del cojinete requiere conocimientos especiales y herramientas. Encargue la sus- titución del cojinete a su comerciante de OASE o envíe la bomba a OASE. INDICACIÓN La unidad de rodadura incluye un imán fuerte que atrae las partículas magnéticas (p. ej. virutas de hierro).
Page 89 Almacenamiento/ conservación durante el invierno El equipo está protegido contra heladas hasta 20 °C por debajo de cero. Si el equipo se guarda fuera del estanque límpielo minuciosamente con un cepillo suave y agua, compruebe si presenta posibles daños y almacénelo bajo agua o a plena carga de agua. No sumerja la clavija de red en el agua.
Page 90 Temperatura del entorno °C -10 ... +35 Dimensiones Longitud Anchura Altura Peso AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Tensión de conexión V CC Consumo de corriente máximo Consumo de potencia 30 ... 260 30 ... 260 Capacidad de bombeo máx.
Page 91 Valores del agua permisibles Tipo Agua fresca Agua de piscina Agua salada Valor pH 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Dureza 8 … 15 8 … 15 20 … 30 Cloro libre mg/l <0,3 <0,6 <0,3 Contenido de cloruro mg/l <250 <250...
Page 92 Instruções de utilização originais AVISO AVISO  Antes de meter a mão na água, desconetar a ficha elétrica de todos os aparelhos e que se encontram na água. Contrariamente, existe o risco de morte ou graves lesões por eletrocussão.  O aparelho pode ser utilizado por crianças com idade igual ou supe- rior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro...
Page 93 • Não efetue modificações técnicas do aparelho. • Faça só os trabalhos, no aparelho, descritos nestas instruções. • Utilize só peças de reposição originais e acessórios originais. • Em caso de problemas, dirija-se ao seu distribuidor autorizado ou à OASE.
Page 94 Emprego conforme o fim de utilização acordado O produto descrito nestas instruções só pode ser utilizado conforme exposto abaixo: • Serve para bombear e transportar água de tanques de jardim para filtros, cachoeiras e ribeiros. • Também pode ser utilizada em piscinas, desde que observadas as normas nacionais aplicáveis à...
Page 95 água e a altura manométrica em função temperatura de água. Conexão da unidade de comando • Para poder controlar a bomba é necessário o aparelho de comando OASE Eco Control (acessório). • Como alternativa, a bomba pode ser incorporada numa rede OASE Control.
Page 96 Bocal ∅ 50 mm para ligar mangueiras Bocal ∅ 38 mm para ligar mangueiras Bocal ∅ 50 mm ou ∅ 63 mm para lligar mangueiras Abraçadeiras para fixar mangueiras aos bocais. Símbolos sobre o aparelho Aparelho à prova de poeira e água até 4 m. Eventuais perigos para pessoas com pacemakers.
Page 97 (modos de inverno, transição e verão)  O SFC não funciona com a instalação da bomba fora da água. Em caso de utilização de um absorvedor, filtro-satélite ou aparelho de regulação InScenio OASE, pode ser razoável desli- gar a SFC. AMX0024...
Page 98 Posicionar e conectar A bomba pode ser posicionada de forma mergulhada (na água) ou não mergulhada (fora da água). Para utilizar a bomba, os valores de água especificados devem ser exactamente observados. (→ Valore permitidos da água) • A água doce da piscina ou a água salgada podem prejudicar o sistema óptico. Tais prejuízos es- tão excluídos da garantia.
Page 99 Girar carcaça da bomba A saída da bomba pode ser adaptada conforme descrito abaixo: • Horizontalmente, dirigida para a direita (posição normal). • Verticalmente, dirigida para cima (é necessária adaptação) AMX0023...
Page 100 Conectar a unidade de comando Para poder controlar a bomba, é necessário o aparelho de comando OASE Eco Control (acessó- rio). AMX0158 Como alternativa, a bomba pode ser incorporada numa rede OASE Control. Para mais informação, ver sob www.oase.com. EGC0009 ...
Page 101 Colocar o aparelho na água Conetar AMX0021 Ainda não conete a ficha elétrica à caixa de tomada! Instalar AMX0074 • Colocar a bomba em posição horizontal, sobre uma base sólida e desprovida de lodo. • Controlar que a bomba apresenta estabilidade segura. •...
Page 102 Colocar o aparelho fora do tanque Conetar AquaMax Eco Expert 20000 / 12 V • Na entrada e na saída podem ser ligadas mangueiras ou tubos. Recomendação: – Até 5 m de comprimento: Utilizar bocais escalonados e mangueiras de 50 mm (2 ").
Page 103 Instalar AMX0079 • Colocar a bomba em posição horizontal, sobre uma base sólida e desprovida de lodo. • Controlar que a bomba apresenta estabilidade segura.  Para garantir boa estabilidade, o aparelho pode ser aparafusado a uma base resistente. AMX0167 Ligar switched mode power supply com a bomba NOTA Água que penetra nos conetores destrói o aparelho.
Page 104 Colocação em operação NOTA O aparelho é destruído quando operado mediante um regulador tipo dimmer. Contém peças eléctricas sensíveis.  Nunca conectar o aparelho a uma fonte de energia variável. NOTA A bomba não pode ser operada sem água. De contrário, a bomba é destruída. ...
Page 105 • Limpar cuidadosamente o rotor e a carcaça da bomba. • Solventes de limpeza adequados para remover aderências calcificadas resistentes: – Solvente PumpClean para limpar bombas, fabricante: OASE. – Detergente doméstico, desprovido de vinagre e cloro. • Após a limpeza, lavar todas as peças em abundante água limpa.
Page 106  Para substituir o mancal, são necessários conhecimentos específicos e ferramenta especial. Recomendamos fazer substituir o mancal pelo distribuidor autorizado OASE ou enviar a bomba à OASE. NOTA A unidade de rotor contém um forte íman que retém partículas magnéticas (p. ex. partículas de ferro).
Page 107 Armazenar/Invernar A bomba sustenta temperaturas até -20 °C. Se o aparelho for guardado fora do lago, limpe-o cui- dadosamente com uma escova macia e água e controle-o com respeito a eventuais defeitos. Guarde a bomba mergulhada em água ou enchida de água. Nunca mergulhe a ficha eléctrica em água! Eliminação de falhas Problema...
Page 108 IP44 Temperatura ambiente °C -10 ... +35 Dimensões Comprimento Largura Altura Peso AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Tensão de conexão V DC Consumo máximo Consumo de energia 30 ... 260 30 ... 260 Capacidade máxima bomba...
Page 109 Valore permitidos da água Tipo Água doce Água de piscina Água salgada Valor ph 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Dureza 8 … 15 8 … 15 20 … 30 Cloro livre mg/l <0,3 <0,6 <0,3 Teor de cloreto mg/l <250 <250...
Page 110 Istruzioni originali AVVISO AVVERTENZA  Scollegare dalla tensione elettrica tutti gli apparecchi prima di immer- gere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.  Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità...
Page 111 • Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi. • Non apportate mai modifiche tecniche all'apparecchio. • Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni. • Utilizzare solo solo parti di ricambio e accessori originali. • In caso di problemi rivolgersi all’assistenza clienti autorizzata o all'azienda OASE.
Page 112 Impiego ammesso Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue: • Per pompare acqua normale di laghetti per sistemi di filtraggio, a caduta d'acqua e a ruscello. • Per l'impiego in laghetti-piscina e laghetti da bagno previa osservanza delle norme di installa- zione nazionali.
Page 113 Descrizione del prodotto Prospetto AMX0075 Entrata (lato di aspirazione) • Con cestello del filtro (3) per il filtraggio sul fondo del laghetto nel caso di installazione sott’ac- qua. • Con boccola per tubo flessibile per il collegamento di un tubo flessibile nel caso di installazione all’asciutto.
Page 114 Collegamento del dispositivo di controllofco • Per utilizzare la pompa è necessario il dispositivo di controllo OASE Eco Control (accessorio). • In alternativa la pompa può essere integrata in una rete OASE Control. Boccola per tubo flessibile ∅ 50 mm •...
Page 115 (funzionamento invernale, estivo e per stagioni intermedie).  La SFC non funziona in caso di installazione a secco. Impiegando uno skimmer, un filtro sa- tellite o un dispositivo di controllo InScenio OASE, può essere consigliabile disattivare la funzione SFC a seconda dell’impianto utilizzato. AMX0024...
Page 116 Installazione e allacciamento La pompa può essere installata in posizione immersa (nell'acqua) o all'asciutto (fuori dall'acqua). Utilizzare la pompa solo in conformità ai valori dell'acqua specificati. (→ Valori dell'acqua am- messi) • L'acqua di piscina o l'acqua salata possono danneggiare il sistema ottico dell'apparecchio. Que- sti inconvenienti non sono coperti da garanzia.
Page 117 Ruotare la scatola della pompa L’uscita della pompa può essere orientata nel modo seguente: • In orizzontale, rivolta a destra (standard). • In verticale, rivolta verso l’alto (necessaria trasformazione). AMX0023...
Page 118 Collegamento del dispositivo di comando Per utilizzare la pompa è necessario il dispositivo di controllo OASE Eco Control (accessorio). AMX0158 In alternativa la pompa può essere integrata in una rete OASE Control. Per informazioni al ri- guardo si veda il sito www.oase.com. EGC0009 ...
Page 119 Installare apparecchio sott'acqua Collegare AMX0021 Non inserire ancora la spina elettrica nella presa! Installazione AMX0074 • Installare la pompa in posizione orizzontale e in modo stabile su un fondo resistente senza melma. • Assicurarsi che l’apparecchio abbia una posizione stabile. •...
Page 120 Installare apparecchio all'asciutto Collegare AquaMax Eco Expert 20000 / 12 V • Su entrata e uscita si possono collegare tubi flessibili o tubi rigidi. Raccomandazione: – Lunghezza fino a 5 m: utilizzare boccole e tubi flessibili di 50 mm (2").
Page 121 Installazione AMX0079 • Installare la pompa in posizione orizzontale e in modo stabile su un fondo resistente senza melma. • Assicurarsi che l’apparecchio abbia una posizione stabile.  Per garantire la stabilità dell'apparecchio esso può essere avvitato a un fondo adatto. AMX0167 Collegamento dell'alimentatore di commutazione con la pompa NOTA...
Page 122 Messa in funzione NOTA L'apparecchio viene danneggiato irreparabilmente se viene utilizzato con un dimmer. Nell'appa- recchio sono incorporati componenti elettrici sensibili.  Non collegare l'apparecchio ad una alimentazione elettrica regolabile. NOTA La pompa non deve funzionare a secco. In caso contrario la pompa viene danneggiata irreparabil- mente.
Page 123 • Pulire soprattutto l'unità rotante e il corpo della pompa. • Detergenti consigliati per calcificazioni resistenti: – Detergente PumpClean OASE. – Detergente per uso domestico senza aceto e cloro. • Una volta puliti tutti i componenti, risciacquare accuratamente con acqua limpida.
Page 124  La sostituzione del cuscinetto richiede conoscenze e attrezzi specifici. Far sostituire il cusci- netto da un rivenditore specializzato OASE o inviare la pompa a OASE. NOTA Nell'unità rotante è presente un forte magnete che attira le particelle magnetiche (ad es. trucioli di ferro).
Page 125 Immagazzinaggio/Invernaggio L'apparecchio è resistente al gelo fino a meno 20 °C. Se viene sistemato al di fuori del laghetto, eseguire una pulizia accurata utilizzando una spazzola morbida e acqua, controllare se è danneg- giato e conservarlo in posizione immersa e riempita. Non immergere nell'acqua la spina elettrica! Eliminazione di anomalie Anomalia Causa...
Page 126 IP44 Temperatura ambiente °C -10 ... +35 Dimensioni lunghezza larghezza altezza Peso AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Tensione di attacco V CC Corrente assorbita max. Potenza assorbita 30 ... 260 30 ... 260 Portata max.
Page 127 Valori dell'acqua ammessi Tipo Acqua dolce Acqua di piscina Acqua salata Valore pH 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Durezza 8 … 15 8 … 15 20 … 30 Cloro libero mg/l <0,3 <0,6 <0,3 Contenuto di cloruro mg/l <250 <250...
Page 128 Original vejledning. ADVARSEL ADVARSEL  Afbryd forbindelsen mellem alle elektriske apparater i vandet og el- nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød.  Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfa- ring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici.
Page 129 • Foretag aldrig tekniske ændringer på apparatet. • Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning. • Brug kun originale reservedele og originalt tilbehør. • Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer.
Page 130 Formålsbestemt anvendelse Brug kun det produkt, der er beskrevet i denne vejledning, som følger: • Til pumpning af almindeligt bassinvand til filtersystemer, vandfaldssystemer og åløbssyste- mer. • Til brug i svømme- og badebassiner under overholdelse af de nationale monteringsforskrifter. • Må kun betjenes med medfølgende strømforsyning. •...
Page 131 • SFC-funktionen optimerer pumpens hastighed og dermed vandmængden og transporthøjden afhængig af vandtemperaturen. Tilslutning til styring • Til betjening af pumpen kræves reguleringsenheden OASE Eco Control (tilbehør). • Alternativt kan pumpen kan integreres i et OASE Control-netværk. • Du kan finde oplysninger om OASE Control på www.oase.com.
Page 132 Slangestuds ∅ 50 mm Slangestuds ∅ 38 mm Slangestuds ∅ 50 mm el. ∅ 63 mm Slangeklemmer til fastgørelse af slanger til slangestudserne. Symboler på apparatet Apparatet er støv- og vandtæt ned til 4 m. Mulig fare for personer med pacemaker. Apparatet må...
Page 133 Det betyder også, at apparatet ved hjælp af SFC året igennem tilpasser sig den pågældende bas- sinøkologi, understøtter bassinbiologien via temperaturafhængig vandcirkulation (vinterdrift, overgangsdrift og sommerdrift).  SFC fungerer ikke ved tør opstilling. Når der bruges skimmer, satellitfilter eller OASE InSce- nio-reguleringsenhed kan det – alt efter anlægget – anbefales at slukke for SFC. AMX0024...
Page 134 Opstilling og tilslutning Pumpen kan opstilles neddykket (i vandet) eller tørt (uden for vandet). Pumpen må kun bruges, hvis de angivne vandværdier overholdes. (→ Tilladte vandværdier) • Poolvand eller saltvand kan påvirke apparatets optik negativt. Disse påvirkninger er ikke om- fattet af garantien. ADVARSEL Strømforsyningen leder farlige elektriske spændinger og må...
Page 135 Drejning af pumpehuset Pumpens udgang kan indjusteres på følgende måde: • Vandret, vendt mod højre (standard). • Lodret, vendt opad (kræver ombygning). AMX0023...
Page 136 Tilslutning af styring Til betjening af pumpen kræves reguleringsenheden OASE Eco Control (tilbehør). AMX0158 Alternativt kan pumpen kan integreres i et OASE Control-netværk. Du kan finde oplysninger herom på www.oase.com. EGC0009  Yderligere oplysninger finder du i brugsanvisningen til tilbehøret.
Page 137 Nedsænket opstilling af apparatet Tilslutning AMX0021 Sæt ikke netstikket i stikkontakten med det samme! Opstilling AMX0074 • Stil pumpen vandret på et fast og slamfrit underlag. • Sørg for, at pumpen står sikkert. • Brug kun pumpen, når den er sænket helt ned i vandet. ...
Page 138 Opstil apparatet tørt Tilslutning AquaMax Eco Expert 20000 / 12 V • Slanger eller rør kan tilsluttes til indløb og udløb. Anbefaling: – Indtil en længde på 5 m: Brug 50 mm (2 ") slangestudser og slanger. – Fra en længde på 5 m: Brug DN 75 eller DN 100 rør.
Page 139 Opstilling AMX0079 • Stil pumpen vandret på et fast og slamfrit underlag. • Sørg for, at pumpen står sikkert.  For at øge stabiliteten kan du skrue apparatet fast til en passende undergrund. AMX0167 Forbind strømforsyningen med pumpen BEMÆRK Pumpen bliver ødelagt, hvis der trænger vand ind i stikforbindelserne. ...
Page 140 Ibrugtagning BEMÆRK Apparatet bliver ødelagt, hvis det betjenes med en lysdæmper. Den indeholder følsomme elektri- ske komponenter.  Slut ikke apparatet til en dæmpbar strømforsyning. BEMÆRK Pumpen må ikke løbe tør for vand. Ellers ødelægges pumpen.  Brug kun pumpen, når den er nedsænket i vand eller oversvømmet. ...
Page 141 Rengør apparatet efter behov, dog mindst 2 gange om året. • Rengør især pumpens løbeenhed og pumpehuset. • Anbefalede rengøringsmidler ved genstridige tilkalkninger: – Pumperens PumpClean fra OASE. – Eddike- og klorfrit husholdningsrengøringsmiddel. • Skyl alle dele med rent vand efter rengøring.
Page 142 Løbeenheden føres gennem et leje i motorblokken. Dette leje er en sliddel og skal udskiftes sam- tidigt med løbeenheden.  Udskiftning af lejet kræver særlig viden og specialværktøj. Lad OASE-specialforhandleren ud- skifte lejet, eller send pumpen til OASE. BEMÆRK Løbeenheden indeholder en stærk magnet, der tiltrækker magnetiske partikler (f.eks. jernspåner).
Page 143 Opbevaring/overvintring Apparatet er frostsikker ned til minus 20 °C. Skal apparatet opbevares uden for dammen, skal det rengøres grundigt med vand og en blød børste, kontrolleres for skader og opbevares neddykket eller i fyldt tilstand. Stikket må ikke sænkes ned i vandet! Fejlafhjælpning Fejl Årsag...
Page 144 Tilslutningskabellængde Beskyttelsesgrad IP44 Omgivelsestemperatur °C -10 ... +35 Dimensioner Længde Bredde Højde Vægt AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Tilslutningsspænding V DC Maks. strømforbrug Effektforbrug 30 ... 260 30 ... 260 Maksimal transportkapacitet 19300 27000 Maksimal transporthøjde...
Page 145 Tilladte vandværdier Type Ferskvand Poolvand Saltvand pH-værdi 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Hårdhed 8 … 15 8 … 15 20 … 30 Frit klor mg/l <0,3 <0,6 <0,3 Kloridindhold mg/l <250 <250 <22000 Saltindhold <0,4 <0,4 <4 Total tør rest mg/l...
Page 146 Original veiledning. ADVARSEL ADVARSEL  Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt.  Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrens- ninger, eller som mangler erfaring og kunnskap, hvis de er under opp- sikt eller har fått opplæring i riktig bruk av apparatet, og forstår fa-...
Page 147 • Foreta aldri tekniske endringer på apparatet. • Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen. • Bruk kun originale reservedeler og originalt tilbehør. • Hvis det oppstår problemer, ber vi deg ta kontakt med autorisert kundeservice eller OASE.
Page 148 Tilsiktet bruk Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte: • For pumping av normalt damvann til filtersystemer, vannfallsystemer og bekkeløpsystemer. • Apparatet egner seg for bruk i svømme- og badedammer under overholdelse av nasjonale monteringsforskrifter. •...
Page 149 • SFC-funksjonen optimerer pumpens turtall og dermed vannmengden og transporthøyden av- hengig av vanntemperaturen. Tilkobling styring • For betjening av pumpen trenger du styreenheten OASE Eco Control (tilbehør). • Alternativt kan pumpen integreres i et OASE Control-nettverk. • Informasjon om OASE Control finner du på www.oase.com.
Page 150 Slangemunnstykke ∅ 50 mm Slangemunnstykke ∅ 38 mm Slangemunnstykke ∅ 50 mm hhv. ∅ 63 mm Slangeklemmer for fiksering av slanger på slangetutene. Symboler på apparatet Apparatet er støvtett og vanntett opptil 4 m. Kan være farlig for personer med pacemaker. Bruk apparatet kun med sikkerhetstransformator.
Page 151 økologi og støtter ved hjelp av temperaturavhengig vannsirkulasjon, dammens biologi (vinter- drift, overgangsdrift og sommerdrift).  SFC virker ikke ved tørrdrift. Ved bruk av en skimmer, eksternt filter eller OASE InScenio-re- gulator kan det, avhengig av de aktuelle forholdene, være best å slå SFC-funksjonen av. AMX0024...
Page 152 Installasjon og tilkobling Pumpen kan senkes ned (i vannet) eller plasseres tørt (utenfor vannet). Pumpen må bare brukes hvis angitte vannverdier overholdes. (→ Tillatte vannverdier) • Bassengvann eller saltvann kan påvirke utseendet til apparatet. Denne typen påvirkning er utelukket fra garantien. ADVARSEL Strømadapteren leder farlig elektrisk spenning og må...
Page 153 Drei pumpehuset Pumpeutgangen kan rettes ut som følger: • Horisontalt, peker mot høyre (standard). • Vertikalt, peker oppover (ombygging nødvendig). AMX0023...
Page 154 Tilkobling av styringen For betjening av pumpen trenger du styreenheten OASE Eco Control (tilbehør). AMX0158 Alternativt kan pumpen integreres i et OASE Control-nettverk. Informasjon dertil finner du på www.oase.com. EGC0009  Ytterligere informasjon finner du i bruksanvisningen for tilbehøret. Opprett og løsne OASE Control-pluggforbindelsen...
Page 155 Stille opp apparatet nedsenket i vannet Koble til AMX0021 Ikke sett strømpluggen inn i stikkontakten enda! Oppstilling AMX0074 • Plasser pumpen vannrett på et fast og slamfritt underlag. • Sørg for at pumpen står stødig. • Pumpen må kun benyttes når den er helt nedsenket under vann. ...
Page 156 Apparatet skal være tørt når det settes opp. Koble til AquaMax Eco Expert 20000 / 12 V • Slanger eller rør kan kobles til inngangen og utgangen. Anbefaling: – Til 5 m lengde: Bruk 50 mm (2") slangemunnstykker og slanger.
Page 157 ppstilling AMX0079 • Plasser pumpen vannrett på et fast og slamfritt underlag. • Sørg for at pumpen står stødig.  For stabil plassering kan du skru apparatet fast på et egnet underlag. AMX0167 Koble SMPS-en til pumpen MERK Pumpen blir ødelagt hvis det kommer vann inn i pluggforbindelsen. ...
Page 158 Igangsetting MERK Apparatet blir ødelagt når det brukes med en dimmer. Den inneholder ømfintlige elektriske kom- ponenter.  Apparatet må ikke kobles til en trinnløs, innstillbar strømforsyning. MERK Pumpen må ikke tørrkjøres. Hvis ikke blir pumpen ødelagt.  Pumpen må kun drives, når den er nedsenket eller oversvømmet. ...
Page 159 Rengjør apparatet ved behov, men minst 2 ganger årlig. • Spesielt løpehjulenheten og pumpehuset må rengjøres på pumpen. • Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger: – Pumperengjøringsmiddel PumpClean fra OASE. – Eddik- og klorfritt husholdningsrengjøringsmiddel. • Skyll av alle deler grundig med klart vann etter rengjøring.
Page 160 Løpehjulet føres inn i motorblokken gjennom et lager. Dette lageret er en slitedel og skal skiftes samtidig med løpehjulet.  Skifte av lager krever spesielle kunnskaper og verktøy. Skift lageret hos en OASE-faghandel el- ler send pumpen din til OASE. MERK Løpehjulet inneholder en sterk magnet som tiltrekker seg magnetiske partikler (f.eks.
Page 161 Lagring/overvintring Apparatet er frostsikkert ned til minus 20 °C. Hvis apparatet skal oppbevares utenfor dammen, må det rengjøres grundig med vann og en myk børste, kontrolleres for skader og oppbevares nedsenket i eller fylt med vann. Nettstøpselet må ikke dyppes i vann! Utbedrefeil Feil Årsak...
Page 162 Lengde tilkoblingskabel Beskyttelsesart IP44 Omgivelsestemperatur °C -10 ... +35 Dimensjoner Lengde Bredde Høyde Vekt AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Nettspenning V DC Maks. strømforbruk Effektforbruk 30 ... 260 30 ... 260 Maks. kapasitet 19300 27000 Maks.
Page 163 Tillatte vannverdier Type Rent vann Bassengvann Saltvann pH-verdi 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Hardhet 8 … 15 8 … 15 20 … 30 Fritt klor mg/l <0,3 <0,6 <0,3 Kloridinnhold mg/l <250 <250 <22000 Saltinnhold <0,4 <0,4 <4 Total tørkerest...
Page 164 Översättning av bruksanvisningen. VARNIN G VARNING  Om elektriska apparater ligger i vatten ska de kopplas loss från elnä- tet innan du griper ned i vattnet. I annat fall föreligger risk för allvar- liga personskador eller dödsolyckor av elektriskt slag. ...
Page 165 • Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem. • Genomför aldrig tekniska ändringar på apparaten. • Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning. • Använd endast originalreservdelar och -tillbehör. • Kontakta behörig kundtjänst eller OASE om problem uppstår.
Page 166 Ändamålsenlig användning Använd produkten som beskrivs i den här handboken endast på följande sätt: • För pumpning av normalt dammvatten för filtersystem, vattenfallsystem och bäcksystem. • För användning i sim- och badbassänger varvid de nationella installationsföreskrifterna ska be- aktas. • Använd endast apparaten med original-kopplingsnätdelen. •...
Page 167 • SFC-funktionen förbättrar pumpens varvtal och därmed vattenmängd och pumphöjd, beroende på vattentemperatur. Anslutning manöverbox • En manöverbox OASE Eco Control (tillbehör) är nödvändig för att använda pumpen. • Alternativt kan pumpen anslutas till ett OASE Control-nätverk. • Information om OASE Control finns på www.oase.com.
Page 168 Slanganslutning ∅ 50 mm Slanganslutning ∅ 38 mm Slanganslutning ∅ 50 mm resp. ∅ 63 mm Slangklämmor för fixering av slangar i slanganslutningar. Symboler på apparaten Apparaten är dammtät och vattentät ned till 4 m. Möjlig risk för personer med pacemaker. Använd endast apparaten med säkerhetstransformator.
Page 169 Den temperaturberoende vattencirkulationen främjar dammens biologi (vinter- drift, drift mellan säsongerna samt sommardrift).  SFC fungerar inte med torr installation. Det kan vara fördelaktigt för anläggningen att inak- tivera SFC-funktionen om en skimmer, ett satellitfilter eller en OASE InScenio-manöverbox används. AMX0024...
Page 170 Installation och anslutning Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanför vatten). Pumpen får endast användas om angivna vattenvärden beaktas. (→ Tillåtna vattenvärden) • Poolvatten eller saltvatten kan påverka enhetens utseende. Sådan påverkan omfattas inte av garantin. VARNING Nätdelen leder farlig elektrisk spänning och får inte installeras direkt vid vatten. Risk för allvarliga personskador eller dödsfall till följd av strömstöt.
Page 171 Vrida pumphuset Pumputgången kan riktas på följande sätt: • Horisontellt, åt höger (standard). • Vertikalt, uppåt (kräver ombyggnad). AMX0023...
Page 172 Ansluta manöverboxen En manöverbox OASE Eco Control (tillbehör) är nödvändig för att använda pumpen. AMX0158 Alternativt kan pumpen anslutas till ett OASE Control-nätverk. Information finns på www.oase.com. EGC0009  Mer information finns i tillbehörets bruksanvisning. Ansluta och lossa OASE Control-kontaktdon...
Page 173 Installera apparaten nedsänkt Ansluta AMX0021 Anslut inte stickkontakten till stickuttaget än! Installation AMX0074 • Ställ pumpen vågrätt stabilt på ett fast, slamfritt underlag. • Se till att pumpen står stadigt. • Använd endast pumpen om den är komplett nedsänkt i vatten. ...
Page 174 Installera apparaten torrt Ansluta AquaMax Eco Expert 20000 / 12 V • Slangar eller rör kan anslutas till ingången och utgången. Rekommendation: – Max. 5 m längd: Använd 50 mm (2 ") slanganslutningar och slangar. – Från 5 m längd: Använd DN 75 eller DN 100 rör.
Page 175 Installation AMX0079 • Ställ pumpen vågrätt stabilt på ett fast, slamfritt underlag. • Se till att pumpen står stadigt.  Du kan skruvar fast apparaten i ett lämpligt underlag för mer stabilitet. AMX0167 Ansluta kopplingsnätdelen till pumpen ANVISNING Pumpen förstörs om vatten tränger in i kontaktdonen. ...
Page 176 Driftstart ANVISNING Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponen- ter.  Anslut inte apparaten till en dimbar strömkälla. ANVISNING Pumpen får inte gå torrt. Det gör att pumpen förstörs.  Använd endast pumpen om den är komplett nedsänkt i vatten eller flödad. ...
Page 177 Rengör apparaten vid behov, men minst 2 ggr/år. • Rengör pumpens drivenhet och pumphus noggrant. • Rekommenderade rengöringsmedel vid svåra kalkavlagringar: – Pumprengöringsmedel PumpClean från OASE. – Ättiks- och klorfritt hushållsrengöringsmedel. • Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.
Page 178 Drivenheten ligger i ett lager i motorblocket. Detta lager är en slitagedel och bör bytas ut samti- digt som drivenheten.  När lagret byts ut krävs särskilda kunskaper samt verktyg. Låt OASE-återförsäljaren byta ut lagret eller skicka in pumpen till OASE. ANVISNING Drivenheten innehåller en stark magnet som attraherar magnetiska partiklar (t ex järnspån).
Page 179 Förvaring / lagring under vintern Apparaten är frostsäker till -20°C. Om apparaten ska förvaras utanför dammen, rengör den först noggrant med vatten och en mjuk borste, kontrollera om den är skadad och förvara den sedan i vatten eller i vattenfyllt skick. Doppa inte ned stickkontakten i vatten. Felavhjälpning Störning Orsak...
Page 180 Längd strömkabel Kapslingsklass IP44 Omgivningstemperatur °C -10 ... +35 Mått Längd Bredd Höjd Vikt AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Anslutningsspänning V DC Max. strömförbrukning Effektförbrukning 30 ... 260 30 ... 260 Max. pumpeffekt 19300 27000 Max.
Page 181 Tillåtna vattenvärden Färskvatten Poolvatten Saltvatten pH-värde 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Hårdhet 8 … 15 8 … 15 20 … 30 Fritt klor mg/l <0,3 <0,6 <0,3 Kloridhalt mg/l <250 <250 <22000 Salthalt <0,4 <0,4 <4 Total torr rest mg/l <50...
Page 182 Alkuperäisen käyttöohjeen käännös. VAR OITU S VAROITUS  Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman.  Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä...
Page 183 • Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua nii- hin. • Älä koskaan tee laitteeseen teknisiä muutoksia. • Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa. • Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita. • Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakaspalveluun tai OASE.
Page 184 Määräystenmukainen käyttö Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti: • Normaalin lammikkoveden pumppaamiseen suodatinjärjestelmää, vesiputousjärjestelmää ja puronjuoksutusjärjestelmää varten. • Soveltuu käytettäväksi uima-altaiden ja pienten lampien yhteydessä noudattamalla kansallisia rakennusmääräyksiä. • Laitetta saa käyttää vain alkuperäisellä kytkentävirtalähteellä. • Teknisiä tietoja noudattaen. (→ Tekniset tiedot) •...
Page 185 • SFC-toiminto optimoi pumpun kierrosluvun ja siten myös vesimäärän ja pumppauskorkeuden riippuen veden lämpötilasta. Ohjauksen liitäntä • Pumpun käyttöä varten tarvitaan ohjainlaite OASE Eco Control (lisätarvike). • Vaihtoehtoisesti pumpun voi yhdistää OASE Control-verkkoon. • Tietoja OASE Control -laitteesta löytyy osoitteesta www.oase.com.
Page 186 Letkuliitoskappale ∅ 50 mm Letkuliitoskappale ∅ 38 mm Letkuliitoskappale ∅ 50 mm tai ∅ 63 mm Letkusinkilät letkujen kiinnittämiseksi letkuliitoskappaleisiin. Laitteessa olevat symbolit Laite on pölytiivis ja vesitiivis 4 metriin saakka. Mahdollisia vaaroja sydämentahdistinta käyttäville henkilöille. Käytä laitetta vain suojamuuntajan kanssa. Suojaa laite suoralta auringonsäteilyltä.
Page 187 Tämä tarkoittaa kuitenkin myös sitä, että SFC-toiminnon avulla laite mukautuu lammen ekologi- aan eri vuodenaikoina ja tukee lämpötilasta riippuvalla veden kierrolla lammen biologiaa (talvi- käyttö, välikausikäyttö ja kesäkäyttö).  SFC ei toimi kuivasijoituksessa. Käytettäessä pintaduodatinta, satelliittisuodatinta tai OASE InScenio -ohjainlaitetta voi olla suositeltavaa kytkeä laitteistosta riippuen SFC-toiminto pois päältä. AMX0024...
Page 188 Paikoilleen asettaminen ja yhdistäminen Pumppu voidaan sijoittaa upotettuna (veteen) tai kuivana (veden ulkopuolelle). Pumpun käyttö on sallittu vain ilmoitettuja vesiarvoja noudattaen. (→ Sallitut vesiarvot) • Uima-allasvesi tai suolavesi voivat vaikuttaa laitteen ulkonäköön. Nämä vaikutukset eivät kuulu takuun piiriin. VAROITUS Verkkolaitteessa on vaarallinen sähköjännite, eikä sitä saa sijoittaa suoraan veteen. Muuten säh- köisku voi aiheuttaa vakavia vammoja tai jopa kuoleman.
Page 189 Pumppukotlon kääntäminen Pumppulähdön voi kohdistaa seuraavasti: • Vaakasuoraan, osoittaen oikealle (vakio). • Pystysuoraan, osoittaen ylös (rakennemuutos tarvitaan) AMX0023...
Page 190 Ohjauksen yhdistäminen Pumpun käyttöä varten tarvitaan ohjainlaite OASE Eco Control (lisätarvike). AMX0158 Vaihtoehtoisesti pumpun voi yhdistää OASE Control-verkkoon. Tietoja tästä löytyy osoitteesta www.oase.com. EGC0009  Lisätietoja löytyy lisävarusteen käyttöohjeesta. OASE Control -pistoliittimen yhdistäminen ja irrotttaminen PLX0004 OHJE Laite vaurioituu, jos vettä pääsee sisään pistoliittimeen.
Page 191 Laitteen asettaminen veden pinnan alle Liitännät AMX0021 Älä vielä yhdistä verkkopistoketta pistorasiaan! Sijoittaminen AMX0074 • Aseta pumppu vaakasuoraan asentoon kiinteälle, lietteettömälle alustalle. • Huolehdi, että pumppu pysyy varmasti paikoillaan. • Käytä pumppua vain silloin, kun se on täysin upotettuna veteen. ...
Page 192 Laitteen asettaminen kuiviin olosuhteisiin Liitännät AquaMax Eco Expert 20000 / 12 V • Tuloon ja lähtöön voidaan yhdistää letkuja tai putkia. Suositus: – Pituuteen 5 m saakka: käytettävä letkuliitoskappaleita ja letkuja 50 mm (2"). – Alkaen pituudesta 5 m: käytettävä putkia DN 75 tai DN 100.
Page 193 Sijoittaminen AMX0079 • Aseta pumppu vaakasuoraan asentoon kiinteälle, lietteettömälle alustalle. • Huolehdi, että pumppu pysyy varmasti paikoillaan.  Laitteen turvallisen asennon varmistamiseksi voidaan laite ruuvata johonkin soveltuvaan alustaan. AMX0167 Yhdistä pumppu hakkuriverkkolaitteeseen OHJE Pumppu vaurioituu, jos vettä pääsee pistoliittimiin.  Älä...
Page 194 Käyttöönotto OHJE Laite rikkoutuu, jos sitä käytetään himmentimellä. Se sisältää herkkiä sähköosia. Laitetta ei saa yhdistää himmennettävään virransyöttöön.  OHJE Pumppu ei saa käydä kuivana. Muuten seurauksena on pumpun vaurioituminen.  Käytä pumppua vain, kun se on täysin upotettuna veteen. ...
Page 195 Puhdista laite tarvittaessa, mutta kuitenkin vähintään 2 kertaa vuodessa. • Puhdista etenkin pumpussa käyttöyksikkö ja pumpun kotelo. • Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine: – Pumpun puhdistusaine PumpClean, valmistaja OASE. – Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria. • Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedellä.
Page 196 Käyntiyksikkö kiinnitetään moottorilohkoon laakerilla. Laakeri on kuluva osa ja se kannattaa vaih- taa uuteen käyntiyksikön vaihdon yhteydessä.  Laakerin vaihto edellyttää erikoistietoja ja erikoistyökaluja. Tilaa laakerin vaihto OASE- jälleenmyyjältä tai toimita pumppu OASE-yhtiöön. OHJE Käyttöyksikössä on voimakas magneetti, joka vetää puoleensa magneettisia hiukkasia (esim. te- räslastuja).
Page 197 Varastointi/säilytys talven yli Laite on pakkassuojattu -20 °C:een asti. Varastoidessasi laitteen lammikon ulkopuolla suorita pe- rusteellinen puhdistus pehmeällä harjalla ja vedellä, tarkista vauriot ja säilytä se upotettuna tai vedellä täytettynä. Älä upota verkkopistoketta veteen! Häiriöiden korjaaminen Häiriö Korjaaminen Pumppu ei käynnisty Verkkojännite puuttuu Tarkasta verkkojännite Tulojohdot taittuneet...
Page 198 Maks. virta Liitäntäjohdon pituus Kotelointiluokka IP44 Ympäristön lämpötila °C -10 ... +35 Mitat Pituus Leveys Korkeus Paino AquaMax Eco Expert 20000/12 V 27000/12 V Liitäntäjännite V DC Maks. virranotto Tehonotto 30 ... 260 30 ... 260 Suurin pumppausteho 19300 27000...
Page 199 Sallitut vesiarvot Tyyppi Raikasvesi Uima-allasvesi Suolavesi pH-arvo 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Kovuus 8 … 15 8 … 15 20 … 30 Vapaa kloori mg/l <0,3 <0,6 <0,3 Kloridipitoisuus mg/l <250 <250 <22000 Suolapitoisuus <0,4 <0,4 <4 Kuivajäännösten kokonais- mg/l...
Page 200 Eredeti útmutató. FIGYELMEZT ET ÉS FIGYELMEZTETÉS  Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található ösz- szes elektromos készüléket. Ellenkező esetben áramütés okozta halá- los vagy súlyos sérülések veszélye áll fenn.  A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill.
Page 201 • A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük. • Soha ne végezzen műszaki változtatásokat a készüléken. • Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak. • Kizárólag eredeti pótalkatrészeket és tartozékokat használjon. • Probléma esetén forduljon szakkereskedőjéhez vagy az OASE vállalathoz.
Page 202 Rendeltetésszerű használat A jelen útmutatóban leírt terméket kizárólag a következők szerint használja: • Normál tóvíz szivattyúzására szűrőrendszerekhez, vízesés rendszerekhez és kerti patakrend- szerekhez. • A nemzeti szabályozások betartásával úszó-, és fürdő tavakban használható. • Kizárólag az eredeti kapcsolóüzemű tápegységgel üzemeltesse. •...
Page 203 Termékleírás Áttekintés AMX0075 Bemenet (szívóoldal) • Szűrőkosárral (3) a tófenéken végzett szűréshez víz alá merített felállítás esetén. • Tömlővéggel a tömlő csatlakoztatásához száraz felállítás esetén. Kimenet (nyomóoldal) • A tóba visszatérő ágat bekötése (pl. egy patakon keresztül). • A kimenet egy átalakítással felfelé irányítható. Szűrőkosár Lábazat •...
Page 204 Vezérlés csatlakozója • A szivattyú kezeléséhez az OASE Eco Control vezérlő (tartozék) szükséges. • Alternatív megoldásként a szivattyú az OASE Control-hálózatba is integrálható. • Az OASE Control vezérlővel kapcsolatos további tudnivalók az www.oase.com weboldalon érhe- Tömlővég ∅ 50 mm tők el.
Page 205 ökológiájához, és a hőmérséklettől függő vízkeringetéssel támogatja a tó biológiáját (téli, átmeneti és nyári üzemmód).  Az SFC nem működik a száraz felállításban. Szkimmer, különálló szűrő vagy OASE InScenio vezérlő használata esetén a berendezéstől függően ajánlatos lehet kikapcsolni az SFC funk- ciót.
Page 206 Felállítás és csatlakoztatás A szivattyú víz alá (vízbe) vagy szárazon (vízen kívül) is telepíthető. A szivattyú használata csak a vízre vonatkozó értékek betartása mellett megengedett. (→ Megengedett értékek a vízre vonatkozóan) • A medencevíz vagy a sós víz károsíthatja a készülék optikáját. A garancia nem vonatkozik ezekre a károkra.
Page 207 A szivattyúház elforgatása A szivattyú kimeneti nyílása a következőképpen állítható be: • vízszintes, jobbra mutató (standard). • függőleges, felfelé mutató (átalakítás szükséges). AMX0023...
Page 208 A vezérlés csatlakoztatása Az szivattyú kezeléséhez az OASE Eco Control vezérlő (tartozék) szükséges. AMX0158 Alternatív megoldásként a szivattyú az OASE Control-hálózatba is integrálható. További tudniva- lók az www.oase.com weboldalon érhetők el. EGC0009  További tudnivalók a tartozék használati útmutatójában találhatók.
Page 209 A készülék felállítása vízbe merítve Csatlakoztatás AMX0021 Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba! Elhelyezés AMX0074 • Állítsa a szivattyút vízszintesen szilárd és iszapmentes aljzatra. • Gondoskodjon a szivattyú stabil helyzetéről. • Csak akkor üzemeltesse a szivattyút, ha teljesen a víz alá van merítve. ...
Page 210 A készülék száraz felállítása Csatlakoztatás AquaMax Eco Expert 20000 / 12 V • A bemenetnél és a kimenetnél a tömlőt vagy a csövet le lehet zárni. Javaslat: – 5 m-es hosszúságig: 50 mm-es (2"-es) tömlővégeket és tömlőket használjon. – 5 m-es hosszúságtól: DN 75-ös vagy DN 100-as csöveket használjon.
Page 211 Elhelyezés AMX0079 • Állítsa a szivattyút vízszintesen szilárd és iszapmentes aljzatra. • Gondoskodjon a szivattyú stabil helyzetéről.  A stabil álláshoz a készüléket egy megfelelő talapzathoz csavarozhatja. AMX0167 A kapcsolóüzemű tápegység összekötése a szivattyúval TUDNIVALÓ: A szivattyú tönkremegy, ha víz jut be a dugós csatlakozókba. ...
Page 212 Üzembe helyezés TUDNIVALÓ: A készülék tönkremegy, ha szabályozóval üzemeltetik. Érzékeny elektromos alkatrészeket tartal- maz.  Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni. TUDNIVALÓ: A szivattyút nem szabad szárazon futtatni. Ellenkező esetben tönkremegy a szivattyú.  Csak akkor üzemeltesse a szivattyút, ha az teljesen a víz alá van merítve és a víz elárasztotta. ...
Page 213 A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg. • A szivattyún különösen a járóegységet és a szivattyúházat tisztítsa meg. • Ajánlott tisztítószerek makacs vízkövesedés esetén: – OASE PumpClean szivattyútisztító. – Ecet- és klórmentes háztartási tisztító. • A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.
Page 214  A csapágy cseréjéhez speciális ismeretek és szerszámok szükségesek. Cseréltesse ki a csap- ágyat OASE-szakkereskedőjével, vagy küldje el a szivattyút az OASE-nak. TUDNIVALÓ: A járóegység erős mágnest tartalmaz, amely vonzza a mágneses részecskéket (pl. vasforgácsot). A járóegységen maradó részecskék helyrehozhatatlan károkat okozhatnak a járóegységen és a motorblokkon.
Page 215 Tárolás/Telelés A készülék mínusz 20 °C-ig fagyálló. Ha a készüléket a tavon kívül tárolja, akkor tisztítsa meg ala- posan puha kefével és vízzel, ellenőrizze, hogy nem sérült-e, és tárolja azt vízbe merítve vagy víz- zel megtöltve. A hálózati csatlakozót nem szabad a vízbe meríteni! Hibaelhárítás Üzemzavar Megoldás...
Page 216 IP44 Környezeti hőmérséklet °C -10 ... +35 Méretek Hossz Szélesség Magasság Súly AquaMax Eco Expert 20 000 / 12 V 27000 / 12 V Csatlakoztatási feszültség V DC Max. áramfelvétel Teljesítményfelvétel 30 ... 260 30 ... 260 Max. szállítási teljesítmény l/ó...
Page 217 Megengedett értékek a vízre vonatkozóan Típus Friss víz Medencevíz Sós víz ph-érték 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Keménység 8 … 15 8 … 15 20 … 30 Szabad klór mg/l <0,3 <0,6 <0,3 Klorid tartalom mg/l <250 <250 <22000...
Page 218 Oryginalna instrukcja. OSTRZ EŻEN IE OSTRZEŻENIE  Przed włożeniem rąk do wody należy odłączyć od sieci prądowej wszystkie urządzenia elektryczne znajdujące się w wodzie. W przeciw- nym razie grożą ciężkie obrażenia a nawet śmiertelne w wyniku pora- żenia prądem.  Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolnościach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą...
Page 219 • Nigdy nie dokonywać przeróbek technicznych urządzenia na własną rękę. • Przy urządzeniu wykonywać tylko te czynności, które są opisane w tej instrukcji. • Należy stosować tylko oryginalne części zamienne i akcesoria. • W razie wystąpienia problemów prosimy zwrócić się do autoryzowanego serwisu lub do firmy OASE.
Page 220 Zastosowanie zgodne z przeznaczeniem Wyrób opisywany w niniejszej instrukcji należy użytkować wyłącznie w następujący sposób: • Do pompowania zwykłej wody stawowej do układów filtrów, wodospadów i strumieni. • Do użytkowania w stawach pływackich i rekreacyjnych pod warunkiem przestrzegania obowią- zujących w danym kraju właściwych przepisów. •...
Page 221 • Funkcja SFC optymalizuje prędkość obrotową pompy i tym samym ilość wody i wysokość pom- powania w zależności od temperatury wody. Podłączenie sterownika • Do obsługi pompy potrzebny jest sterownik OASE Eco Control (akcesoria). • Alternatywnie można podłączyć pompę do układu sieciowego OASE Control. • Informacje na temat OASE Control podano pod www.oase.com.
Page 222 Końcówka węża ∅ 50 mm Końcówka węża ∅ 38 mm Końcówka węża ∅ 50 mm lub ∅ 63 mm Opaski zaciskowe go węży do przymocowania węży do końcówek. Symbole na urządzeniu Urządzenie jest pyłoszczelne i wodoszczelne aż głębokości 4 m. Możliwość...
Page 223 (tryb zimowy, tryb przejściowy i tryb letni).  Funkcja SFC nie działa w przypadku ustawienia suchego. W przypadku zastosowania skim- mera, filtra satelitarnego lub sterownika InScenio OASE - w zależności od urządzenia, może być wskazane wyłączenie funkcji SFC. AMX0024...
Page 224 Ustawienie i podłączenie Pompę można ustawić w pozycji zanurzonej (w wodzie) albo w suchym miejscu (na zewnątrz stawu). Użytkowanie pompy jest dozwolone tylko w warunkach dotrzymania dozwolonych parametrów wody. (→ Dopuszczalne parametry wody) • Woda basenowa i słona może wpływać negatywnie na optykę urządzenia. Taki negatywny wpływ nie jest objęty gwarancją.
Page 225 Obrócenie obudowy pompy Wylot pompy może być skierowany w następujący sposób: • Poziomo, skierowany w prawo (standard). • Pionowo, skierowany do góry (konieczna przebudowa). AMX0023...
Page 226 Podłączenie sterownika Do obsługi pompy potrzebny jest sterownik OASE Eco Control (akcesoria). AMX0158 Alternatywnie można podłączyć pompę do układu sieciowego OASE Control. Informacje na temat są podane pod www.oase.com. EGC0009  Dalsze informacje podano w instrukcji użytkowania akcesoriów. Połączyć wtyczki OASE Control i rozłączyć...
Page 227 Ustawianie urządzenia pod wodą Podłączenie AMX0021 Jeszcze nie włożyć wtyczki sieciowej do gniazdka! Ustawienie AMX0074 • Urządzenie należy ustawić poziomo na twardym podłożu bez osadów szlamu. • Zadbać o stabilne ustawienie pompy. • Pompę użytkować tylko wtedy, gdy jest całkowicie zanurzona w wodzie. ...
Page 228 Ustawianie urządzenia w suchym miejscu Podłączenie AquaMax Eco Expert 20000 / 12 V • Do wlotu i wylotu można podłączyć zarówno węże, jak i rury. Zalecenie: – Przy długości do 5 m: zastosować węże z końcówkami 50 mm (2"). – Powyżej długości 5 m: zastosować rury DN 75 lub DN 100.
Page 229 Ustawienie AMX0079 • Urządzenie należy ustawić poziomo na twardym podłożu bez osadów szlamu. • Zadbać o stabilne ustawienie pompy.  Dla stabilnego ustawienia można przymocować urządzenie śrubami do odpowiedniego pod- łoża. AMX0167 Połączenie pompy z zasilaczem sieciowym ze sterownikiem WSKAZÓWKA Pompa ulegnie zniszczeniu, gdy woda wniknie do gniazdek wtykowych.
Page 230 Rozruch WSKAZÓWKA Urządzenie ulegnie zniszczeniu, gdy zostanie podłączone do ściemniacza. Ono zawiera wrażliwe podzespoły elektryczne.  Nie podłączać urządzenia do zasilania z regulacją napięcia. WSKAZÓWKA Pompa nie może pracować na sucho. W przeciwnym razie pompa ulegnie zniszczeniu.  Pompę użytkować tylko wtedy, gdy jest zanurzona w wodzie lub w niej pływa. ...
Page 231 • W przypadku trudnych do usunięcia osadów wapna zaleca się stosowanie następujących środ- ków czyszczących: – Środek czyszczący PumpClean marki OASE. – Środek czyszczący dla gospodarstwa domowego nie zawierający octu ani chloru. • Po oczyszczeniu starannie spłukać wszystkie części czystą wodą.
Page 232  Wymiana łożyska wymaga specjalnej wiedzy i odpowiednich narzędzi. W celu wymiany łożyska prosimy zwrócić się do placówki handlowej OASE lub przesłać pompę do firmy OASE. WSKAZÓWKA Zespół wirnika posiada silny magnes, który przyciąga cząsteczki magnetyczne (np. wióry żelaza).
Page 233 Magazynowanie / Przechowywanie w okresie zimowym Urządzenie jest odporne na działanie mrozu do temperatury minus 20 °C. W razie konieczności wyjęcia urządzenia ze stawu przeprowadzić gruntowne oczyszczenie za pomocą miękkiej szczotki i wody, skontrolować urządzenie pod względem uszkodzeń i przechowywać je w sposób zanu- rzony lub napełniony wodą.
Page 234 IP44 Temperatura otoczenia °C -10 ... +35 Wymiary Długość Szerokość Wysokość Masa AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Napięcie przyłącza V DC Maks. pobór prądu Pobór mocy 30 ... 260 30 ... 260 Max. wydajność pompowania...
Page 235 Dopuszczalne parametry wody Świeża woda Woda basenowa Woda słona Odczyn pH 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Twardość 8 … 15 8 … 15 20 … 30 Chlor wolny mg/l <0,3 <0,6 <0,3 Zawartość chlorków mg/l <250 <250 <22000 Zawartość...
Page 236 Původní návod. VAR OVÁNÍ VAROVÁNÍ  Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.  Tento přístroj smí používat děti od 8 let a osoby se sníženými těles- nými, senzorickými nebo mentálními schopnosti nebo s nedostateč- nými zkušenostmi a znalostmi pouze v případě, že jsou pod dohle- dem, nebo že jsou poučeny o bezpečném používání...
Page 237 • Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout. • Nikdy neprovádějte technické změny na přístroji. • Provádějte na přístroji pouze činnosti, popisované v tomto návodu. • Používejte pouze originální náhradní díly a příslušenství. • Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost OASE.
Page 238 Použití v souladu s určeným účelem Výrobek, popsaný v tomto návodu, používejte pouze následujícím způsobem: • Pro čerpání normální rybniční vody pro filtrační systémy, systémy vodopádů a potoků. • Pro použití v plaveckých a koupacích rybnících při dodržení národních předpisů pro zřizovatele. •...
Page 239 • Funkce SFC optimalizuje otáčky čerpadla a tím i množství vody výtlačnou výšku v závislosti na teplotě vody. Přípojka řízení • K ovládání čerpadla je nutná řídicí jednotka OASE Eco Control (příslušenství). • Alternativně můžete čerpadlo zapojit do sítě OASE Control. • Informace o systému OASE Control najdete na stránkách www.oase.com.
Page 240 Hadicová vsuvka ∅ 50 mm Hadicová vsuvka ∅ 38 mm Hadicová vsuvka ∅ 50 mm nebo ∅ 63 mm Hadicové spony k upevnění hadic na hadicové vsuvky. Symboly na přístroji Přístroj je prachotěsný a vodotěsný do 4 m. Možná nebezpečí pro osoby s kardiostimulátory. Přístroj používejte pouze s bezpečnostním transformátorem.
Page 241 (zimní provoz, pře- chodný provoz a letní provoz).  SFC nepracuje v osazení v suché jímce. Při použití hladinového sběrače, satelitního filtru nebo řídicí jednotky OASE InScenio může být podle podmínek zařízení vhodné funkci SFC vy- pnout. AMX0024...
Page 242 Instalace a připojení Čerpalo může být instalováno buď ponořené (ve vodě) nebo na suchu (mimo vodu) budou. Použití čerpadla je přípustné jen za dodržování uvedených parametrů vody. (→ Povolené hodnoty vody) • Bazénová voda nebo slaná voda mohou narušit vzhled přístroje. Tyto újmy jsou ze záruky vy- loučeny.
Page 243 Otočte plášť čerpadla Výstup čerpadla můžete orientovat takto: • Horizontálně, směrem doprava (standard). • Vertikálně, směrem nahoru (nutná přestavba). AMX0023...
Page 244 Připojení řízení K ovládání čerpadla je nutná řídicí jednotka OASE Eco Control (příslušenství). AMX0158 Alternativně můžete čerpadlo zapojit do sítě OASE Control. Informace získáte na stránkách www.oase.com. EGC0009  Další informace najdete v návodu k použití příslušenství. Připojení a odpojení konektorů OASE Control PLX0004 UPOZORNĚNÍ...
Page 245 Instalace ponořeného přístroje Připojení AMX0021 Zástrčku zatím nezapojujte do zásuvky! Instalace AMX0074 • Postavte čerpadlo vodorovně na pevný podklad, zbavený bahna. • Zajistěte bezpečnou stabilitu čerpadla. • Používejte čerpadlo pouze za předpokladu, že je kompletně ponořeno pod vodou.  Pomocí lanka můžete čerpadlo snadno vytáhnout z vody. −...
Page 246 Instalace přístroje na suchu Připojení AquaMax Eco Expert 20000 / 12 V • Ke vstupu a výstupu lze připojit hadice nebo trubky. Doporučení: – Do délky 5 m: Použijte hadicové vsuvky a hadice 50 mm (2"). – Od délky 5 m: Použijte trubky DN 75 nebo DN 100.
Page 247 Instalace AMX0079 • Postavte čerpadlo vodorovně na pevný podklad, zbavený bahna. • Zajistěte bezpečnou stabilitu čerpadla.  Pro bezpečnou stabilitu můžete přístroj přišroubovat ke vhodnému podkladu. AMX0167 Spojení spínacího zdroje s čerpadlem UPOZORNĚNÍ V případě vniknutí vody do konektorových spojů dojde ke zničení čerpadla. ...
Page 248 Uvedení do provozu UPOZORNĚNÍ Přístroj se zničí, pokud se bude provozovat se stmívačem. Obsahuje citlivé elektrické součásti. Přístroj nepřipojujte ke stmívatelnému zdroji proudu.  UPOZORNĚNÍ Čerpadlo nesmí běžet nasucho. Jinak dojde ke zničení čerpadla.  Používejte čerpadlo pouze za předpokladu, že je ponořeno nebo zaplaveno. ...
Page 249 • Na čerpadle vyčistěte především rotorovou jednotku a kryt čerpadla. • Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění: – Čistič čerpadel PumpClean od OASE. – Domácí čističe bez obsahu octa a chlóru. • Po čištění důkladně opláchněte všechny díly čistou vodou.
Page 250  Výměna ložiska vyžaduje zvláštní znalosti a nástroje. Nechte ložisko vyměnit specializovaným prodejcem OASE nebo zašlete čerpadlo společnosti OASE. UPOZORNĚNÍ Rotorová jednotka obsahuje silný magnet, který přitahuje magnetické částice (např. železné pi- liny).
Page 251 Uložení/zazimování Přístroj je bezpečný v mrazu do minus 20 °C. Pokud byste přístroj skladovali mimo jezírko, pro- veďte důkladné vyčištění měkkým kartáčem a vodou, zkontrolujte ho na poškození a uložte ho ponořený nebo naplněný vodou. Vidlici přívodního vedení neponořujte do vody! Odstraňování...
Page 252 IP44 Okolní teplota °C -10 až +35 Rozměry Délka Šířka Výška Hmotnost AquaMax Eco Expert 20 000 / 12 V 27000 / 12 V Připojovací napětí V DC Maximální spotřeba proudu Příkon 30 až 260 30 až 260 Max. čerpací výkon...
Page 253 Povolené hodnoty vody Čerstvá voda Bazénová voda Slaná voda Hodnota pH 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Tvrdost 8 až 15 8 až 15 20 až 30 Volný chlor mg/l <0,3 <0,6 <0,3 Obsah chloridu mg/l <250 <250 <22000 Obsah soli...
Page 254 Originálny návod VÝSTRAH A VÝSTRAHA  Odpojte všetky elektrické prístroje vo vode od elektrickej siete, skôr ako siahnete do vody. V opačnom prípade hrozia ťažké zranenia alebo smrť elektrickým prúdom.  Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so zní- ženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami a znalosťami, keď...
Page 255 • Nikdy na prístroji nevykonávajte technické zmeny. • Na prístroji vykonávajte iba činnosti, ktoré sú popísané v tomto návode. • Používajte len originálne náhradné diely príslušenstvo. • V prípade problémov sa obráťte na autorizovaný zákaznícky servis alebo na spoločnosť OASE.
Page 256 Použitie v súlade s určeným účelom Výrobok opísaný v tomto návode používajte výlučne týmto spôsobom • Pre čerpanie normálnej rybničnej vody pre filtračné systémy, vodopády a potoky. • Pre použitie v plávacích a kúpacích jazierkach pri dodržaní národných predpisov pre zriaďova- teľov.
Page 257 • Funkcia SFC optimalizuje počet otáčok čerpadla a tým aj množstvo vody a prepravnú výšku v zá- vislosti od teploty vody. Prípojka riadenia • Na obsluhu čerpadla je potrebné riadiace zariadenie OASE Eco Control (príslušenstvo). • Prípadne môžete čerpadlo pripojiť do siete OASE Control. • Informácie o OASE Control nájdete na adrese www.oase.com.
Page 258 Hadicové hrdlo ∅ 50 mm Hadicové hrdlo ∅ 38 mm Hadicové hrdlo ∅ 50 mm alebo ∅ 63 mm Hadicová spona na upevnenie hadíc na hadicové hrdlá. Symboly na zariadení Prístroj je prachotesný a vodotesný do 4 m. Možné nebezpečenstvo pre osoby s kardiostimulátormi. Prístroj prevádzkujte len s bezpečnostným transformátorom.
Page 259 (zimná prevádzka, prechodná prevádzka a letná prevádzka).  SFC nefunguje v prípade montáže na sucho. Pri použití hladinového zberača, satelitného fil- tra alebo ovládacej jednotky OASE InScenio môže byť podmienene zariadením vhodné, vy- pnúť funkciu SFC. AMX0024...
Page 260 Inštalácia a pripojenie Čerpadlo sa môže ponoriť (do vody) alebo umiestniť na suchu (mimo vody). Použitie čerpadla je prípustné len pri dodržaní uvedených hodnôt vody. (→ Povolené hodnoty vody) • Bazénová voda alebo slaná voda môže negatívne ovplyvniť vzhľad prístroja. Tieto negatívne ovplyvnenia sú...
Page 261 Otáčanie telesa čerpadla Výstup čerpadla je možné usporiadať nasledovne: • Horizontálne, smerom doprava (štandard). • Vertikálne, smerom nahor (potrebná prestavba). AMX0023...
Page 262 Pripojenie riadenia Na obsluhu čerpadla je potrebné riadiace zariadenie OASE Eco Control (príslušenstvo). AMX0158 Prípadne môžete čerpadlo pripojiť do siete OASE Control. Ďalšie informácie na adrese www.oase.com. EGC0009  Ďalšie informácie nájdete v návode na použitie príslušenstva. Vytvorte a uvoľnite regulované spojenie OASE...
Page 263 Inštalácia zariadenia pod vodou Pripojenie AMX0021 Sieťovú zástrčku ešte nezasúvajte do zásuvky! Inštalácia AMX0074 • Postavte čerpadlo vodorovne na pevný podklad bez bahna. • Zaistite bezpečné postavenie čerpadla. • Prevádzkujte čerpadlo len vtedy, keď je úplne ponorené pod vodou.  Pomocou ťažného lanka môžete čerpadlo jednoducho vytiahnuť...
Page 264 Suché osadenie zariadenia Pripojenie AquaMax Eco Expert 20000 / 12 V • Na vstupe a výstupe sa môžu pripojiť hadice alebo rúrky. Odporúčanie: – Do dĺžky 5 m: Použite 50 mm (2") hadicové hrdlá a hadice. – Od dĺžky 5 m: Používajte rúry DN 75 alebo DN 100.
Page 265 Inštalácia AMX0079 • Postavte čerpadlo vodorovne na pevný podklad bez bahna. • Zaistite bezpečné postavenie čerpadla.  Bezpečný stav dosiahnete tak, že zariadenie priskrutkujete na vhodný podklad. AMX0167 Spojenie spínacieho zdroja s čerpadlom UPOZORNENIE Čerpadlo sa poškodí, ak sa do konektorov dostane voda. ...
Page 266 Uvedenie do prevádzky UPOZORNENIE Prístroj sa zničí ak sa prevádzkuje s regulátorom. Obsahuje citlivé elektrické súčiastky. Nepripájajte prístroj k zdroju prúdu s regulovateľnou intenzitou napájania.  UPOZORNENIE Čerpadlo nesmie bežať nasucho. V opačnom prípade sa čerpadlo zničí.  Čerpadlo prevádzkujte len vtedy, keď je úplne ponorené alebo zatopené. ...
Page 267 • Na čerpadle vyčistite predovšetkým obežnú jednotku a teleso čerpadla. • Odporúčané čistiace prostriedky pri silnom usadzovaní vápnika: – čistič čerpadiel PumpClean od spoločnosti OASE. – čistiaci prostriedok bez obsahu octu a chlóru. • Po čistení všetky diely dôkladne opláchnite čistou vodou.
Page 268  Výmena ložiska vyžaduje špeciálne vedomosti a nástroje. Ložisko nechajte vymeniť vášmu od- bornému predajcovi spoločnosti OASE alebo čerpadlo pošlite do spoločnosti OASE. UPOZORNENIE Rotor obsahuje silný magnet, ktorý priťahuje magnetické častice (napr. železné piliny). Neodstrá- nené častice môžu spôsobiť nenapraviteľné škody na rotore a bloku motora.
Page 269 Uloženie/prezimovanie Prístroj je bezpečný v mraze do mínus 20 °C. Pokiaľ by ste prístroj skladovali mimo jazierko, vyko- najte dôkladne vyčistenie mäkkou kefou a vodou, skontrolujte ho na poškodenie a uložte ho po- norený alebo naplnený vodou. Vidlicu prívodného vedenia neponárajte do vody! Odstráňte poruchu Porucha Príčina...
Page 270 Trieda krytia IP44 Teplota okolitého prostredia °C -10 ... +35 Rozmery Dĺžka Šírka Výška Hmotnosť AquaMax Eco Expert 20000/12 V 27000/12 V Napájacie napätie V DC Max. spotreba prúdu Príkon 30 ... 260 30 ... 260 Max. výkon čerpadla 19300 27000 Max.
Page 271 Povolené hodnoty vody Dĺžka kábla Bazénová voda Slaná voda Hodnota pH 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Tvrdosť 8 … 15 8 … 15 20 … 30 Voľný chlór mg/l <0,3 <0,6 <0,3 Obsah chloridu mg/l <250 <250 <22000 Obsah soli...
Page 272 Originalna navodila. OPOZORILO OPOZORILO  Vse električne naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo. Drugače lahko pride do hudih telesnih poškodb ali smrti zaradi električnega udara.  To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzo- rom ali so bile seznanjene z varno uporabo naprave in razumejo po-...
Page 273 • Naprave v nobenem primeru ni dovoljeno tehnično spreminjati. • Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih. • Uporabljajte le originalne nadomestne dele in opremo. • Pri težavah se obrnite na pooblaščeni servisni center ali družbo OASE.
Page 274 Pravilna uporaba Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način: • Za črpanje običajne vode iz ribnikov za filtrirne sisteme, sisteme slapov in potočne sisteme. • Za namestitev v ribnike za plavanje in kopanje v skladu z veljavnimi lokalnimi predpisi v zvezi z namestitvijo.
Page 275 • Funkcija SFC optimizira hitrost črpalke in s tem količino vode in višino dovoda glede na tempera- turo vode. Priključek za krmiljenje • Za upravljanje črpalke potrebujete krmilno napravo OASE Eco Control (dodatna oprema). • Alternativno lahko črpalko integrirati v omrežje OASE Control. • Informacije o OASE Control najdete na spletne mestu www.oase.com.
Page 276 Navojni priključek ∅ 50 mm Navojni priključek ∅ 38 mm Navojni priključek ∅ 50 mm ali ∅ 63 mm Cevne objemke za pritrditev cevi na nastavke za cevi. Simboli na napravi Naprava je do 4 m zatesnjena pred prahom in vodo. Obstaja nevarnost za ljudi s srčnim spodbujevalnikom.
Page 277 (zimsko delovanje, prehodno delovanje in poletno obratovanje).  Funkcija SFC ne deluje, če napravo postavite na suho. Za uporabo skimerja, satelitskega fil- tra ali krmilne naprave OASE InScenio velja priporočilo, ki je odvisno od naprave, da je treba izključiti funkcijo SFC. AMX0024...
Page 278 Postavitev in priklop Črpalko lahko namestite potopljeno (v vodi) ali na suhem (izven vode). Uporaba črpalke je dovoljena le ob upoštevanju navedenih vodnih vrednosti. (→ Dovoljene vre- dnosti vode) • Bazenska ali slana voda lahko poškodujeta optiko naprave. Tovrstne poškodbe garancija izklju- čuje.
Page 279 Obračanje ohišja črpalke Izhod črpalke je lahko usmerjen na naslednji način: • Vodoravno, usmerjeno desno (privzeto). • Navpično, obrnjeno navzgor (potrebna predelava). AMX0023...
Page 280 Povezovanje krmiljenja Za upravljanje črpalke potrebujete krmilno napravo OASE Eco Control (dodatna oprema). AMX0158 Alternativno lahko črpalko integrirati v omrežje OASE Control. Informacije o tem lahko najdete na www.oase.com. EGC0009  Dodatne informacije najdete v navodilih za uporabo dodatne opreme.
Page 281 Postavitev naprave pod gladino Priključitev AMX0021 Vtiča še ne vstavljajte v vtičnico! Postavitev AMX0074 • Črpalko namestite vodoravno na trdni podlagi brez blata. • Poskrbite, da bo črpalka stabilno nameščena. • Črpalko uporabljajte samo, če je v celoti potopljena v vodo. ...
Page 282 Postavitev naprave na suhem Priključitev AquaMax Eco Expert 20000 / 12 V • Na vhod in izhod lahko priključite gibke ali toge cevi. Priporočilo: – Do dolžine 5 m: Uporabite 50 mm (2") navojne priključke in cevi. – Od dolžine 5 m: Uporabite cevi DN 75 ali DN 100.
Page 283 Postavitev AMX0079 • Črpalko namestite vodoravno na trdni podlagi brez blata. • Poskrbite, da bo črpalka stabilno nameščena.  Za varno postavitev lahko napravo privijete na primerno površino. AMX0167 Priključitev stikalnega napajalnika v črpalko NASVET Črpalka se poškoduje, če voda vdre v vtični nastavek. ...
Page 284 Zagon NASVET Naprava bo uničena, če jo boste uporabljali s senčnikom. Vsebuje občutljive električne sestavne dele.  Naprave ne smete priključiti v senčni priključek. NASVET Črpalka ne sme delovati na suho. V nasprotnem primeru se lahko okvari.  Črpalko uporabljajte samo, ko je potopljena ali poplavljena. ...
Page 285 • Na črpalki očistite predvsem tekalno enoto in ohišje črpalke. • Priporočeno čistilno sredstvo pri trdovratnih poapnitvah: – Čistilo za črpalke PumpClean družbe OASE. – Hišna čistila, ki ne vsebujejo kisa ali klora. • Po čiščenju morate vse dele temeljito izprati z vodo.
Page 286  Za zamenjavo ležaja so potrebni posebno znanje in orodje. Ležaj dajte zamenjati strokovnjaku družbe OASE ali pa črpalko pošljite družbi OASE. NASVET Tekalna enota vsebuje močne magnete, ki privlačijo magnetne delce (npr. železne opilke). Delci, ki ostanejo sprijeti, lahko povzročijo nepopravljive poškodbe na tekalni enoti in bloku motorja.
Page 287 Skladiščenje/Prezimovanje Naprava je varna pred zmrzaljo do temperature minus 20 °C. Če nameravate skladiščiti napravo izven območja ribnika, jo predhodno temeljito očistite in preverite glede poškodb ter je hranite potopljeno ali napolnjeno z vodo. Omrežnega vtiča ne potapljajte pod vodno gladino! Odpravljanje motenj Motnja Vzrok...
Page 288 Razred zaščite IP44 Temperatura okolja °C -10 ... +35 Dimenzije Dolžina Širina Višina Teža AquaMax Eco Expert 20000/12 V 27000/12 V Priključna napetost V DC Najv. odjem toka Nazivna moč 30 ... 260 30 ... 260 Najv. moč črpanja 19300 27000 Najv.
Page 289 Dovoljene vrednosti vode Sveža voda Bazenska voda Slana voda pH-vrednost 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Trdota 8 … 15 8 … 15 20 … 30 Prosti klor mg/l <0,3 <0,6 <0,3 Vsebnost klorida mg/l <250 <250 <22000 Vsebnost soli <0,4...
Page 290 Originalni priručnik. UPOZ ORENJ E UPOZORENJE  Prije posezanja u vodu odvojite sve električne uređaje koji se nalaze u vodi od električne mreže. U suprotnom postoji mogućnost teških oz- ljeda ili smrti zbog električnog udara.  Djeca starija od 8 godina i osobe sa smanjenim tjelesnim, osjetilnim ili psihičkim sposobnostima ili s nedovoljnim iskustvom i znanjem smiju rabiti ovaj uređaj ako su pod nadzorom ili ako su podučene o sigurnoj uporabu uređaja i razumiju opasnosti koje iz toga proizlaze.
Page 291 • Položite vodove tako da su zaštićeni od oštećenja i da nitko ne može pasti preko njih. • Nikada ne obavljajte tehničke izmjene na uređaju. • Na uređaju obavljajte samo radove opisane u ovom priručniku. • Uporabite samo originalne rezervne dijelove i pribor. • U slučaju problema obratite se ovlaštenoj servisnoj službi ili tvrtki OASE.
Page 292 Namjensko korištenje U ovim uputama opisan proizvod upotrebljavajte isključivo kao što slijedi: • Za crpljenje normalne stajaće vode za filtracijske sustave, sustave vodopada i sustave po- točića. • Za uporabu u jezercima za plivanje i kupanje u skladu s nacionalnim propisima o gradnji. •...
Page 293 • Funkcija SFC optimizira brzinu vrtnje pumpe a time i količinu vode i dobavnu visinu u odnosu na temperaturu vode. Priključak upravljača • Za upravljanje pumpom potreban je upravljački uređaj OASE Eco Control (dodaci). • Umjesto toga, pumpa se može priključiti na OASE Control-mrežu. • Informacije za OASE Control možete pronaći na www.oase.com.
Page 294 Crijevna navlaka ∅ 50 mm Crijevna navlaka ∅ 38 mm Crijevna navlaka ∅ 50 mm odnosno ∅ 63 mm Obujmice za cijevi za pričvršćivanje cijevi na navlake za cijevi. Simboli na uređaju Uređaj je nepropustan za prašinu i vodu do 4 m. Moguće opasnosti za osobe sa srčanim elektrostimulatorima.
Page 295 (zimski način rada, prije- lazni način rada, ljetni način rada).  SFC ne funkcionira pri postavljanju na suho mjesto. Prilikom uporabe skimera, satelitskog filtra ili upravljačkog uređaja OASE InScenio ovisno o sustavu može biti preporučljivo isklju- čiti funkciju SFC. AMX0024...
Page 296 Postavljanje i priključivanje Pumpa se može postaviti ili uronjena (u vodu) ili na suho (izvan vode). Uporaba crpke dopuštena je samo uz pridržavanje navedenih vrijednosti vode. (→ Dopuštene vri- jednosti vode) • Voda iz bazena ili slana voda mogu štetiti izgledu uređaja. Takva oštećenja nisu obuhvaćena jamstvom.
Page 297 Okretanje kućišta crpke Izlaz se može usmjeriti na sljedeće načine: • Vodoravno, prema desno (standardna postavka). • Okomito, prema gore (potrebne preinake). AMX0023...
Page 298 Priključivanje upravljača Za upravljanje pumpom potreban je upravljački uređaj OASE Eco Control (dodaci). AMX0158 Umjesto toga, pumpa se može priključiti na OASE Control-mrežu. Informacije o tome možete pronaći na www.oase.com. EGC0009  Daljnje informacije možete pronaći u uputama za upotrebu za dodatke.
Page 299 Uređaj postavite uronjen Priključiti AMX0021 Još uvijek nemojte uključiti utikač u utičnicu! Postavljanje AMX0074 • Postavite pumpu vodoravno na čvrstu podlogu bez blata. • Pobrinite se za siguran položaj pumpe. • Radite s pumpom samo ako je ona potpuno uronjena pod vodu. ...
Page 300 Uređaj postavite na suhom Priključiti AquaMax Eco Expert 20000 / 12 V • Na ulazu i izlazu mogu se priključiti crijeva ili cijevi. Preporuka: – Do 5 m dužine: 50 mm (2") upotrebljavajte crijevne tuljke i crijeva. – Od 5 m dužine: Upotrijebite cijevi od DN 75 ili DN 100.
Page 301 Postavljanje AMX0079 • Postavite pumpu vodoravno na čvrstu podlogu bez blata. • Pobrinite se za siguran položaj pumpe.  Za siguran razmak, uređaj možete pričvrstiti na prikladnu podlogu. AMX0167 Spajanje napajanja s pumpom NAPOMENA Pumpa će se uništiti ako voda prodre u utične spojnice. ...
Page 302 Stavljanje u pogon NAPOMENA Uređaj će se uništiti ako se koristi s prigušivačem. Sadrži osjetljive električne dijelove. Ne priključujte uređaj na električno napajanje s regulatorom.  NAPOMENA Pumpa ne smije raditi na suho. U suprotnom će se pumpa uništiti.  Pumpu stavljajte u pogon samo ako je ona potpuno potopljena odnosno uronjena pod vodu.
Page 303 • Na pumpi naročito temeljito očistite rotor i kućište pumpe. • Preporučena sredstva za čišćenje tvrdokornih naslaga vapnenca: – Sredstvo za čišćenje PumpClean tvrtke OASE. – Kućansko sredstvo za čišćenje bez octa i klora. • Nakon čišćenja sve dijelove isperite čistom vodom.
Page 304  Zamjena ležaja zahtijeva posebna znanja i alate. Zatražite zamjenu ležaja od ovlaštenog distri- butera tvrtke OASE ili pošaljite pumpu tvrtki OASE. NAPOMENA Rotor sadrži snažan magnet koji privlači magnetske čestice (npr. željeznu piljevinu). Preostale če- stice mogu nepopravljivo oštetiti rotor i kućište motora.
Page 305 Skladištenje / čuvanje tijekom zime Uređaj je zaštićen od smrzavanja do -20°C. Ako uređaj skladištite izvan jezerca, temeljito ga očis- tite, provjerite nije li oštećen te ga pohranite uronjenog ili napunjenog vodom. Strujni utikač ne uranjajte u vodu! Otklanjanje neispravnosti Neispravnost Uzrok Rješenje...
Page 306 IP44 Okolna temperatura °C -10 ... +35 Dimenzije Duljina Širina Visina Masa AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Priključni napon V DC Maks. potrebna struja Primljena snaga 30 ... 260 30 ... 260 Maks. pumpni učinak...
Page 307 Dopuštene vrijednosti vode Svježa voda Bazenska voda Slana voda pH-vrijednost 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Tvrdoća 8 … 15 8 … 15 20 … 30 Slobodan klor mg/l <0,3 <0,6 <0,3 Sadržaj klorida mg/l <250 <250 <22000 Sadržaj soli <0,4...
Page 308 Traducerea instrucțiunilor originale AVERTIZ ARE AVERTIZARE  Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare.  Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă...
Page 309 • Nu efectuaţi niciodată modificări tehnice ale aparatului. • Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni. • Utilizaţi numai piese de schimb şi accesorii originale. • În caz de probleme, contactați serviciului autorizat pentru clienți sau OASE.
Page 310 Utilizarea în conformitate cu destinaţia Utilizați produsul descris în acest manual doar după cum urmează: • Pentru pomparea apei obişnuite pentru sisteme de filtrare, sisteme cascadă şi sisteme pârâu. • Se poate monta în iazuri pentru înotat sau pentru îmbăiere, cu respectarea normelor de insta- lare pe plan naţional.
Page 311 Conexiune comandă • Pentru utilizarea pompei este necesar dispozitivul de comandă OASE Eco Control (accesoriu). • Alternativ, pompa poate fi integrată într-o rețea OASE Control. • Informații în legătură cu OASE Control puteți găsi la www.oase.com.
Page 312 Pâlnie furtun ∅ 50 mm Pâlnie furtun ∅ 38 mm Pâlnie furtun ∅ 50 mm respectiv ∅ 63 mm Cleme pentru fixarea furtunurilor la duzele de furtun. Simbolurile de pe aparat Aparatul este etanșat împotriva prafului și a apei până la 4 m. Posibile pericole pentru persoane cu stimulatoare cardiace.
Page 313 și funcționare de vară).  SFC nu funcționează la amplasarea în mediu uscat. La montarea unui separator, a unui filtru auxiliar sau a unui aparat de comandă InScenio OASE, poate fi recomandabilă dezactivarea funcţiei SFC, în anumite condiţii specifice instalaţiei. AMX0024...
Page 314 Amplasarea şi racordarea Pompa poate fi instalată imersată (în apă) sau pe uscat (afară din apă). Utilizarea pompei este admisă numai prin respectarea valorilor date ale apei. (→ Valori permise ale apei) • Apa de piscină sau apa sărată pot influenţa negativ echipamentul optic al aparatului. Aceste influenţe negative sunt excluse din condiţiile de garanţie pentru produs.
Page 315 Rotirea carcasei pompei Ieșirea pompei poate fi orientată astfel: • orizontal, spre dreapta (standard). • vertical, în sus (necesită modificare). AMX0023...
Page 316 Conectarea sistemului de comandă Pentru utilizarea pompei este necesar dispozitivul de comandă OASE Eco Control (accesoriu). AMX0158 Alternativ, pompa poate fi integrată într-o rețea OASE Control. Informații în legătură cu aceasta puteți găsi la www.oase.com. EGC0009  Informații suplimentare găsiți în Instrucțiunile de utilizare ale accesoriilor.
Page 317 Amplasare aparat imersat Conectare AMX0021 Nu introduceți încă ștecherul în priză! Montare AMX0074 • Așezați pompa orizontal pe o fundație solidă, fără noroi. • Asigurați pompei o poziție stabilă. • Acționați pompa numai atunci când este complet scufundată în apă. ...
Page 318 Amplasaţi aparatul pe o suprafaţă uscată Conectare AquaMax Eco Expert 20000 / 12 V • La ieșire și la intrare pot fi racordate furtunuri sau țevi. Recomandare: – Până la o lungime de 5 m: Folosiți duze de furtun și furtunuri de 50 mm (2").
Page 319 Montare AMX0079 • Așezați pompa orizontal pe o fundație solidă, fără noroi. • Asigurați pompei o poziție stabilă.  Pentru stabilitate, puteți fixa aparatul cu șuruburi pe un suport adecvat. AMX0167 Legaţi alimentarea cu comutare cu pompa INDICAȚIE Pompa este deteriorată, dacă apa pătrunde în conectorul cu fișă. ...
Page 320 Punerea în funcțiune INDICAȚIE Aparatul se distruge, dacă este acționat cu un reostat. Conține componente electrice sensibile. Nu conectaţi aparatul la o alimentare cu curent cu intensitate reglabilă.  INDICAȚIE Nu este permisă funcţionarea uscată a pompei. În caz contrar, pompa se distruge. ...
Page 321 • La pompă, curăţaţi în special unitatea de funcţionare şi carcasa pompei. • Agenţi de curăţare recomandaţi în cazul depunerilor de calcar persistente: – Detergent pentru pompe PumpClean de la OASE. – Detergent casnic fără oţet şi clor. • După curăţare clătiţi temeinic toate piesele cu apă curată.
Page 322 şi trebuie să fie schimbat concomitent cu unitatea de funcţionare.  Schimbarea lagărului necesită cunoştinţe şi scule speciale. Dispuneți schimbarea lagărului de către reprezentantul comercial OASE sau trimiteți pompa la firma OASE. INDICAȚIE Unitatea de funcționare conține un magnet puternic care atrage particulele magnetice (de ex.
Page 323 Depozitare/depozitare pe timp de iarnă Aparatul este rezistent la îngheţ până la minus 20 °C. Dacă depozitaţi aparatul în afara iazului, efectuaţi o curăţare amănunţită cu o perie moale şi apă, verificaţi să nu existe deteriorări şi depo- zitaţi-l imersat sau plin cu apă. Nu introduceţi în apă fişa de alimentare ! Resetarea defecțiunii Defecțiune Cauză...
Page 324 IP44 Temperatură ambiantă °C -10 ... +35 Dimensiuni Lungime Lățime Înălțime Masa AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Tensiune de conexiune V c.c. Consum max. de curent Putere consumată 30 ... 260 30 ... 260 Debitul max.
Page 325 Valori permise ale apei Apă proaspătă Apă de piscină Apă sărată Valoare pH 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Duritate 8 …15 8 …15 20 …30 Clor liber mg/l <0,3 <0,6 <0,3 Conținut de cloruri mg/l <250 <250 <22000 Conținut de sare...
Page 326 Оригинално ръководство. ПРЕДУП РЕЖДЕНИ Е ПРЕДУПРЕЖДЕНИЕ  Преди да бъркате във водата, изключете всички електри- чески уреди във водата от електрическата мрежа. В проти- вен случай има опасност от тежки наранявания или смърт поради токов удар.  Този уред може да се използва от деца от 8-годишна въз- раст...
Page 327 • Никога не извършвайте технически промени по уреда. • По уреда извършвайте само работите, които са описани в настоящото ръководс- тво. • Използвайте само оригинални резервни части и аксесоари. • При проблеми се обърнете към оторизирания сервиз или към OASE.
Page 328 Употреба по предназначение Използвайте продукта, описан в това ръководство, само както следва: • За изпомпване на обикновена езерна вода за филтрационни системи, водопади и каскадни системи. • За използване в плувни басейни и басейни за къпане при спазване на национал- ните...
Page 329 вода и височината на изпомпване в зависимост от температурата на водата. Управление на връзката • За управление на помпата е необходим контролерът OASE Eco Control (аксесоар). • Алтернативно помпата може да бъде свързана в мрежа OASE Control. • Информация за OASE Control ще откриете на адрес www.oase.com.
Page 330 Диаметър на маркуча ∅ 50 mm Диаметър на маркуча ∅ 38 mm Диаметър на маркуча ∅ 50 mm или ∅ 63 mm Скоби за маркуч за фиксиране на маркучи върху накрайника за маркучи. Символи върху уреда Уредът е прахо- и водонепроницаем до 4 m. Възможен...
Page 331 дата подпомага биологията на езерото (зимен режим, преходен режим и летен ре- жим).  Функцията SFC не функционира при сух монтаж. При използване на цедка за обиране на замърсяванията, сателитен филтър или уред за управление OASE InScenio може, в зависимост от системата, да е препоръчително да изключите функцията SFC. AMX0024...
Page 332 Монтаж и свързване Помпата може да бъде монтирана потопена (във водата) или на сухо (извън водата). Използването на помпата е допустимо само при спазване на посочените стойности на водата. (→ Допустими стойности на водата) • Водата от басейн или солената вода могат да повлияят негативно на външния вид на...
Page 333 Завъртане на корпуса на помпата Изходът на помпата може да бъде монтиран по следния начин: • Хоризонтално, сочейки надясно (стандартно). • Вертикално, сочейки нагоре (необходима е модификация). AMX0023...
Page 334 Свързване на управлението За управление на помпата е необходим контролерът OASE Eco Control (аксесоар). AMX0158 Алтернативно помпата може да бъде свързана в мрежа OASE Control. Информация за това ще получите на www.oase.com. EGC0009  Повече информация можете да намерите в ръководството за употреба към ак- сесоара.
Page 335 Монтирайте уреда потопен Свързване AMX0021 Все още не включвайте мрежовия адаптер в контакта! Инсталация AMX0074 • Поставете помпата хоризонтално върху твърда, чиста от шлам основа. • Осигурете стабилно положение на помпата. • Използвайте помпата само ако тя е напълно потопена под вода. ...
Page 336 Поставете уреда сух Свързване AquaMax Eco Expert 20000 / 12 V • Маркучи или тръби могат да бъдат свързани към входа и изхода. Препоръка: – До 5 m дължина: Използвайте накрайници за маркучи и маркучи 50 mm (2"). – От 5 m дължина: Използвайте тръби DN 75 или DN 100.
Page 337 Инсталация AMX0079 • Поставете помпата хоризонтално върху твърда, чиста от шлам основа. • Осигурете стабилно положение на помпата.  За да се направи фиксирано позициониране, можете да завинтите уреда към подходяща повърхност. AMX0167 Свържете захранващия блок с помпата УКАЗАНИЕ Помпата се поврежда при навлизане на вода в щепселните съединители. Никога...
Page 338 Пускане в експлоатация УКАЗАНИЕ Уредът се поврежда, когато се работи с димер. Съдържа чувствителни електри- чески компоненти. Не свързвайте уреда към електрозахранване с димер.  УКАЗАНИЕ Помпата не трябва да работи без вода. В противен случай помпата ще се повреди. Използвайте...
Page 339 • На помпата почиствайте особено работния елемент и корпуса. • Препоръчани почистващи препарати при упорити варовикови отлагания: – Почистващ препарат за помпата PumpClean от OASE. – Домакински почистващ препарат без съдържание на оцет и хлор. • След почистването изплакнете основно всички части с чиста вода.
Page 340 част и трябва да се сменя едновременно с работния елемент. Смяната на лагера изисква специални познания и инструменти. Възложете смя-  ната на лагера на дистрибутора на OASE или изпратете помпата на OASE. УКАЗАНИЕ Работният елемент съдържа силен магнит, който привлича магнитни частици (напр.
Page 341 Съхранение/Зазимяване Уредът е защитен от замръзване при температура до минус 20°C. Ако го съхраня- вате извън езерото, трябва да го почистите основно с мека четка и вода, да го про- верите за повреди и да го съхранявате потопен във вода или напълнен с вода. Не потапяйте...
Page 342 Околна температура °C -10 ... +35 Размери Дължина Широчина Височина Тегло AquaMax Eco Expert 20 000 / 12 V 27 000 / 12 V Захранващо напрежение V DC Макс. консумация на ток Консумирана енергия 30 ... 260 30 ... 260 Макс.
Page 343 Допустими стойности на водата Тип Чиста вода Вода от басейн Солена вода pH-стойност 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Твърдост 8 … 15 8 … 15 20 … 30 Свободен хлор mg/l <0,3 <0,6 <0,3 Хлоридно съдържание mg/l <250 <250...
Page 344 Оригінальний посібник з експлуатації. ПОПЕРЕДЖЕННЯ УВАГА!  Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ура- ження електричним струмом.  Цей пристрій може використовуватися дітьми віком від 8 років, а...
Page 345 • Не здійснюйте технічних змін у пристрої. • Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції. • Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі. • Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію OASE.
Page 346 Використання пристрою за призначенням Використовуйте пристрій, описаний у цій інструкції, лише наступним чином: • Для перекачування звичайної ставкової води для фільтрів, водоспадів та штучних струмків. • Для використання у плавальних басейнах і ставках за умови дотримання держав- них будівельних норм. •...
Page 347 Опис виробу Огляд AMX0075 Вхід (сторона всмоктування) • З фільтрувальним кошиком (3) для фільтрування дна ставка у зануреному поло- женні. • З наконечником для шланга для під'єднання шланга при встановленні у сухому мі- сці. Вихід (сторона нагнітання) • Патрубок зливного шлангу у ставок (напр., через течію струмка). •...
Page 348 Роз'єм системи керування • Для керування насосом потрібен блок керування OASE Eco Control (додаткове обла- днання). • В якості альтернативи насос можна інтегрувати у мережу OASE Control. Наконечник для шланга ∅50 мм • Інформацію про OASE Control Ви знайдете на сайті www.oase.com.
Page 349 тури підтримує біологічну систему ставка (зимовий режим, перехідний режим та літ- ній режим роботи).  SFC не працює при сухому встановленні. У разі використання скімера, супут- нього фільтра або блоку керування OASE InScenio може бути доцільно пора- дити залежно від системи вимикати функцію SFC. AMX0024...
Page 350 Встановлення та підключення Насос можна встановлювати безпосередньо зануреним (у воді) або в сухому місці (поза водою). Експлуатація насоса дозволена тільки з дотриманням вказаного об’єму води. (→ Допустимі характеристики води) • Вода для басейну й солона вода може здійснювати шкідливий вплив на оптику пристрою.
Page 351 Поверніть корпус насоса Вихідний отвір насосу може бути спрямований наступним чином: • горизонтально вправо (стандартно). • Вертикально вгору (необхідне переналагодження). AMX0023...
Page 352 Підключення системи керування Для керування насосом потрібен блок керування OASE Eco Control (додаткове обла- днання). AMX0158 В якості альтернативи насос можна інтегрувати у мережу OASE Control. Інформацію про це Ви знайдете на сайті www.oase.com. EGC0009  Подальшу інформацію можна знайти у посібнику з використання для додатко- вого...
Page 353 Занурення пристрою Підключення AMX0021 Поки не вставляйте мережевий штекер в розетку! Встановлення AMX0074 • Помістіть насос горизонтально на тверду поверхню, що не містить мулу. • Переконайтесь, що насос знаходиться в безпечному положенні. • Експлуатуйте насос лише тоді, коли він повністю занурений у воду. ...
Page 354 Установка пристрою в сухому місті Підключення AquaMax Eco Expert 20000 / 12 V • Шланги або труби можна підключати до впускного та вихідного отвору. Рекомен- дація: – Довжиною до 5 м: Використовуйте наконечники для шланга 50 мм (2 дюйми) та...
Page 355 Встановлення AMX0079 • Помістіть насос горизонтально на тверду поверхню, що не містить мулу. • Переконайтесь, що насос знаходиться в безпечному положенні.  Для стійкого положення пристрій можна прикрутити гвинтами до придатної ос- нови. AMX0167 Підключення насоса до блока живлення ПРИМІТКА Насос...
Page 356 Введення в експлуатацію ПРИМІТКА Пристрій пошкоджується, коли він використовується з реостатом. Він містить чут- ливі електричні елементи. Не приєднуйте пристрій до джерела живлення з можливістю регулювання.  ПРИМІТКА Не допускати роботу насоса в сухому стані. Інакше насос руйнується. Експлуатувати насос, тільки коли він занурений чи вкритий водою. ...
Page 357 • Особливо ретельно почистіть робоче колесо насоса і корпус насоса. • Рекомендовані засоби для чищення при стійкому вапняному відкладенні: – Фільтр насоса PumpClean від OASE. – Побутові засоби для чищення на основі оцтової кислоти та хлору. • Ретельно промити всі деталі чистою водою після чистки.
Page 358 козношуваною деталлю й замінюється разом із робочим колесом. Заміна підшипника вимагає спеціальних навичок та інструментів. Для заміни під-  шипника передайте пристрій дилеру OASE, або надішліть насос до OASE. ПРИМІТКА У робочому колесі є сильний магніт, який притягує магнітні частинки (наприклад, за- лізну...
Page 359 Зберігання пристрою, в т. ч. взимку Пристрій здатен витримувати морози до -20°C. У випадку зберігання за межами ста- вка пристрій слід ретельно почистити водою та м'якою щіткою, перевірити на наяв- ність пошкоджень і зберігати у зануреному або заповненому стані. Ніколи не зану- рюйте...
Page 360 -10 ... +35 Розміри Довжина мм Ширина мм Висота мм Вага кг AquaMax Eco Expert 20000 / 12 В 27000 / 12 В Напруга мережі живлення В пост. струму Макс. споживання струму Споживана потужність Вт 30 ... 260 30 ... 260 Макс.
Page 361 AquaMax Eco Expert 20000 / 12 В 27000 / 12 В Довжина з'єднувального кабелю м Вага кг 11,4 14,3 Допустимі характеристики води Тип Прісна вода Вода для ба- Солона вода сейну Значення pH 6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Жорсткість...
Page 362 Оригинал руководства по эксплуатации. ПРЕДУП РЕЖДЕНИ Е ПРЕДУПРЕЖДЕНИЕ  Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть.  Дети от 8 лет и старше, а также люди с ограниченными фи- зическими, органолептическими...
Page 363 • Запрещается вносить изменения в конструкцию устройства. • В устройстве разрешается выполнять только те работы, которые описаны в дан- ном руководстве по эксплуатации. • Используйте только оригинальные запчасти и принадлежности. • Если возникнут проблемы просьба обращаться к авторизованному сервисному отделу обслуживания или к фирме-изготовителю OASE.
Page 364 Использование прибора по назначению Описанное в данном руководстве по эксплуатации изделие разрешается использо- вать только следующим образом: • Для перекачивания обычной прудовой воды в фильтровальные системы, в си- стемы искусственных водопадов и ручьев. • Для эксплуатации в купальных и плавательных водоемах при соблюдении нацио- нальных...
Page 365 Описание изделия Обзор AMX0075 Вход (сторона всасывания) • С фильтровальной корзинкой (3) для фильтрации дна водоема при размещении в погруженном состоянии. • Со шланговым наконечником для подсоединения шланга при размещении в сухом месте. Выход (напорная сторона) • Штуцер для подключения обратного слива в водоем (напр. вместе с ручьем). •...
Page 366 • В качестве альтернативы насос можно подключить к коммутационной сети OASE Control. Шланговый наконечник ∅ 50 мм • Информацию о OASE Control можно найти в интернете по адресу www.oase.com. Шланговый наконечник ∅ 38 мм Шланговый наконечник ∅ 50 мм или ∅ 63 мм...
Page 367 пературы (зимний период, переходный период и летний период).  Функция SFC не работает при размещении насоса в сухом месте. При использо- вании скиммера, вспомогательного фильтра или управляющего устройства OASE InScenio мы рекомендуем, в зависимости от установки, отключать функ- цию SFC. AMX0024...
Page 368 Установка и подсоединение Насос устанавливают или в погруженном состоянии (в воде) или на сухом месте (за пределами воды). Эксплуатация насоса допускается только при соблюдении указанных характеристик воды. (→ Допустимые показатели качество воды) • Вода в бассейне или соленая вода может оказывать вредное воздействие на оп- тику...
Page 369 Повернуть корпус насоса Выход из насоса можно расположить следующим образом: • Горизонтально, направлен вправо (стандарт). • Вертикально, направлен вверх (необходима переналадка). AMX0023...
Page 370 Для управления насосом серии необходим пульт управления OASE Eco Control (комплектующий компонент). AMX0158 В качестве альтернативы насос можно подключить к коммутационной сети OASE Control. Информацию для этого можно найти в интернете по адресу www.oase.com.. EGC0009  Дальнейшую информацию можно получить в руководстве по эксплуатации...
Page 371 Установка устройства в погруженном положении Подсоединение AMX0021 Сетевой штекер пока не вставляйте в розетку! Монтаж AMX0074 • Размещать насос нужно горизонтально на прочном и свободном от ила основа- нии. • Обеспечьте устойчивое положение устройства. • Включайте насос в работу только тогда, когда он полностью погружен в воду. ...
Page 372 Установка прибора в сухом месте Подсоединение AquaMax Eco Expert 20000 / 12 V • К выходу и входу можно подключать шланги или трубы. Рекомендация: – Длина до 5 м: используйте шланги и наконечник шланга 50 мм (2"). – Длина более 5 м: используйте трубы с условным диаметром Ду 75 или Ду 100.
Page 373 Монтаж AMX0079 • Размещать насос нужно горизонтально на прочном и свободном от ила основа- нии. • Обеспечьте устойчивое положение устройства.  Для стабильного положения устройства его можно соединить винтами с подхо- дящим основанием. AMX0167 Импульсный блок питания соединить с насосом УКАЗАНИЕ...
Page 374 Пуск в эксплуатацию УКАЗАНИЕ Устройство выйдет из строя, если его эксплуатировать вместе с регулятором ярко- сти. В устройстве используются чувствительные электрические компоненты. Не подключайте устройство к источнику питания с регулированием яркости.  УКАЗАНИЕ Насос не должен работать всухую. В противном случае возможно повреждение насоса.
Page 375 • В насосе нужно чистить прежде всего рабочий узел и корпус. • Рекомендуемое чистящее средство при стойких отложениях извести: – Очиститель насоса PumpClean OASE. – Бытовое моющее средство без содержания хлора и уксуса. • После очистки тщательно промыть все детали чистой водой.
Page 376 менно с рабочим узлом. Замена блока требует особых знаний и инструментов. Поручите дилеру фирмы  OASE заменить подшипник или отправьте насос на фирму OASE. УКАЗАНИЕ Рабочий узел содержит сильный магнит, который притягивает намагниченные ча- стицы (напр., железную стружку). Оставшиеся частицы могут причинить рабочему...
Page 377 Хранение на складе/хранение в зимнее время Прибор морозоустойчив до минус 20 °C. Если Вы будете хранить прибор вне водо- ема, тщательно вычистите его мягкой щеткой и водой, проверьте, нет ли поврежде- ний, и храните его в погруженном или заправленном водой состоянии. Штекер не должен...
Page 378 Габариты Длина мм Ширина мм Высота мм Вес кг AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Напряжение на входе В пост. тока Макс. потребление тока Потребляемая мощность 30 ... 260 30 ... 260 Макс. объем подачи...
Page 379 AquaMax Eco Expert 20000 / 12 V 27000 / 12 V Длина соединительного кабеля м Вес кг 11,4 14,3 Допустимые показатели качество воды Вид воды Чистая вода Вода в бассейне Соленая вода Значение pН 6,8 … 8,5 7,2 … 8,3 7,5 …...
Page 380 原始说明书。警告警告  在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。  本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。...
Page 381 安全操作 • 当电线或外壳损坏时，请勿使用设备。 • 不能替换损坏的连接线。对设备进行废弃处理。 • 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器 (ICD)。植入物与磁铁之间的距离至少应为 0.2 m。 • 请勿通过电缆搬运或拉扯设备。 • 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。 • 切勿在设备上进行任何技术更改。 • 只能在设备上进行本说明书中有述的工作。 • 只能使用原装备件和配件。 • 如有问题，请咨询授权客服或 OASE。按照规定的使用请仅将本说明书中所述的产品用于如下用途： • 用于抽吸过滤系统、瀑布系统及流道系统中的普通池塘水。 • 在遵守国家建筑规定的前提下用于泳池或浴池。 • 只有使用原装开关电源时才能运行。 • 遵守技术数据。(→ 技术数据) • 遵守许可的水值。(→ 允许的水值) 以下限制条件适用于本设备： • 不可输送除水以外的其他液体。 • 严禁在无水流的情况下运行。...
Page 382 • 干燥环境下安装时，用宝塔软管接头连接软管。出水口（压力端） • 将回流口放入池塘（比如通过水道）。 • 通过改造使出口朝上。过滤筐撑脚 • 如果需要，通过安装孔固定安装在地板上。带电源线的开关电源 • 泵的供电装置 Seasonal Flow Control (SFC) 开启/关闭。 • SFC 功能可根据水温变化优化泵的转速，进而优化水量和扬程。控制器接口 • 泵的操作需要 OASE Eco Control 控制器（配件）。 • 或者可将泵集成在 OASE Control 网络中。 • 有关 OASE Control 的信息请参阅 www.oase.com。...
Page 383 宝塔软管接头 ∅ 50 mm 宝塔软管接头 ∅ 38 mm 软管卡箍，可将软管固定在宝塔软管接头上。宝塔软管接头 ∅ 50 mm 或 ∅ 63 mm 设备上的符号本设备防尘，最大防水深度为 4 m。对装有心脏起搏器的人员可能存在危险。本设备只有在连接有安全变压器的情况下才允许运行。防止设备受到阳光直射。请勿按普通生活垃圾废弃处理本设备。请阅读使用说明。安装方式 AMX0157 • 方式 (a)：在水下安装泵 – 将泵放置在池塘中。 – 必须通过过滤筐（塘底过滤）吸水。 • 方式 (b)：在干燥环境下安装泵 – 没有过滤筐的泵并不得安装在池塘里，但仍处于水平面以下。 –...
Page 384 Seasonal Flow Control (SFC) 开启 SFC 功能可以节省能源成本，因为设备会根据水温变化自行优化转速，进而优化水量和扬程。这也意味着使用 SFC 功能，设备可以全年根据池塘生态进行自我调节，并通过不同温度时不同的水循环对池塘生物提供适宜环境（冬季模式、过渡模式和夏季模式）。  SFC 在干燥安装环境下不起作用。在安装有撇渣器、过滤龟泵或 OASE InScenio 控制器时，根据设备情况，可能会建议关闭 SFC 功能。 AMX0024...
Page 385 安装和连接此泵既可在水下（即水里）也可在干燥环境下（即水外）安装。只允许在遵守指定水值条件下使用泵。(→ 允许的水值) • 池塘水或咸水可能损坏设备的镜头。这种损害在保修范围之外。警告电源带有危险电压，不得直接安装在水上。否则电击可导致死亡或重伤。变压器带有危险电压，不得直接安装在水上。否则电击可导致死亡或重伤。请将电源安装在距离水域至少 2 m 的地方，以防浸水。  小心抽水端口和压力端口区域内有转动部件。将肢体伸入端口内存在受伤危险。特别要注意的是：因超负荷而停止的设备可能会意外启动！插入电源插头时，请勿将肢体伸入抽水端口和压力端口的开口内。  如果在运行期间端口处于开放状态，比如未连接软管的情况下，请使用一个防触  碰装置保护住端口。防触碰装置可作为配件提供。提示在输送含泥沙多的水流时，泵的运行单元可能会磨损得更快，必须提前替换。在装上泵之前，彻底清洁池塘或水槽。   将泵安放高于池塘底的上方处。这样可防止吸入带有淤泥的水。  未浸入水中的设备组件请避免阳光直射，否则设备温度可能大幅升高。必要时，使用保护盖。...
Page 386 转动泵壳体按如下方式调整水泵出口： • 水平朝右（默认）。 • 垂直朝上（需要改造）。 AMX0023...
Page 387 连接控制器泵的操作需要 OASE Eco Control 控制器（配件）。 AMX0158 或者可将泵集成在 OASE Control 网络中。相关信息请参阅 www.oase.com。 EGC0009  详细信息请参阅配件的使用说明。建立并松开 OASE 控制插拔连接器 PLX0004 提示如果水进入插拔连接器，设备将被损坏。 • 连接插拔连接器或用保护帽盖住插拔连接器。 – 橡胶密封垫必须干净且放置正确。必须替换损坏的橡胶密封圈。 – 用两个螺钉固定插拔连接器或保护帽。...
Page 388 将设备浸入水下安装连接 AMX0021 先不要将电源插头插入插座！安装 AMX0074 • 将泵水平安放到稳固、无污泥的地基上。 • 确保泵安稳放置。 • 只有在泵完全浸没在水中时才能运行泵。  借助缆索将水泵从水中拽出。 − 将缆索穿过过滤器底盘上的圆孔，然后打好结。...
Page 389 干式安放设备连接 AquaMax Eco Expert 20000 / 12 V • 可在入口和出口连接软管或管子。建议： – 长度在 5 米及以下：使用 50 mm (2") 的宝塔软管接头和软管。 – 长度在 5 米及以上：使用 DN 75 或 DN 100 的管子。 AquaMax Eco Expert 27000 / 12 V • 在入口连接一根 DN75/100 的管子。可在出口连接一根软管或管子。建议：...
Page 390 安装 AMX0079 • 将泵水平安放到稳固、无污泥的地基上。 • 确保泵安稳放置。  为确保其立稳，您可以用螺栓将设备拧到合适的底座上。 AMX0167 将开关电源与泵连接提示如果水进入插拔连接器，泵将被损坏。切勿松开插拔连接器上的锁紧螺母。  • 必须将泵的插拔连接器上的凸缘扣入开关电源的插拔连接器中。 AMX0077 AMX0077 先不要将电源插头插入插座！如果插上并扣上过滤泵及开关电源的插拔连接器，则仅能利用螺丝刀拆除。...
Page 391 调试提示如果用调光器运行设备，设备会损坏。包含敏感电组件。不得将设备连接到可调光供电装置上。  提示严禁干运行泵。可能会损坏泵。只有在泵浸入水中或者被水淹没时才能运行泵。   刚出厂的新泵运行数小时后即可达到最大的泵抽水量。接通 / 关闭 • 接通：将电源插头插入插座。 – 设备会立刻启动。 • 关闭：从插座中拔出电源插头。 Environmental Function Control (EFC) 泵在启动时自动进行程序预定的自测（环境功能控制 (EFC)）。泵识别其本身是否处于干运行/堵塞或者浸入水中状态。如果干运行/堵塞，泵会在 60 至 120 秒后自动关闭。在出现故障时，请中断供电，“冲洗泵”或者清除障碍物。之后可以重新运行设备。...
Page 392 清洁和保养小心意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。在设备上作业前，请拔出电源插头。  提示请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对动植物和环境有害。  尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。清洁设备  根据需要清洁设备，但每年至少清洁 2 次。 • 尤其须清洁泵上的运行单元和泵外壳。 • 对于顽固积垢建议采用的清洁剂： – OASE 出产的 PumpClean 泵器清洗剂。 – 不含酸和氯的家用清洁剂。 • 清洁完毕后，用清水彻底冲洗所有部件。拆卸/清理泵 • 拔下电源插头并移除所有的接口。 • 按图示拆解设备。 AMX0022...
Page 393 清洁/更换运行单元提示驱动单元是由发动机缸体内的轴承传动。轴承是磨损部件，应和驱动单元同时更换。  更换轴承需要具备专业知识和使用专用工具。请通过 OASE 专卖店更换轴承或将泵寄至 OASE。提示运行单元含有一块吸引磁性颗粒（例如铁屑）的强磁铁。残留的颗粒可能会给运行单元和电机机体造成无法修复的损伤。  在安装之前，小心清除运行单元上的粘附颗粒。 • 如图所示，将泵拆卸下来。 • 在清水中用刷子清洗部件。 • 检查所有部件是否损坏。更换损坏或磨损的部件。 • 以相反顺序组装泵。 AMX0026...
Page 394 存放/过冬本设备的防冻极限温度可达零下 20 °C。如要在池塘之外存放本设备，则请用软毛刷彻底清洁一次，检查设备是否有损坏并将其浸没在水中或注满水存放。禁止将电源插头浸没在水中！故障排除故障原因对策泵没有启动。未接电检查接电输送管是否存在弯折敷设输送管时注意不要弯折输送管堵塞控制/清洁输送管运行单元受阻清理堵塞，检查叶轮总成是否运转自如泵不供水过滤器壳体阻塞清理过滤壳供水量不足输送管损失太大将软管截短至所需的最小长度，并移除无用的连接件运行单元运行困难检查叶轮总成是否运转自如泵短暂运行后关闭水质严重脏污清理泵运行单元受阻清理堵塞，检查叶轮总成是否运转自如泵干转控制/清洁输送管水温过高注意遵守允许的最高水温。(→ 技术数据)
Page 395 V DC 最大电流连接电缆长度防护等级 IP44 环境温度 °C -10 ...+35 尺寸长度宽度高度重量 AquaMax Eco Expert 20000 / 12 V 27000 / 12 V 连接电压 V DC 最大电流消耗功率消耗 30 ...260 30 ...260 最大输送功率 19300 27000 最大输送高度防护等级...
Page 396 允许的水值型号净水池水盐水 pH 值 6.8 … 8.5 7.2 … 8.3 7.5 … 8.5 硬度 8 … 15 8 … 15 20 … 30 游离氯 mg/l <0.3 <0.6 <0.3 氯含量 mg/l <250 <250 <22000 盐含量 <0.4 <0.4 <4 总蒸发残留...
Page 397 AMX00072...
Page 398 OASE GmbH Tecklenburger Straße 161 48477 Hörstel | Germany +49 (0) 5454 80-0 +49 (0) 5454 80-9353 info@oase.com 78077/02-22...
