13 Régulateur
13.1 Généralités
13.2 Fonctions du régulateur
13.2.1 Fonctions de commutation simples
13.2.2 Fonctions de commutation complexes (PID)
90
En plus d'une installation défectueuse, des valeurs mal réglées sur l'appareil
peuvent altérer le fonctionnement du process qui suit ou le détruire. C'est
pourquoi il faut toujours prévoir des dispositifs de sécurité indépendants de
l'appareil et le réglage ne doit être effectué que par du personnel qualifié.

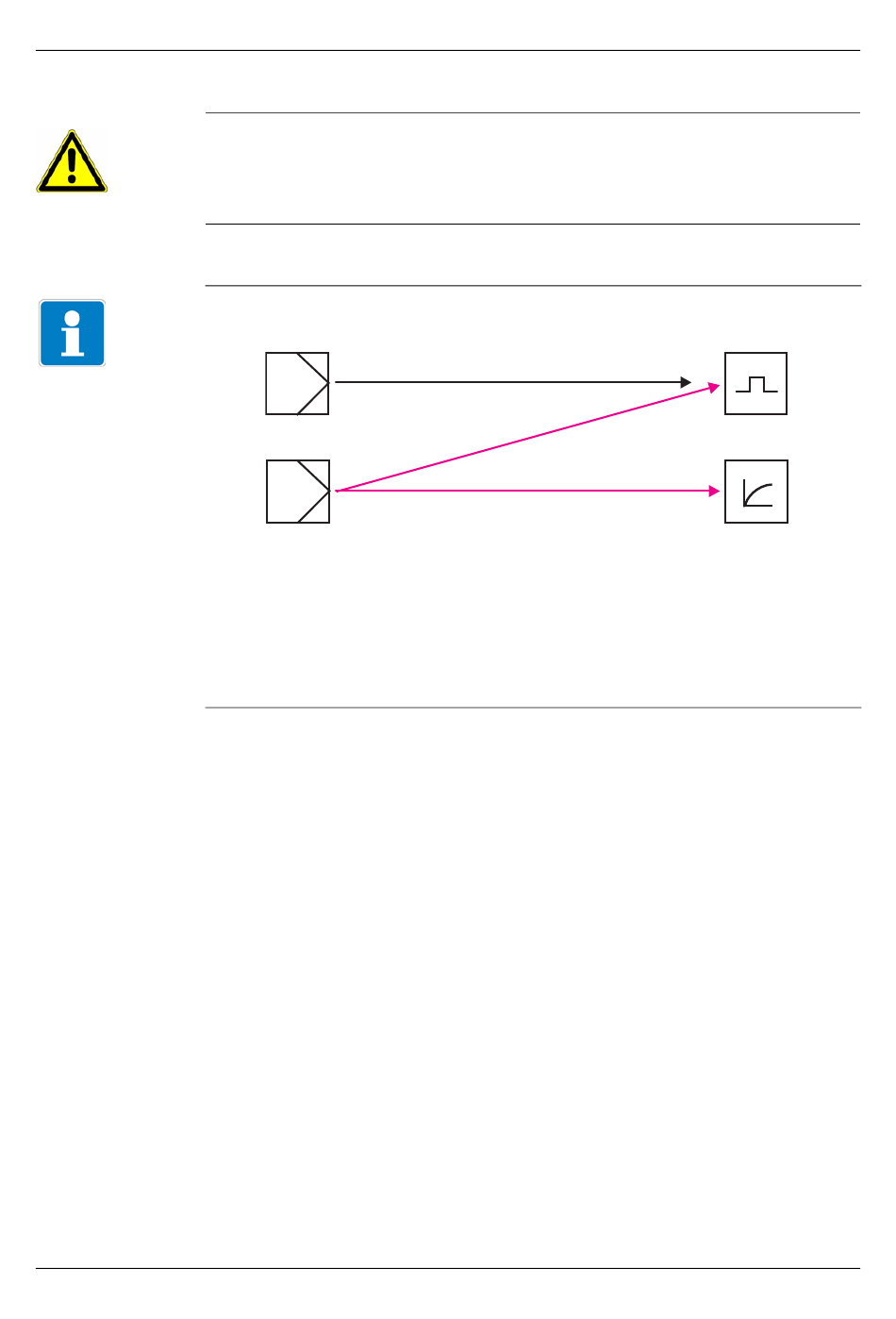

Sur cet appareil, des fonctions de régulation "logicielles" sont affectées aux
sorties "matérielles".
(1)
L
(2)
H
1 Régulateur logiciel pour des fonctions de commutation "simples"
(par ex. surveillance d'alarme)
2 Régulateur logiciel des fonctions de commutation "complexes"
(par ex. régulateur PID)
3 Sortie matérielle "Commutation" (par ex. relais)
4 Sortie matérielle "Continu" (sortie analogique)
Il est possible de régler jusqu'à quatre fonctions de commutation (valeurs
limites 1, 2, 3, 4)
NIVEAU ADMINISTRATEUR/NIVEAU PARAMETRAGE/SURV. VAL. LIMITE/
VALEUR LIMITE x.
Les fonctions de commutation complexes sont configurées au niveau
Paramétrage via les paramètres du "régulateur 1" ou du "régulateur 2".
NIVEAU ADMINISTRATEUR/NIVEAU PARAMETRAGE/REGULATEUR/
REGULATEUR 1(2)/CONFIGURATION/TYPE REGULATEUR/par ex. LONG.
IMPULSIONS
(3)
d
(4)
a
