4 Montage
4.1
Généralités
Lieu
de montage
Position de
montage
4.2

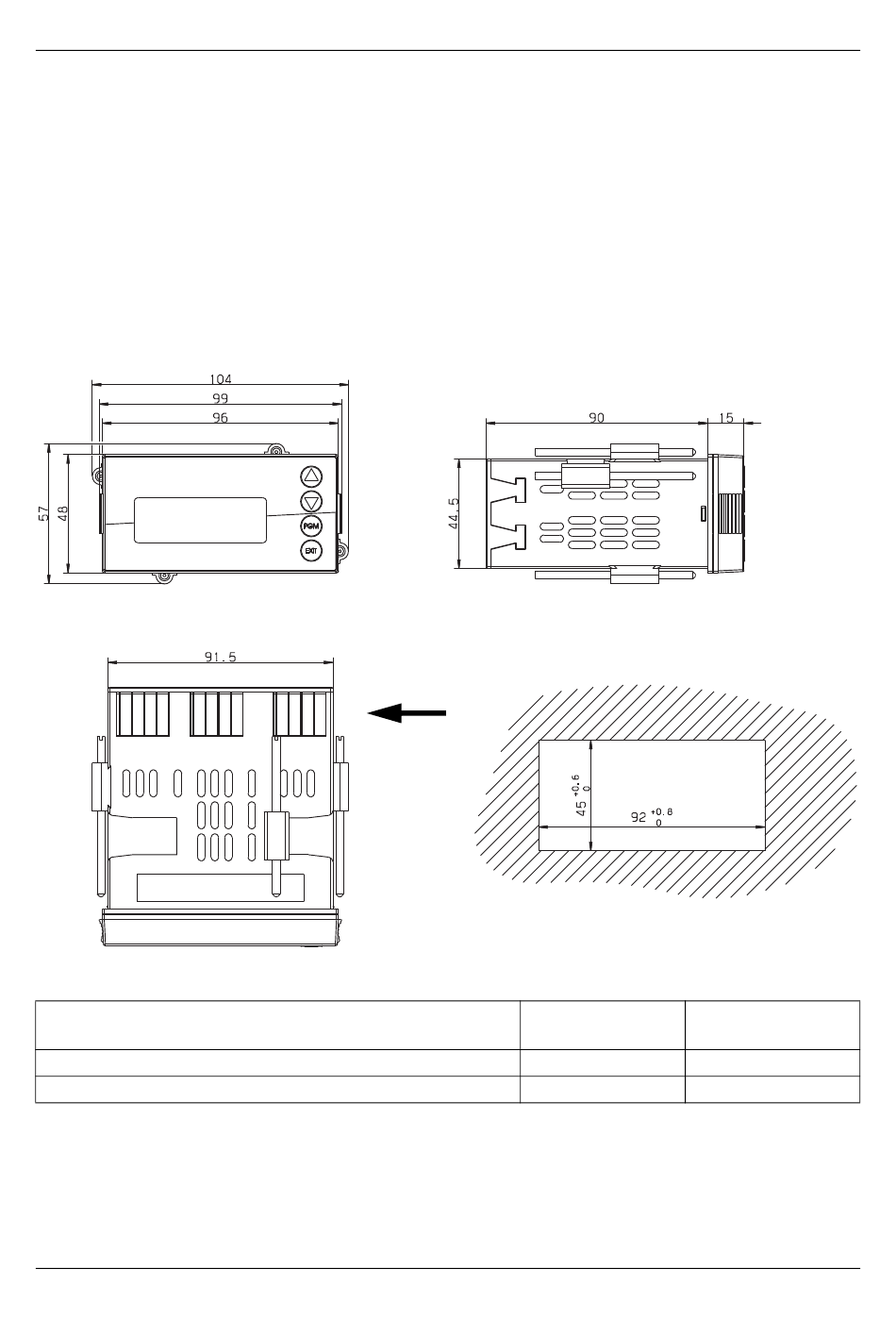

Dimensions
Montage bord à bord
Écart minimal entre les découpes du tableau
de commande
Sans connecteur Setup
Avec connecteur Setup (voir flèche)
12
Attention : l'accès doit rester facile pour les calibrages ultérieurs.
La fixation doit être sûre et exempte de vibrations.
Éviter l'ensoleillement direct !
Température ambiante admissible sur le lieu de montage : −10 à +55 °C
à max. 95 % d'humidité relative sans condensation.
L'appareil peut être monté dans n'importe quelle position.
horizontal
vertical
30 mm
11 mm
65 mm
11 mm
