9. Spécifications et Fonctionnement de V-ACTOR II
L'applicateur peut, suivant le traitement, être utilisé avec 2 têtes de transmetteur d'impulsions différentes:
- avec le transmetteur d'impulsions V-ACTOR 25 mm (V25)
- avec le transmetteur d'impulsions V-ACTOR 40 mm (V40)
1
1 V25
2 V40
9.1 ÉTENDUE DE LA LIVRAISON
– Les transmetteurs d'impulsions V-ACTOR V25 et V40 sont fournis avec un capuchon.
9.2 DÉBALLAGE
• Sortez avec précaution l'applicateur de son emballage.
• Vérifiez que la livraison est complète et qu'elle ne présente pas de dommages.
• En cas de réclamation suite à la livraison, veuillez immédiatement contacter le fournisseur ou le constructeur.

9.3 RACCORDEMENT DE L'APPLICATEUR

NOTA
Veuillez consulter aussi le CHAPITRE 3.
• Branchez le connecteur de l'applicateur V-ACTOR ll à la prise femelle de raccordement R-SW ou D-ACTOR sur l'appareil de
commande concerné.
• Lors de ce branchement, veillez à ce que les points rouges marqués sur le connecteur et sur la prise femelle se superposent.
2

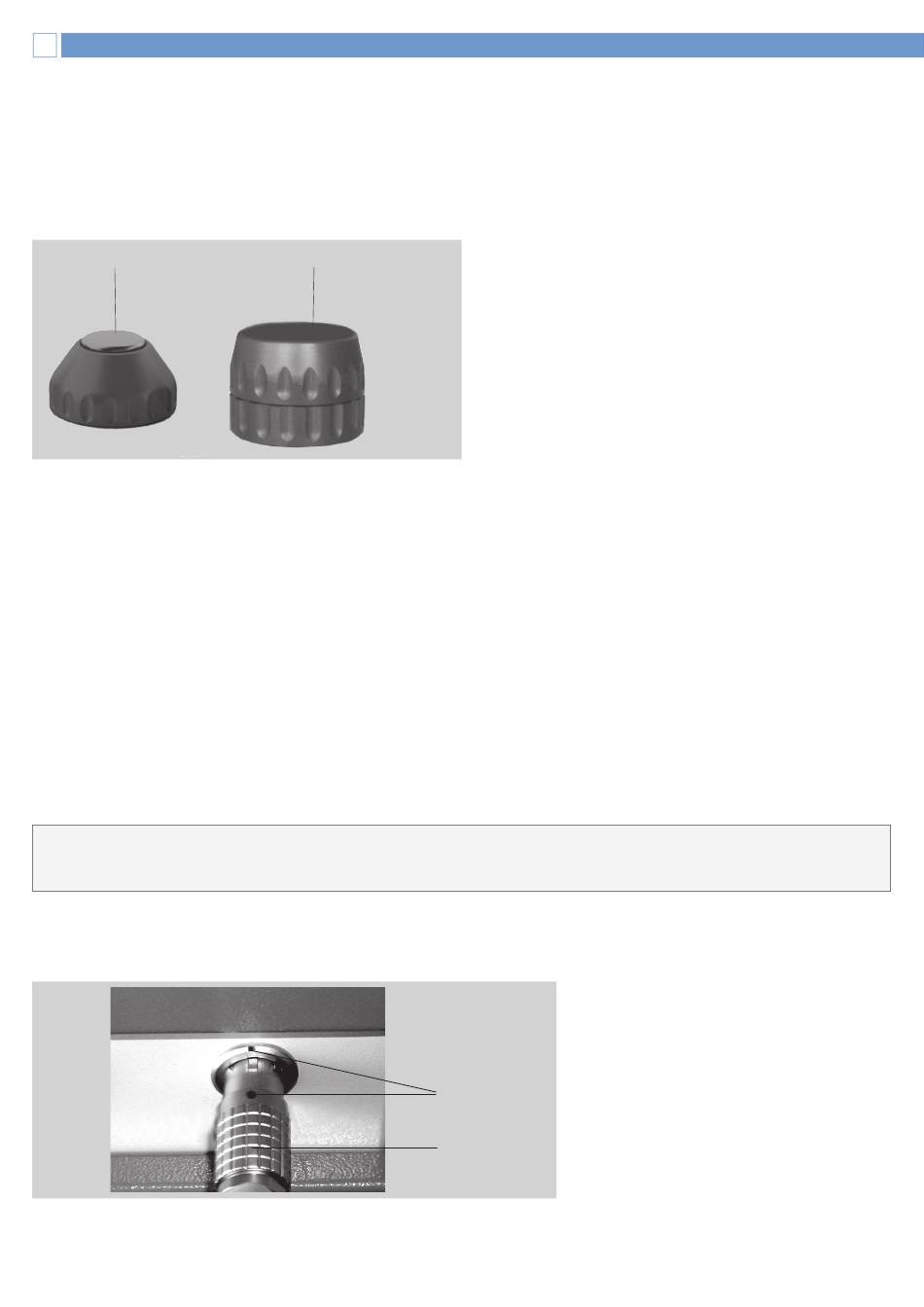

Fig. 9 - 2 Transmetteurs d'impulsions V-ACTOR
1
2
Fig. 9 - 3 Raccordement de l'applicateur
