CÂBLAGE

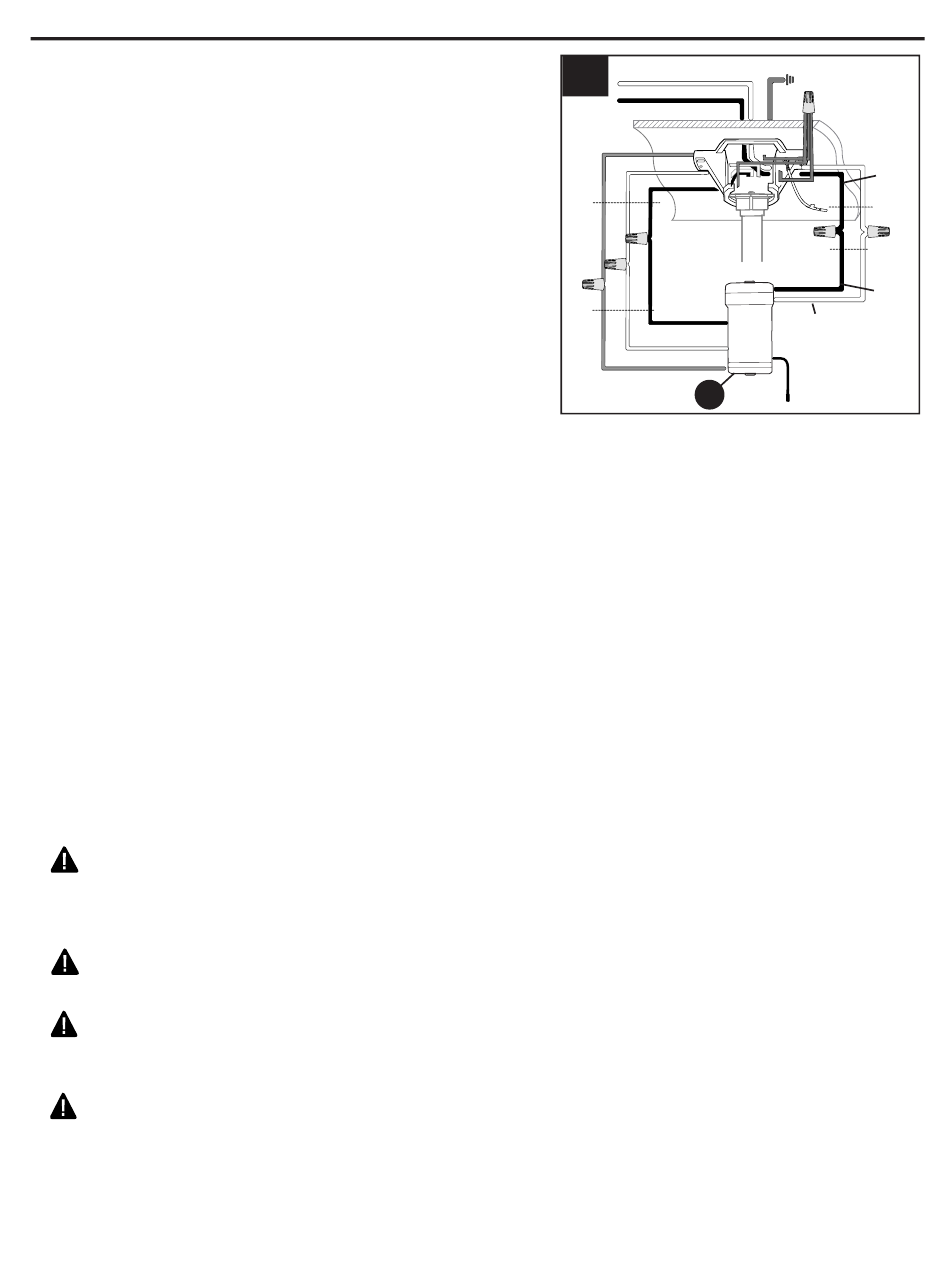

1. Effectuez les branchements du câblage nécessaires
au fonctionnement de la télécommande, comme
indiqué ci-dessous et illustré dans la figure. Pour
chacun des branchements, utilisez l'un des capuchons
de connexion fournis avec l'ensemble de contrôle
à distance (P) ou du quincaillerie incluse. Assurez-vous
de visser les capuchons de connexion dans le sens
des aiguilles d'une montre.
REMARQUE : Vous aurez besoin de l'aide d'une autre
personne lors de cette étape.
Raccordez tous les fils de MISE À LA TERRE (VERTS)
du ventilateur (provenant de la tige [A], s'il y a lieu, et
support de fixation [C] au fil d'alimentation
DÉNUDÉ/VERT du plafond.
Raccordez le fil NOIR (qui porte l'indication AC IN L)
du récepteur (O) au fil d'alimentation NOIR du plafond.
Raccordez le fil BLANC (qui porte l'indication AC IN N)
du récepteur (O) au fil d'alimentation BLANC du plafond.
Raccordez le fil NOIR du récepteur (O) au fil d'alimentation
NOIR du plafond.
Raccordez le fil BLANC du récepteur (O) au fil
d'alimentation BLANC du plafond.
Raccordez le fil BLANC (qui porte l'indication TO MOTOR
N) du récepteur (O) au fil BLANC du boîtier du moteur (D).
Raccordez le fil NOIR (qui porte l'indication TO MOTOR L)
du récepteur (O) au fil NOIR du boîtier du moteur (D).
Raccordez le fil BLEU (qui porte l'indication FOR LIGHT) du
récepteur (O) au fil BLEU du boîtier du moteur (D).
AVERTISSEMENT : Afin de réduire les risques d'incendie, de choc électrique ou de blessure,
les capuchons de connexion fournis avec ce ventilateur sont conçus pour n'accepter qu'un fil de
la maison de calibre 12 et deux fils de connexion du ventilateur.
ATTENTION : Assurez-vous que la boîte de sortie est correctement mise à la terre et qu'un
fil de mise à la terre (VERT ou DÉNUDÉ) est disponible.
AVERTISSEMENT : Si les couleurs des fils de votre demeure ne correspondent pas à celles
indiquées dans les étapes suivantes, cessez immédiatement l'installation.
AVERTISSEMENT : Si vous utilisez un gradateur pleine bande (non inclus) pour commander
la vitesse du ventilateur, celui-ci émettra un bourdonnement bruyant. Afin de réduire les risques
d'incendie et de choc électrique, n'utilisez PAS de gradateur pleine bande pour commander la
vitesse du ventilateur.
1
FIL D'ALIMENTATION BLANC
FIL D'ALIMENTATION NOIR
BLEU
BLANC
DU
VENTILATEUR
DU
RÉCEPTEUR
BLANC
BLEU
29
MISE À LA TERRE
(VERT OU DÉNUDÉ)
MISE À LA TERRE
(VERT OU DÉNUDÉ)
NOIR
NOIR
BLANC
C.A. DANS N
O
BLANC
NOIR
DU
PLAFOND
DU
RÉCEPTEUR
NOIR
C.A. DANS L
