CR720S CR721S
Connexion
VBB
30
VBB
0
VBB
1
VBB
2
VBB
3
VBB (seulement pour CR721S)
4
VBB (seulement pour CR721S)
5
Entrées / groupes d'entrées
Les câbles d'alimentation des entrées peuvent être protégés par le même fusible que les
groupes d'entrées.
6.5 Principe de raccordement
sensor nn input
sensor nn input
sensor nn input
nn GND
ANA
nn GND
RES
RESET-COM

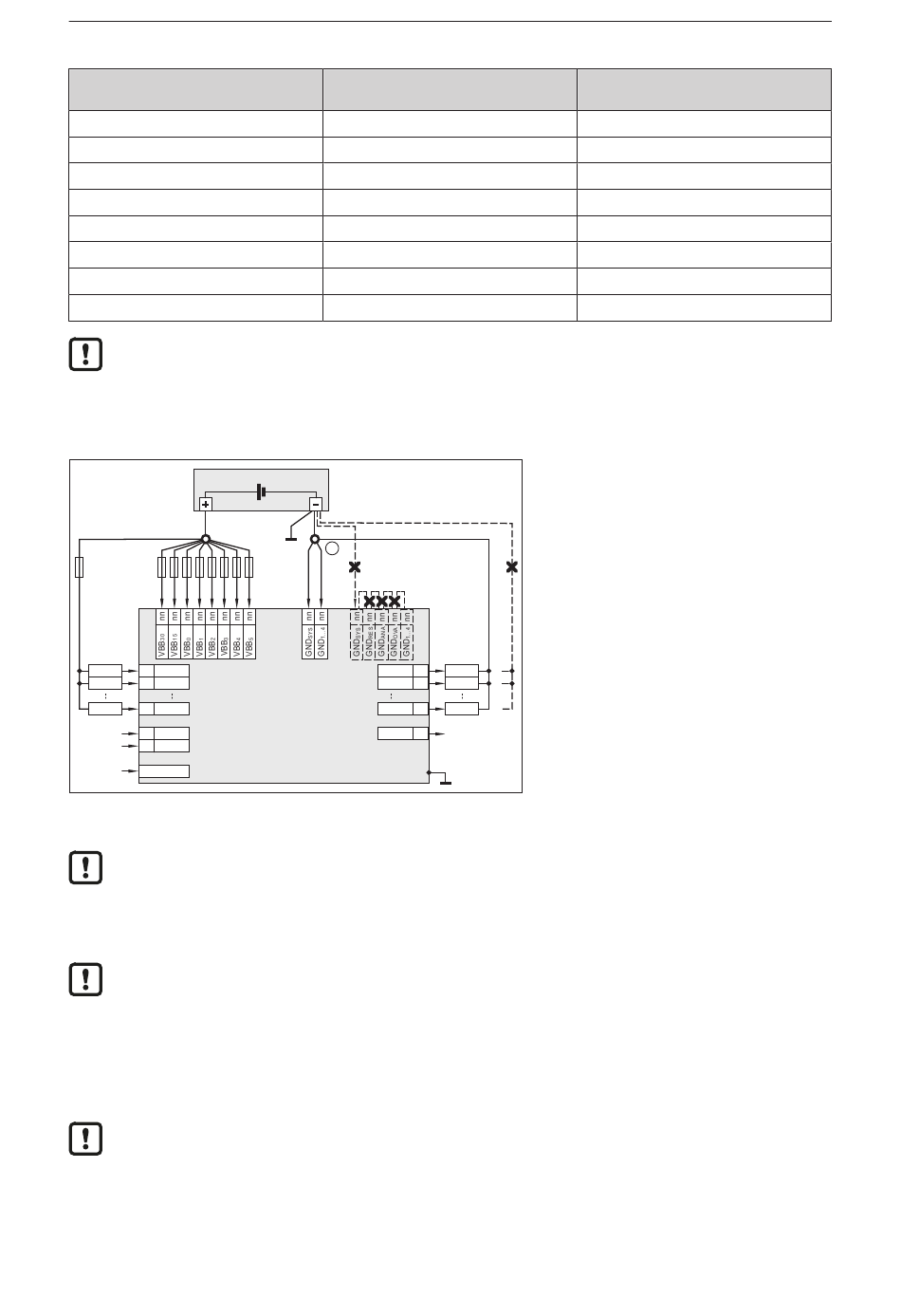

Fig. 4: Raccordement des câbles d'alimentation et des sorties (X = non admis), exemple CR721S
1 : Point neutre GND
Shunter des câbles dans le connecteur est interdit.
RESET-COM est une entrée de service (voir manuel de programmation).
u Pour le fonctionnement du contrôleur, raccorder RESET-COM au point neutre GND ① .
Non respect des principes de raccordement
w Possibilité de la dégradation de la CEM
u Raccorder tous les câbles d'alimentation et de signalisation séparément, prendre en compte
la CEM / l'application
u Raccorder les câbles d'alimentation et de mise à la masse ou à la terre au contrôleur et aux
capteurs/actionneurs par un point neutre commun
Si un connecteur pré-câblé est utilisé, enlever les fils des entrées et sorties non utilisées.
Les entrées de signal non utilisées doivent être étanchéifiées individuellement. Les fils non
utilisés ou boucles de fils non utilisés ne sont pas admises.
En cas de perturbation des signaux, utiliser des câbles blindés. Raccorder les blindages à la
borne Shield d'un côté.
12
Valeur nominale du fusible
2 A
15 A
≤ 15 A
≤ 15 A
≤ 15 A
≤ 15 A
≤ 15 A
2 A
supply
1
output nn
output nn
output nn
GND nn
OVA
controller
Shield
Caractéristique de déclenchement
nécessaire
T ≤ 120 s à max. 6,25 A
fuse
-
-
-
-
-
-
T ≤ 120 s à max. 6,25 A
fuse
load
load
load
