3 3 3 3 3 - Kookplaten voor inbouw (Klasse 1) met een rand
die hoger is dan 77*/87**/90***mm (zie afbeelding
2, detail H3); in dit geval steekt de onderplaat niet
uit boven de rand; ook bijj steunen op een
aanrecht hoeft u alleen maar te zorgen voor de
eventuele gaten voor het doorlaten van de
gasbuizen en elektrische draden.

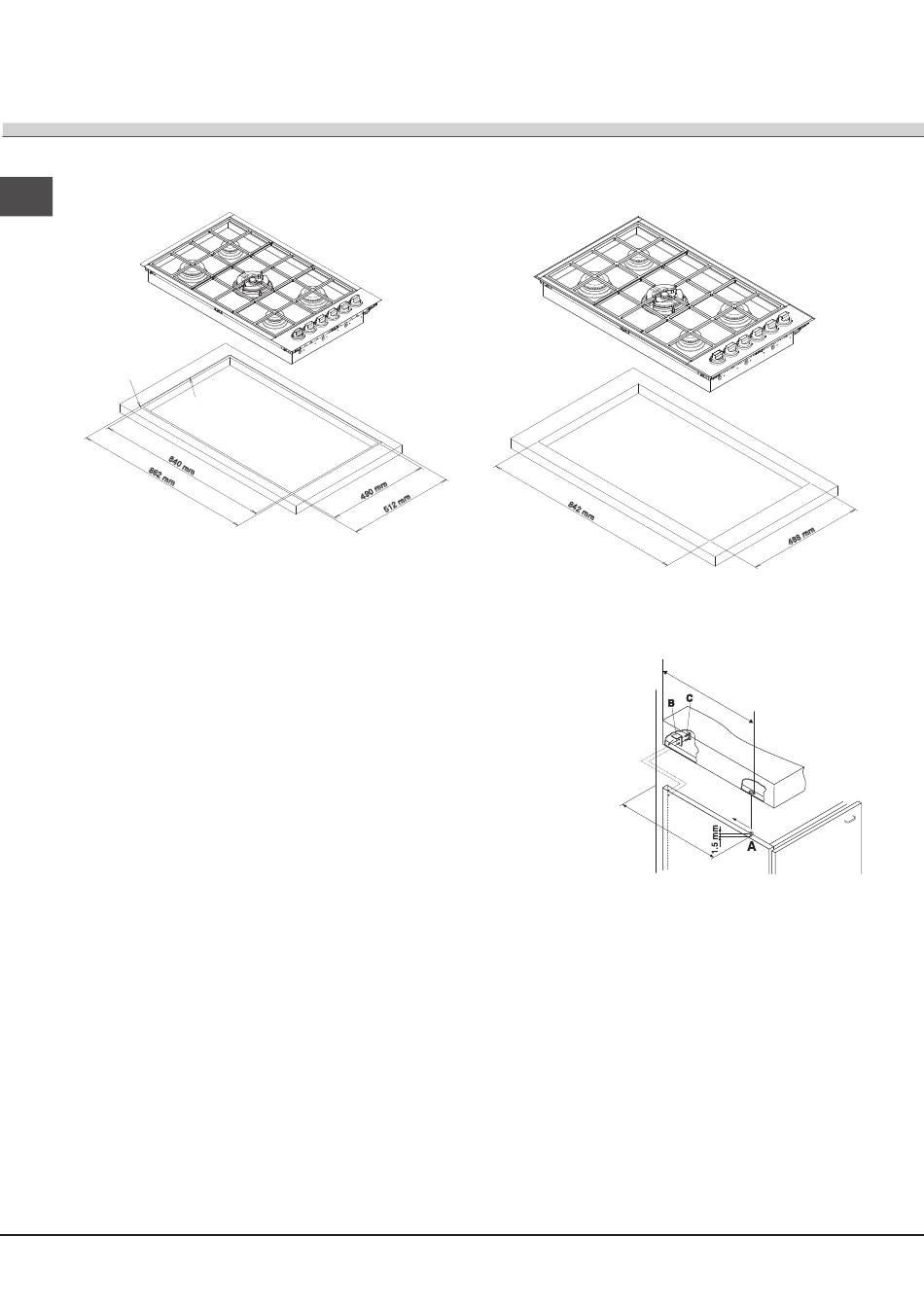

Voor het bevestigen van de platen voert u de
volgende handelingen uit (afb.5)
• schroef 2 schroeven "A" (bijgeleverd) aan het
kastje met de afstanden van de achterwand zoals
aangegeven in afbeelding 5, en laat de koppen
van de schroeven 1,5 mm uitsteken van het hout;
• bevestig de kookplaat aan de 2 schroeven "A" en
druk hem naar achteren;
• bevestig hem aan het meubel aan de achterkant
met de 2 montageplaatjes "B" en de vier
bijgeleverde schroeven "C".
52
PER MOD: PP 40 DCDR SF... - PP 40 TC SF... PER MOD: PP 40 DCDR SF... - PP 40 TC SF... PER MOD: PP 40 DCDR SF... - PP 40 TC SF... PER MOD: PP 40 DCDR SF... - PP 40 TC SF... PER MOD: PP 40 DCDR SF... - PP 40 TC SF...
Afb. 4b
Afb. 5
N.B.: teneinde onderhoud mogelijk te maken moet
ervoor worden gezorgd dat de ruimte onder de
kookplaat, nadat deze is geïnstalleerd, op
voldoende wijze bereikbaar is (geen eventuele
gesloten armaturen).
