Contrôleur de défaut à la terre et de vérification prises de terre SE-105
3.4 F
ONCTIONNEMENT À DISTANCE
Les bornes SW, CI, +, et GI sont fournies pour
indication et réarmement de voyants DEL à distance
comme illustré à la Fig. 1. Les voyants DEL à distance
sont pilotées en série avec les Lvoyants DEL de la face
avant.
Supprimer les bretelles de dérivations installées à
l'usine des bornes CI, +, et GI, et connecter un kit à
distance comme illustré à la Fig. 1. Les kits à distance en
option sont illustrés aux Figures. 7, 8, et 9. Les voyants
DEL standard ne sont pas compatibles avec le SE-105.
Pour des applications générales, utiliser l'assemblage
de l'indication à distance et réarmement RK-105 ou
l'assemblage de l'indication à distance RK-105I.
Connecter les bornes SW, CI, +, et GI aux bornes du kit
à distance SW, CI/RI, +, et GI.
Pour des applications RK-102 à composant 22-mm,
connecter la borne X2 de l'indicateur vert de la
vérification de terre au CI, la borne X2 de l'indicateur
rouge de défaut à la terre au GI, et connecter les bornes
de l'indicateur X1 au +. Pour le réarmement à distance,
connecter le commutateur bouton-poussoir normalement
ouvert, aux bornes + et SW.
Si une indication d'une source de tension séparée est
nécessaire, ou si des contacts séparés de vérification de
terre ou de défaut à la terre sont nécessaires, utiliser un
module d'interface à relais RK-13. Le RK-13 se monte
sur le répartiteur inférieur SE-105 et est compatible avec
les RK-102, RK-105 et RK-105I. Voir Figures 1 et 10.
Le contact K1 se ferme lorsque le voyant DEL GC est
allumé et le contact K2 se ferme lorsque le voyant DEL
GF est allumé.
3.5 I
SOLATION DE LIGNE EN PARALLÈLE
Un PPI-600V peut être utilisé pour le rejet de ligne en
parallèle. Un PPI-600V permet également éliminer et
prévenir les arcs électriques entre dispositifs et des
courants parasites AC et DC de circuler dans le câble de
terre surveillé. Voir Figs. 11 et 12. Voir la note technique
GC-10
« Parallel
www.littelfuse.com/protectionrelays, ou communiquer
avec Littelfuse Startco pour les détails d'application.

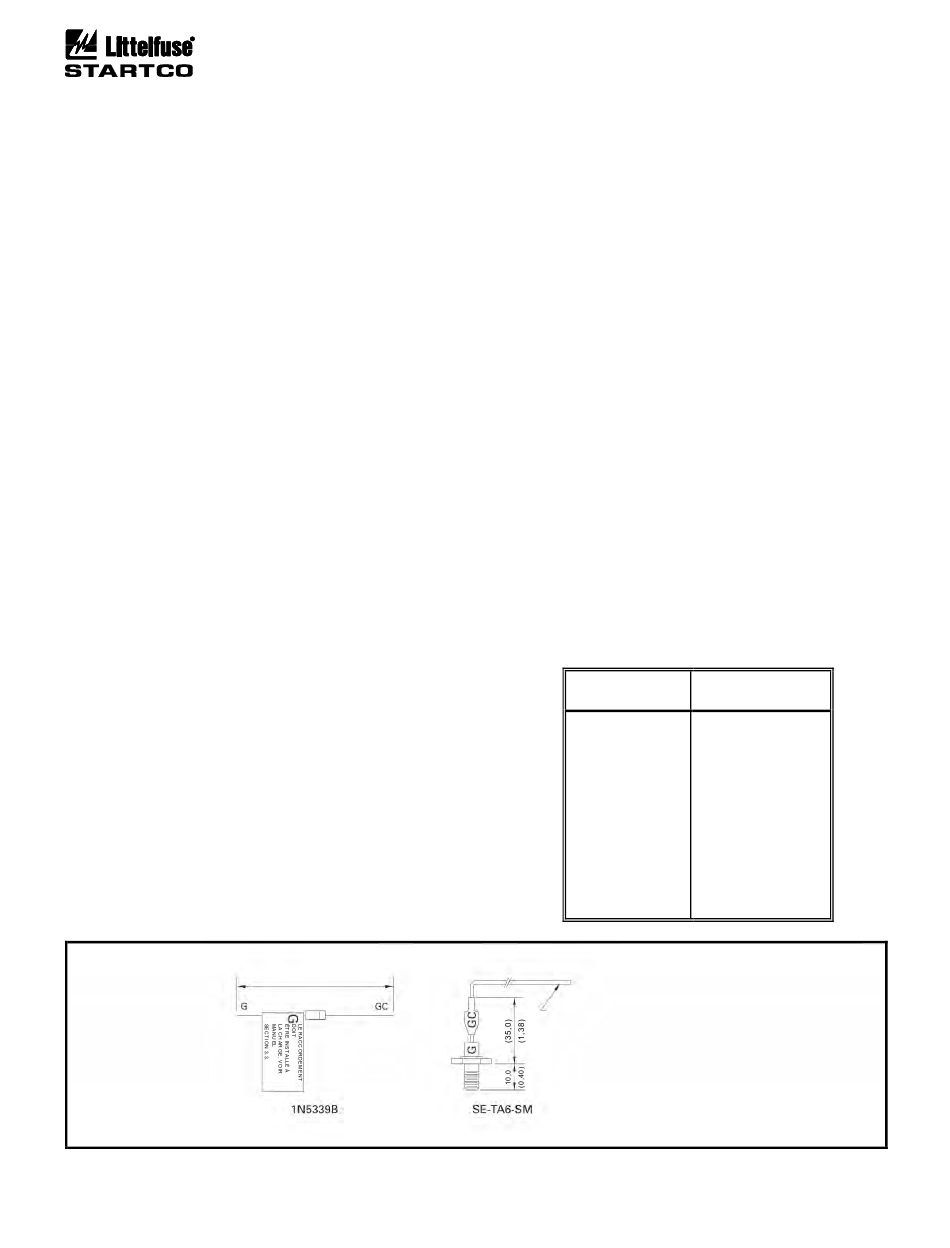

FIGURE 4. Dispositifs de raccordement à diode de Zener.
Pub. SE-105-M, 10 décembre 2012.
Path
Isolator »
à
69,9
(2,75)
0,25po – 28 UNF
3.6 T
EST DE DÉFAUT À LA TERRE
Utiliser une injection de courant CT primaire pour
tester le circuit du défaut à la terre. La Fig. 13 montre les
circuits de test utilisant une unité de test de relais de
défaut à la terre SE-400 et un testeur de relais de défaut à
la terre SE-100T. Le SE-400 a une sortie programmable
de 0,5 à 9,9 A pour une durée de 0,1 à 9,9 secondes. Le
SE-100T a des sorties LO et HI pour des systèmes de
résistance à la terre de 5- à 15-A.
Un formulaire de compte rendu de test est fourni à la
Section 8 de ce manuel. Enregistrer les résultats des tests
et les dates de test sur ce formulaire pour répondre aux
exigences du Code national de l'électricité (NEC).
Conserver le formulaire pour que les données de test
soient à la disposition de l'autorité compétente.
4. C
OMPATIBILITÉ
Le SE-105 est un remplacement direct des SEL-100,
SEL-100TD, SE-101, SE-101S, SE-102, SE-102S,
SE-102M, SE-103, et SE-103S. Les désignations des
bornes ont été modifiées, comme décrit au Tableau 1.
Les bornes CT1 et CT2 sont isolées du transformateur
de sorte que le CT secondaire peut être mis à la terre. Les
unités avec d'anciennes désignations ne permettent pas
au secondaire du CT de défaut à la terre d'être à la terre
lorsque le circuit de vérification de la terre et est utilisé.
TABLEAU 1. D
ÉSIGNATIONS DES BORNES
A
NCIENNE
D
ÉSIGNATION
CT
CT
(RELAI)
(RELAI)
L
N
SW
PL
+
GL
P
G
250 (9,84) LONGUEUR DE NO 14 AWG
FIL TORONNÉ JAUNE
REMARQUES :
1. DIMENSIONS EN MILLIMÈTRES (POUCES).
2. PEUT ÊTRE IMMERGÉ DANS LE GLYCOL.
Page 6
Rév. 12
SE-105
D
ÉSIGNATION
CT1
CT2
A
B
L1
L2
SW
CI
+
GI
GC
G
