Indication À Distance Et Réarmement Rk-102; Assemblage De L'indication À Distance Et Réarmement Rk-105 - Littelfuse Startco SE-105 Manuel

Contrôleur de défaut à la terre et de vérification prises de terre SE-105
17,3 36,6
(0,68) (1,44)
VOYANT TÉMOIN DEL
14,9 36,6
(0,59) (1,44)
BOUTON POUSSOIR

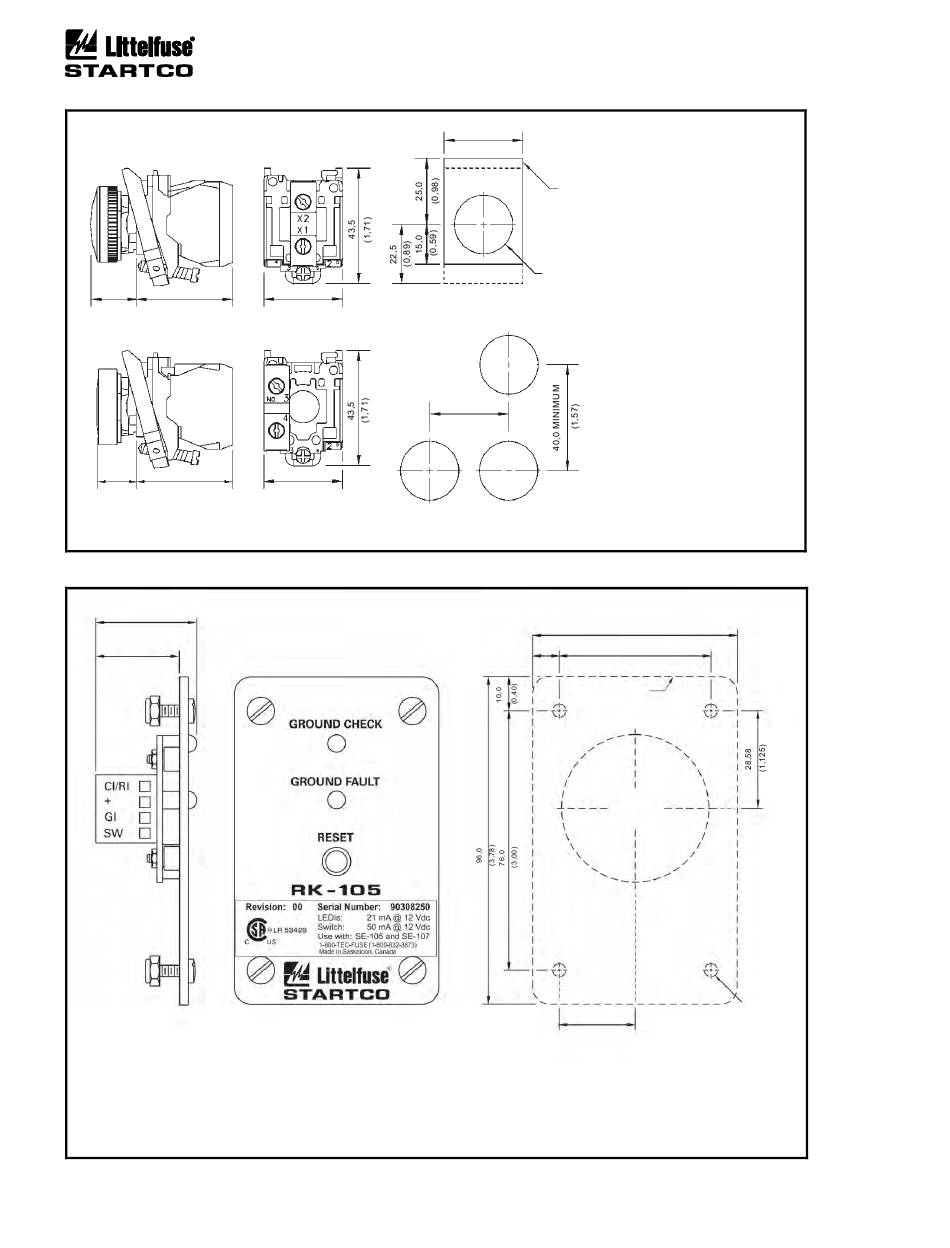

FIGURE 7. Indication à distance et réarmement RK-102.
30,0
(1,18)
25,0
(0,98)
VUE DE CÔTÉ
FIGURE 8. Assemblage de l'indication à distance et réarmement RK-105.
Pub. SE-105-M, 10 décembre 2012.
29,9
(1,17)
MARQUAGE DE PLAQUE
30,0 MINIMUM
(1,18)
29,9
(1,17)
DÉTAILS DE MONTAGE
VUE DE FACE
REMARQUES :
1. DIMENSIONS EN MILLIMÈTRES (POUCES).
2. NEMA 1.
30,0
(1,18)
MARQUAGE
PLAQUE
22,2 (0,87) DIA
REMARQUES :
1. DIMENSIONS EN MILLIMÈTRES
(POUCES).
2. ----- INDIQUE UN DÉGAGEMENT
REQUIS.
3. ÉPAISSEUR DU PANNEAU 1,0 A 6,0
(0,04 A 0,24)
4. NEMA 4X.
60,0
(2,36)
7,7
44,5
(1,75)
(0,30)
PLAN
1,25 po
CONDUIT
ALVÉOLE
DÉFONÇABLE
1,70 po DIA
22,25
(0,875)
DÉTAILS DE MONTAGE
Page 8
Rév. 12
3,8 (0,15)
DIA
