Contrôleur de défaut à la terre et de vérification prises de terre SE-105
3.2 D CT
ÉFAUT À LA TERRE
Le plan et les détails de montage pour les
transformateurs CT200 et CT200L sont illustrés à la
Fig. 3. Faire passer les conducteurs de phase à travers la
fenêtre CT comme illustré à la Fig. 1.
109,0
(4,29)
88,9
(3,50)
4,8 (0,19) DIA

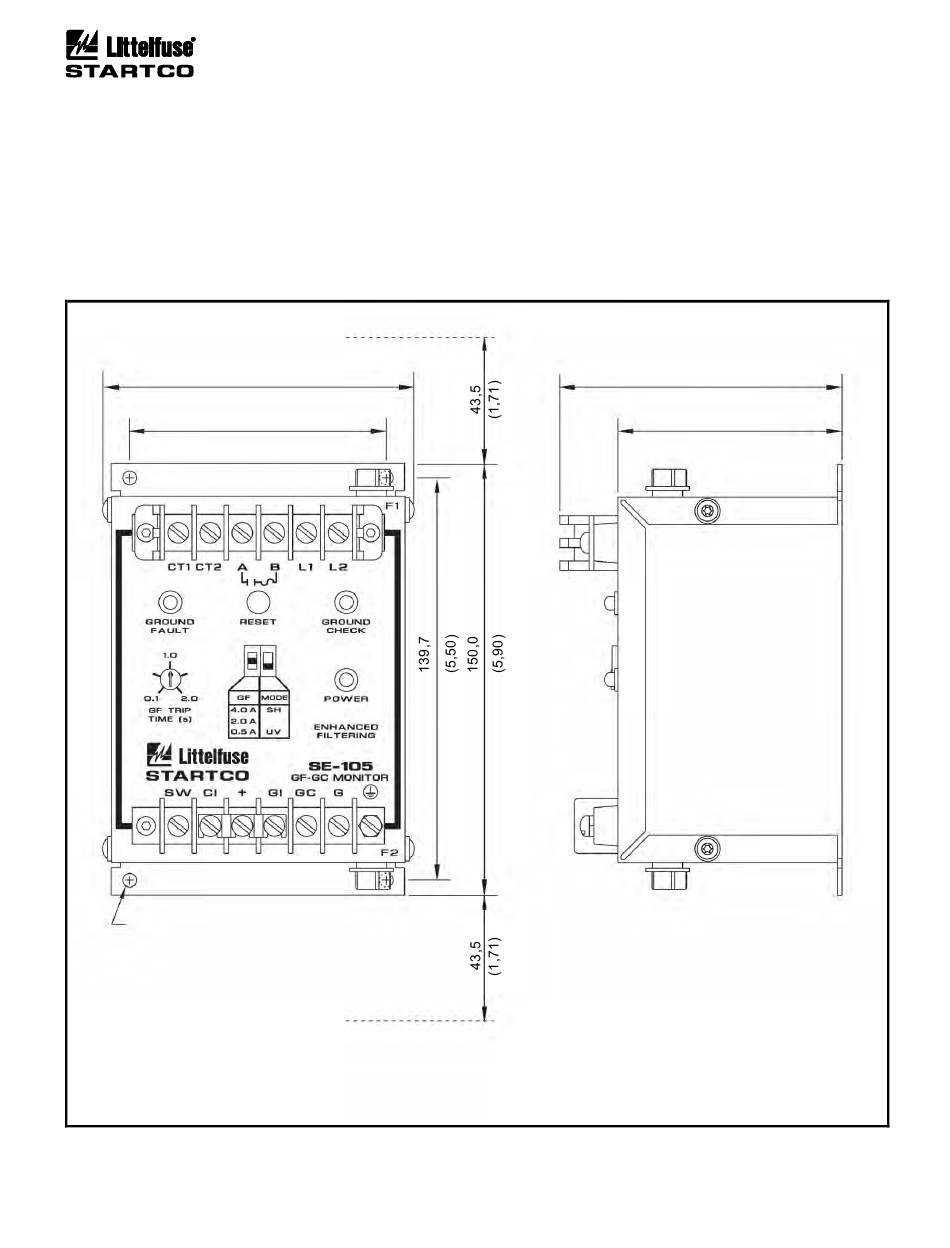

FIGURE 2. Plan et détails de montage SE-105.
Pub. SE-105-M, 10 décembre 2012.
Ne pas passer les conducteurs de terre ou de vérification
de terre à travers le CT. Dans les applications qui
nécessitent que des écrans ou des fils de continuité
passent à travers le CT, les retourner par le CT avant de
les connecter à la terre.
Connecter le défaut à la terre secondaire CT aux
bornes CT1 et CT2 du SE-105. La connexion CT au SE-
105 n'est pas sensible à la polarité. Mettre à la terre un
côté du CT secondaire.
NOTE 5
REMARQUES :
1. DIMENSIONS EN MILLIMÈTRES (POUCES).
2. VIS DU RÉPARTITEUR : 6-32 x 0,25.
NOTE 5
3. VIS DE MONTAGE : M4 OU 8-32.
4. MONTRÉ AVEC CAPOT DU RÉPARTITEUR OUVERT.
5. DÉGAGEMENT MINIMUM POUR RETRAIT DE FUSIBLE.
100,0
(3,93)
77,8
(3,06)
NOTE 4
Page 4
Rév. 12
