Contrôleur de défaut à la terre et de vérification prises de terre SE-105
CONNEXION RK-13 AVEC INDICATION ET RÉARMEMENT À DISTANCE
REMARQUES :
1. VOIR LES INFORMATIONS DE COMMANDE POUR
DISPOSITIFS DE RACCORDEMENT. 5-W AXIAL
DISPOSITIF DE MESURE INCLUS.
2. K1 FERME SUR VÉRIFICATION DE TERRE VALIDE.
POUR OPTION L K1 FERME SUR
DÉCLENCHEMENT DE VÉRIFICATION DE TERRE.
K2 FERME SUR DÉCLENCHEMENT DE DÉFAUT DE TERRE.

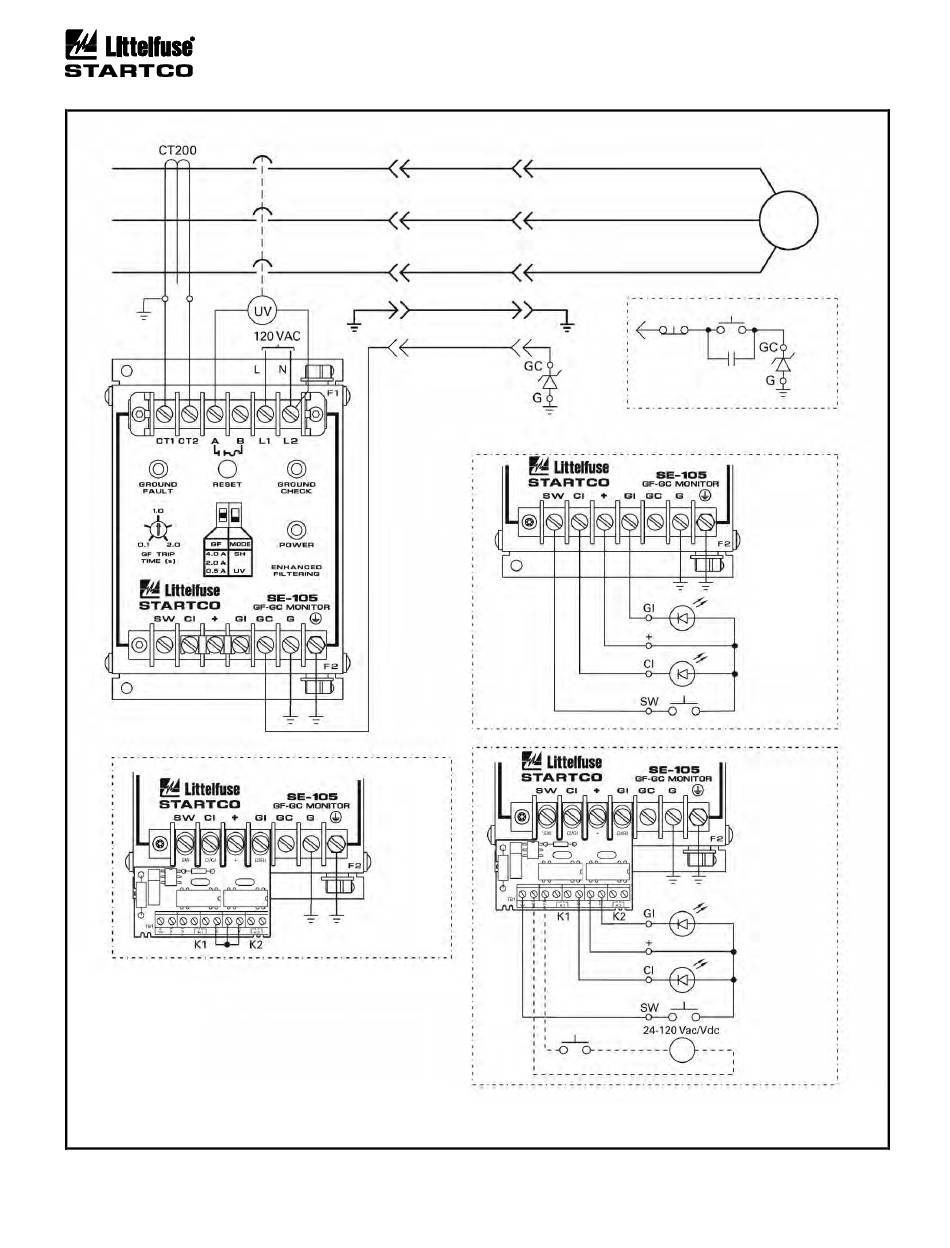

FIGURE 1. Application typique.
Pub. SE-105-M, 10 décembre 2012.
TERRE
VÉRIFICATION DE
TERRE
NOTE 2
UTILISE
CONTACTS
NOTE 1
BAS NIVEAU
VÉRIFICATION DE
CIRCUIT DE RACCORDEMENT ALTERNATIF
TERRE
POUR COMMANDE DE CONTACTEUR
RACCORDEMENT
INDICATION ET RÉARMEMENT À DISTANCE
NOTE 2
CONNEXION RK-13 AVEC INDICATION ET RÉARMEMENT À DISTANCE
Rév. 12
CHARGE
DÉBUT
ARRÊT
NOTE 1
CONTACT
FIXE
DISTANT
DÉFAUT À LA
TERRE
ROUGE
INDICATEUR
VÉRIFICATION
DE TERRE
INDICATEUR
VERT
COMMUTATEUR
DE RÉARMEMENT
DÉFAUT À LA
TERRE
ROUGE
INDICATEUR
VÉRIFICATION
DE TERRE
VERT
INDICATEUR
COMMUTATEUR
DE RÉARMEMENT
ALTERNATIF
CIRCUIT DE
RÉARMEMENT
