PINZAS DESOLDADORAS
La estación AD 4300 permite conectar dos
modelos de pinza desoldadora, con sus
respectivas gamas de cartuchos y soporte:
- La micro pinza desoldadora PA 1200 ref.
1200000.
- La pinza desoldadora PA 4200 ref. 4200000.
Para tener una pinza desoldadora operativa se
necesita: la unidad de control, una pinza, el
soporte y un par de cartuchos correspondientes
a la pinza que se haya escogido.
Soporte pinza desoldadora
Pinza desoldadora
PA 4200
Ref. 4200000
Cartuchos para la
pinza PA 4200
PA 8120
Ref. 0748120
La pinza se conecta a la estación de la siguiente
forma:
El cable de la pinza se debe conectar al conector
que existe en el soporte y el cable del soporte
pinza se conecta en el conector de la estación.

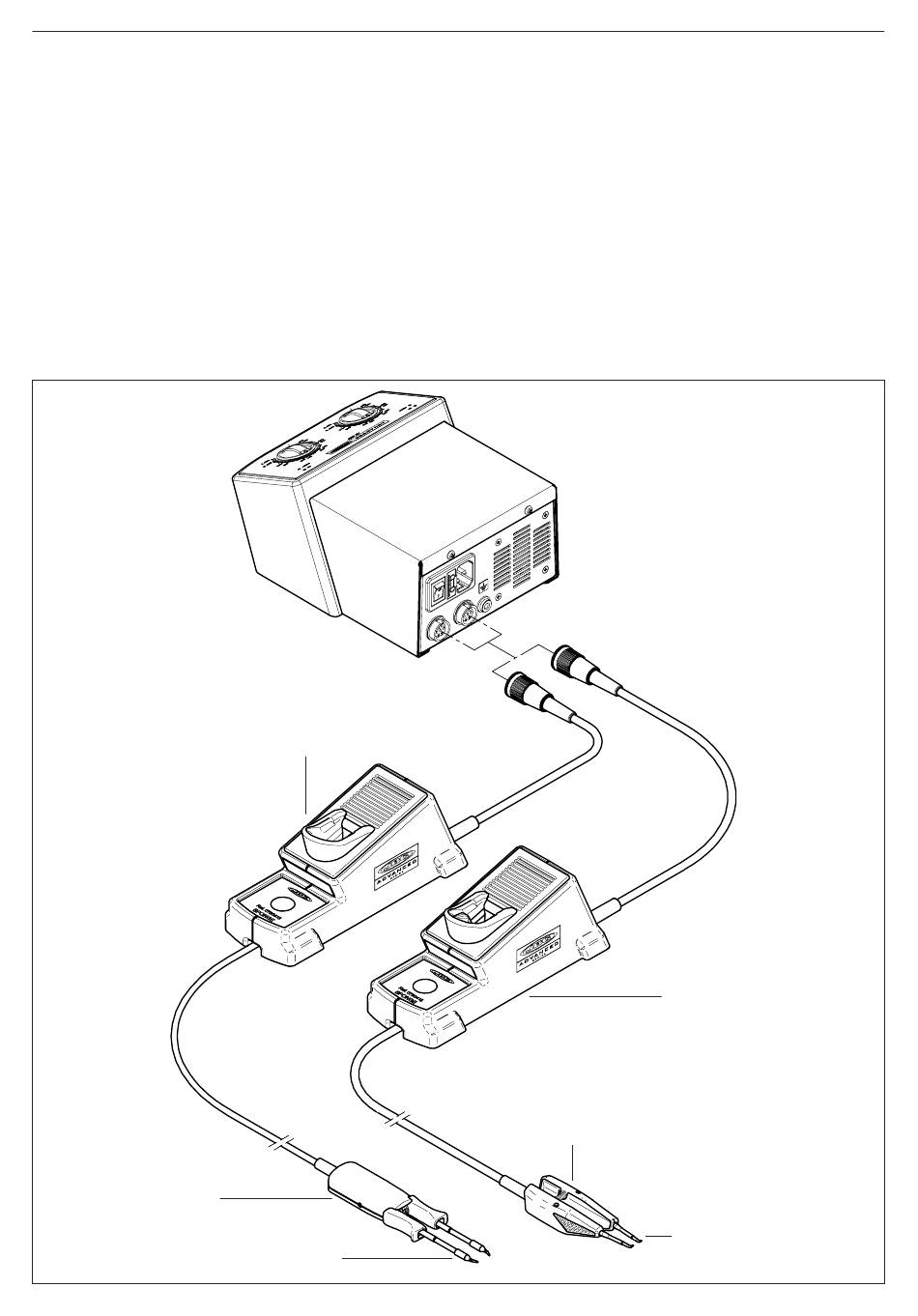

Vea el gráfico de conexionado en la figura.
Soporte pinza desoldadora
Micro pinza desoldadora
PA 1200
Ref. 1200000
17
ESPAÑOL
PA 8110
Ref. 0748110
Cartuchos 1200
