Vue Détaillée De La Liaison Par Boulons De Réglage; Monter Les Paquets De Lamelles; Figure 2-2 Vue Détaillée De La Liaison Par Boulons De Réglage - FLENDER N-ARPEX ARN 86-6 Notice De Montage

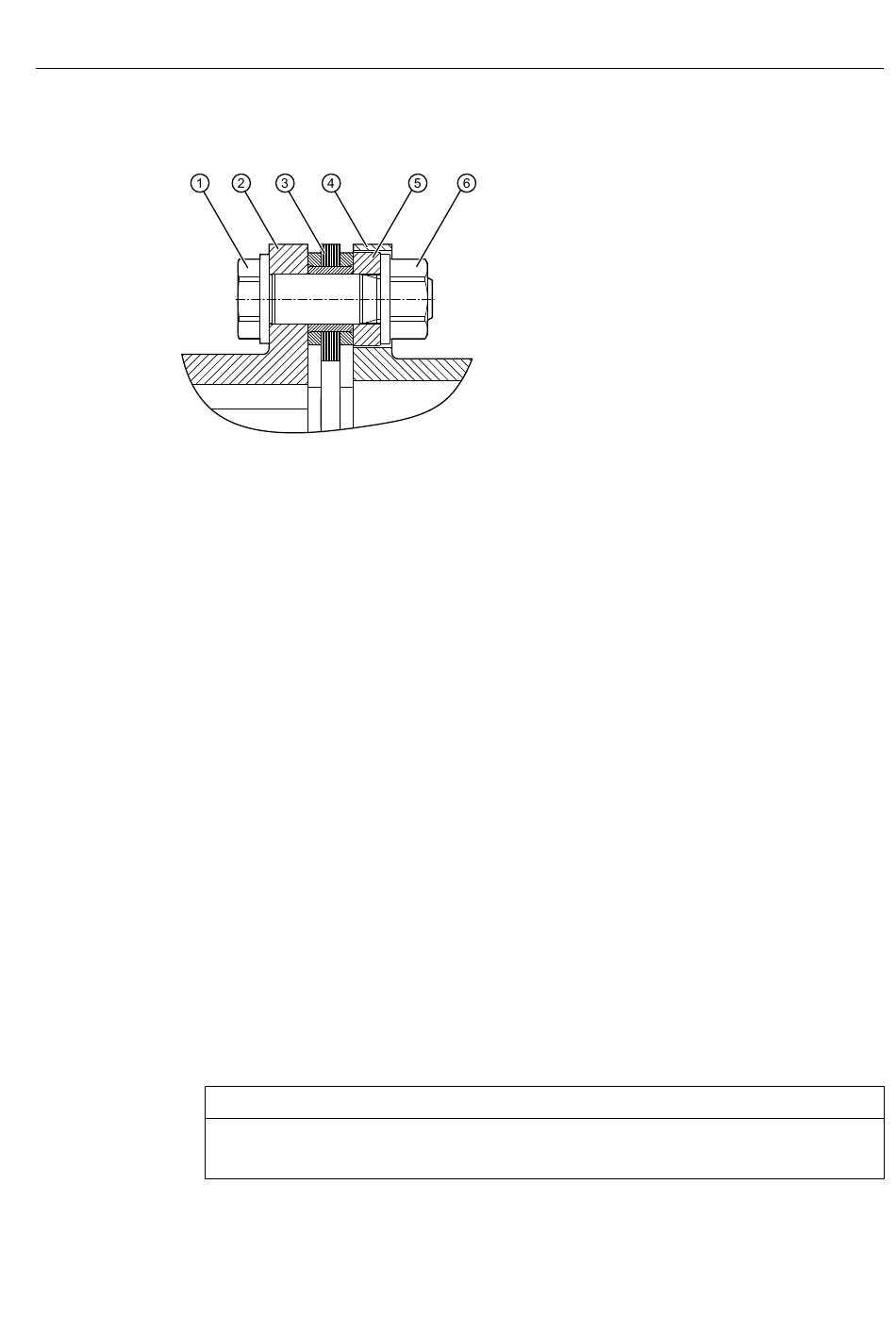

2.2 Vue détaillée de la liaison par boulons de réglage
①
②
③
④
⑤
⑥
Figure 2-2
2.3

Monter les paquets de lamelles

Procédure
1. Nettoyer les perçages d'ajustage des brides (2) et (4).
2. Nettoyer les surface d'appui de la vis d'ajustage (1), de l'écrou à embase (6), de la bague
3. Si vous avez des paquets de lamelles avec limiteur de jeu axial, respectez également la section
4. Visser le paquet de lamelles (3) alternativement aux brides (2, 4). Agencer le raccord vissé
Notice de montage 4280fr
Édition 09/2021
Vis d'ajustage
Bride
Paquet de lamelles
Bride
Bague d'arrêt
Écrou à embase
Vue détaillée de la liaison par boulons de réglage
d'arrêt (5) et du paquet de lamelles (3).
suivante : Exécution d'un point de vissage avec limiteur de jeu axial (Page 12)
comme suit :
– Le paquet de lamelles (3) doit se trouver entre les brides (2, 4).
– Les boulons de réglage (1) s'appuient sur la bride (2) ou (4).
– Les écrous à embase (6) s'appuient sur les bagues d'arrêt (5).
IMPORTANT
Insérer les vis dans leur état de livraison.
Ne pas graisser/lubrifier les parties de l'assemblage vissé.
