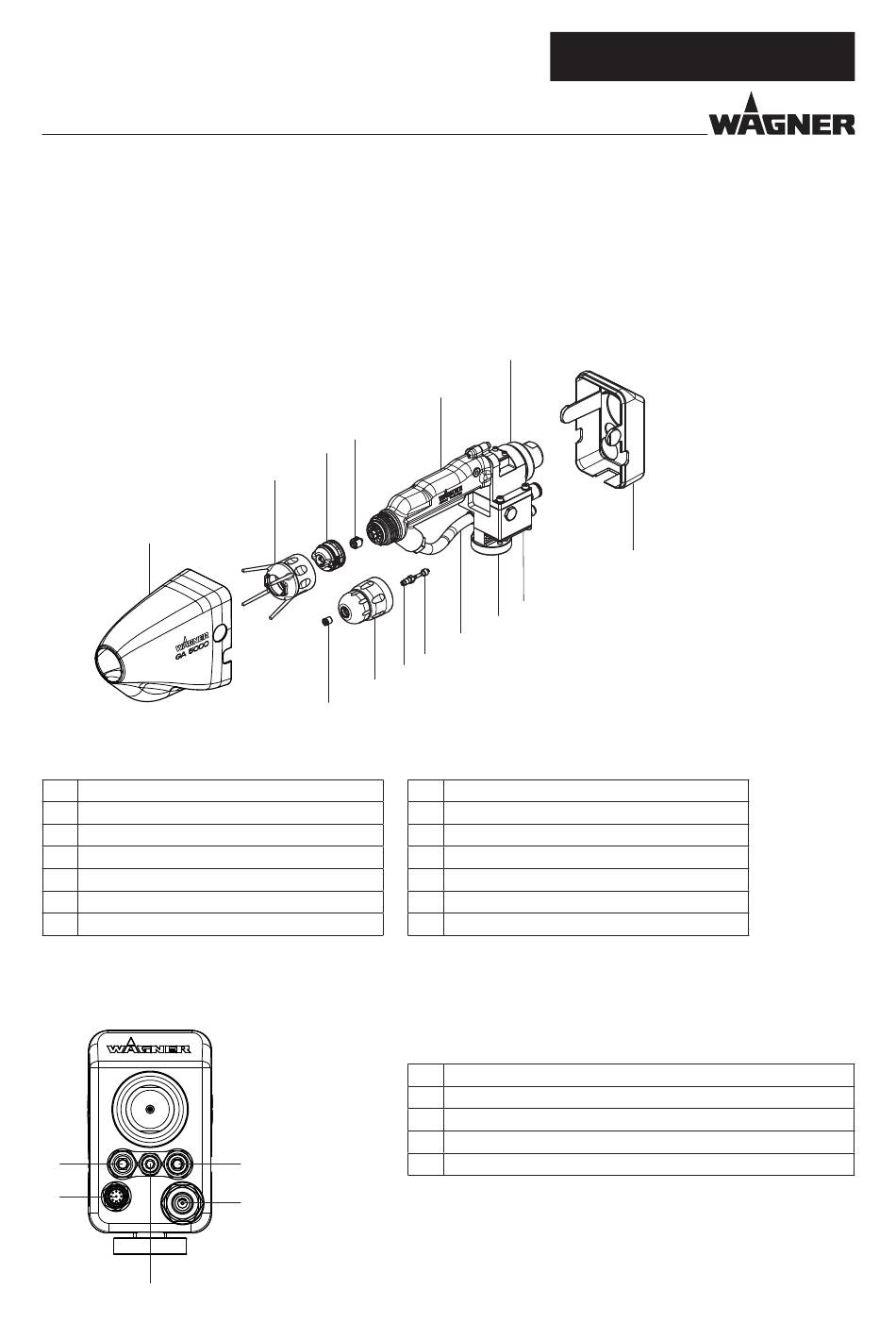

STRUCTURE DU PISTOLET GA 5000EACEC
1
B_05740
1
Couvercle de protection avant
2
Écrou-raccord avec la protection de buse
3
Capuchon d'air
4
Buse à jet plat
5
Adaptateur du pistolet
6
Boîtier de piston
7
Couvercle de protection arrière
Raccords sur la face arrière :
5
4
B_05742
3
N° DE COMMANDE DOC2367694
4
3
2
12
13
14
1
2
6
5
8
9
10
11
8
Boîtier du distributeur d'air
9
Support de pistolet
10 Tuyau de produit
11 Manchon d'étanchéité
12 Raccord à vis de buse
13 Garniture de buse
14 Buse à jet rond
1
Raccord d'air de pulvérisation (D10/bleu)
2
Raccord de produit G1/4"
3
Raccord d'air de commande (D6/rouge)
4
Raccord de câble du pistolet
5
Raccord d'air de formage (D8/vert)
GA 5000EAC
