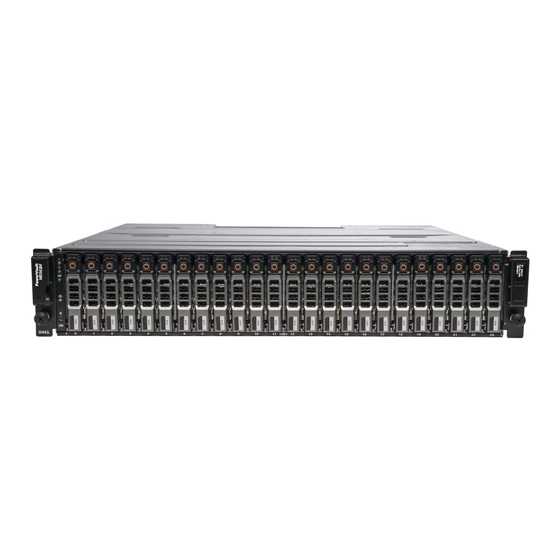

Dell PowerVault MD3600f Guide De Déploiement
  1. Manuels
  2. Marques
  3. Dell Manuels
  4. Serveurs de stockage réseau
  5. PowerVault MD3600f
  6. Guide de déploiement
Dell PowerVault MD3600f Guide De Déploiement

Dell PowerVault MD3600f Guide De Déploiement

Masquer les pouces Voir aussi pour PowerVault MD3600f:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Matrices de stockage
Dell PowerVault
MD3600f et MD3620f
Guide de déploiement

Publicité

Table des Matières
loading

Manuels Connexes pour Dell PowerVault MD3600f

Sommaire des Matières pour Dell PowerVault MD3600f

  • Page 1 Matrices de stockage Dell PowerVault MD3600f et MD3620f Guide de déploiement...
  • Page 2 D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités revendiquant la propriété de ces marques ou de ces noms de produits. Dell Inc. rejette tout intérêt exclusif dans les marques et les noms commerciaux autres que les siens.

  • Page 3: Table Des Matières

    Table des matières Introduction ......Configuration système requise ....Présentation des matrices de stockage .
  • Page 4 Installation silencieuse ....Activation des fonctions Premium (en option) ..Mise à niveau du logiciel PowerVault MD Storage . . . Tâches de post-installation .
  • Page 5 B Annexe : Fonctionnement des modules SFP et des câbles à fibre optique ..Consignes pour l'utilisation des modules SFP ..Installation et retrait des modules SFP ..Consignes d'utilisation des câbles à...
  • Page 6 Table des matières...

  • Page 7: Introduction

    REMARQUE : dans ce document, les références à la matrice de stockage Dell PowerVault de série MD3600f concernent les matrices de stockage Dell PowerVault MD3600f et Dell PowerVault MD3620f. Ce guide fournit des informations sur le déploiement des matrices de stockage Dell PowerVault MD3600f et MD3620f.

  • Page 8: Présentation Des Matrices De Stockage

    REMARQUE : les hyperviseurs pris en charge comprennent Microsoft Hyper-V, Citrix XenServer et VMware. Pour plus d'informations sur les versions prises en charge, voir la Matrice de support sur support.dell.com/manuals. • Droits d'accès de niveau administrateur ou équivalent Présentation des matrices de stockage Un boîtier contenant des disques physiques accessibles via des modules de...
  • Page 9 Vous pouvez définir un niveau de RAID spécifique pour chaque groupe de disques et disque virtuel de votre matrice de stockage. Pour en savoir plus sur l'utilisation de RAID et la gestion des données au sein de votre solution de stockage, voir le Manuel du propriétaire sur support.dell.com/manuals. Introduction...
  • Page 10 Introduction...

  • Page 11: Installation Du Matériel

    Configuring Fibre Channel With the Dell PowerVault MD3600f Series Storage Array (Configuration Fibre Channel avec la matrice de stockage Dell PowerVault de série MD3600f) : ce document fournit des informations sur les configurations, l'installation des adaptateurs du bus hôte (HBA) et le zonage. Voir support.dell.com/manuals.

  • Page 12: Connexion De La Matrice De Stockage

    Le port de sortie SAS permet de connecter la matrice de stockage à des boîtiers d'extension optionnels pour accroître la capacité de stockage. Pour plus d'informations, voir le Guide de mise en route à l'adresse support.dell.com/manuals. REMARQUE : vous pouvez utiliser n'importe quel connecteur de port de sortie de l'adaptateur de bus hôte (HBA) du serveur pour connecter un serveur hôte à...

  • Page 13: Configurations Redondantes Et Non Redondantes

    SAN, le câblage pour des environnements de réplication à distance, l'utilisation du zonage et l'installation HBA, voir Configuring Fibre Channel With the Dell MD3600f Series Storage Array, à l'adresse support.dell.com/manuals.
  • Page 14 1 Sauvegardez toutes les données stockées sur les boîtiers d'extension. 2 Mettez à niveau le micrologiciel du boîtier d'extension vers la version la plus récente disponible sur support.dell.com pendant que le boîtier est encore relié au contrôleur PERC H800. À cet effet, utilisez le fichier DUP.exe (pour Windows) ou DUP.bin (pour Linux).

  • Page 15: Extension À L'aide De Nouveaux Boîtiers D'extension Powervault De Série Md1200

    à jour. Pour plus d'informations, voir la Matrice de prise en charge sur support.dell.com/manuals. 1 Avant d'ajouter le ou les boîtiers d'extension, assurez-vous que le logiciel de la matrice de stockage est installé...
  • Page 16 À l'aide de PowerVault MDSM, mettez à jour le micrologiciel du module de contrôleur RAID et la mémoire NVSRAM aux dernières versions disponibles à l'adresse support.dell.com. Cliquez sur Outils→ Mettre à niveau le micrologiciel du module de contrôleur RAID dans la fenêtre Enterprise Management Window (EMW).
  • Page 17 5 À l'aide de PowerVault MDSM, mettez à jour tous les micrologiciels des boîtiers d'extension qui ne sont pas à jour : À partir de la fenêtre de gestion d'entreprise (EMW), sélectionnez le boîtier à mettre à jour et passez à la Fenêtre de gestion des matrices (AMW).
  • Page 18 Installation du matériel...

  • Page 19: Installation Du Logiciel Md Storage

    Pour en savoir plus sur les logiciels et matériels pris en charge par les systèmes Dell PowerVault, voir la Matrice de prise en charge à l'adresse support.dell.com/manuals. REMARQUE : il est recommandé...

  • Page 20: Installation D'adaptateurs Et De Pilotes De Bus Hôte

    REMARQUE : consultez le document Configuring Fibre Channel With the Dell MD3600f Series Storage Array (Configuration Fibre Channel avec la matrice de stockage Dell série MD3600f) avant de poursuivre. 1 Installez les adaptateurs de bus hôte (HBAs). 2 Connectez les câbles.
  • Page 21 3 Lisez le contrat de licence et acceptez-le. 4 Sélectionnez l'une des options d'installation suivantes dans le menu déroulant Install Set (Configuration d'installation) : • Full (recommended) (Complète - recommandée) : installe le logiciel (client) MD Storage Manager, l'agent de stockage hôte, le pilote multivoies, et les fournisseurs de matériel.

  • Page 22: Installation Console

    Ces pilotes et micrologiciels sont également disponibles à l'adresse support.dell.com. Consultez également la Matrice de prise en charge à l'adresse support.dell.com/manuals pour connaître les paramètres et/ou logiciels supplémentaires requis pour votre matrice de stockage particulière.

  • Page 23: Activation Des Fonctions Premium (En Option)

    1 Copiez le fichier custom_silent.properties du dossier /windows du support d'installation ou de l'image sur un emplacement accessible en écriture du serveur hôte. 2 Modifiez le fichier custom_silent.properties pour refléter les fonctions, modèles et options d'installation à utiliser. Enregistrez ensuite le fichier. 3 Une fois le fichier custom_silent.properties révisé, exécutez la commande suivante pour lancer l'installation : ./mdss_install.bin –f...
  • Page 24 Installation du logiciel MD Storage...

  • Page 25: Tâches De Post-Installation

    Tâches de post-installation Effectuez ces tâches de configuration initiales dans l'ordre indiqué avant l'utilisation initiale de la matrice de stockage Dell PowerVault. Ces tâches s'effectuent à l'aide du logiciel MDSM (Modular Disk Storage Manager). 1 Si vous utilisez la gestion hors bande, vous devez paramétrer la configuration réseau de chaque contrôleur RAID (adresse IP, masque de...

  • Page 26: Vérification De La Détection Des Matrices De Stockage

    Pour ajouter une matrice cliquez sur Nouveau lien. Sous Linux, cliquez sur le bouton Manuel, puis sur OK. 4 Si la matrice affiche toujours l'état Aucune réponse, contactez Dell. Tâches de configuration initiales 1 Le nom de la première matrice de stockage détectée apparaît dans l'onglet Périphériques de la fenêtre EMW.
  • Page 27 Périphériques pour vérifier que les boîtiers installés dans la matrice de stockage sont bien en état Optimal. Pour en savoir plus sur les icônes d'état, voir le Guide d'utilisation à l'adresse support.dell.com/manuals. Tableau 4-1. Boîte de dialogue des tâches de configuration initiale Tâche...
  • Page 28 Tâches de post-installation...

  • Page 29: Désinstallation Du Logiciel

    1 Double-cliquez sur Ajouter ou Supprimer des programmes du Panneau de configuration. 2 Dans la liste de programmes, sélectionnez le logiciel de stockage Dell MD32xxi. 3 Cliquez sur Modifier/Supprimer. La fenêtre Désinstallation complète s'affiche. 4 Suivez les instructions qui s'affichent à l'écran.

  • Page 30: Désinstallation Du Logiciel Md Storage Du Système Linux

    Disk Storage des versions noyaux Windows Server 2008 : 1 Naviguez jusqu'au répertoire Dell\MD Storage Software\Uninstall Dell Modular Disk 32xxi Storage Software (Dell\MD Storage Software\Désinstaller le logiciel de stockage Dell Modular Disk 32xxi). REMARQUE : par défaut, MD Storage Manager est installé dans le répertoire \Program Files\Dell\MD Storage Software (Fichiers de programme\Dell\ MD Storage Manager).

  • Page 31: A Annexe : Équilibrage De La Charge

    Annexe : Équilibrage de la charge Stratégie d'équilibrage de la charge Windows Les pilotes multivoies sélectionnent le chemin d'entrée/sortie vers et depuis un disque virtuel par l'intermédiaire d'un module de contrôleur RAID spécifique. Lorsque le pilote multivoies reçoit une nouvelle entrée/sortie à traiter, il recherche un chemin vers le module de contrôleur RAID propriétaire du disque virtuel.

  • Page 32: Moindre Profondeur De File D'attente Avec Sous-Ensemble

    Moindre profondeur de file d'attente avec sous-ensemble Cette règle est également appelée Moindres entrées/sorties ou Moindres demandes. Cette règle achemine la demande d'entrées/sorties suivante vers le chemin de données qui comporte la plus petite file d'attente de demandes d'entrées/sorties. Pour cette règle, une demande d'entrées/sorties est simplement une commande de plus dans la liste d'attente.

  • Page 33: Définition Des Règles D'équilibrage De La Charge Sous Linux

    Modification de la règle d'équilibrage de la charge à l'aide des options de gestion de disques Windows Server 2008 1 À partir du bureau de l'hôte, cliquez avec le bouton droit sur Poste de travail, puis sélectionnez Gérer pour ouvrir la fenêtre de Gestion de l'ordinateur.
  • Page 34 Annexe : Équilibrage de la charge...

  • Page 35: B Annexe : Fonctionnement Des Modules

    à fibre optique, lisez les informations suivantes : • Utilisez uniquement les modules SFP pris en charge par Dell avec les matrices de stockage PowerVault de série MD3600f. Les autres modules SFP génériques ne sont pas pris en charge et peuvent ne pas fonctionner avec les matrices de stockage.

  • Page 36: Installation Et Retrait Des Modules Sfp

    • Vous devez installer le module SFP dans un port avant de connecter le câble à fibre optique. • Vous devez retirer le câble à fibre optique du module SFP avant de retirer le module SFP du port. PRÉCAUTION : lorsque vous manipulez des périphériques sensibles à...

  • Page 37: Consignes D'utilisation Des Câbles À Fibre Optique

    Pour supprimer des modules SFP : 1 Retirez le câble FC du module SFP. Voir « Installation et retrait de câbles Fibre Channel », à la page 38. REMARQUE : pour ne pas endommager le câble ou le module SFP, déconnectez le câble FC avant de retirer le module SFP.

  • Page 38: Installation Et Retrait De Câbles Fibre Channel

    Installation et retrait de câbles Fibre Channel AVERTISSEMENT : les environnements de traitement de données peuvent contenir un équipement de transmission vers des liens système avec des modules laser qui fonctionnent à des niveaux de puissance plus élevés que ceux de la classe 1.

  • Page 39: C Annexe : Meilleures Pratiques De

    Annexe : Meilleures pratiques de câblage de matériel Manipulation de composants sensibles à l'électricité statique L'électricité statique peut endommager les barrettes de mémoire, les cartes système et tout autre composant sensible à cette électricité. Pour éviter d'endommager le système, prenez les précautions suivantes : •...

  • Page 40: Câblage Pour Optimiser Les Performances

    REMARQUE : si la réplication à distance est activée, le port hôte 3 de chaque contrôleur RAID est dédié aux communications entre les deux matrices de stockage (disques virtuels principaux et secondaires). Si vous n'utilisez pas la fonctionnalité premium de réplication à distance, ces ports hôte sont disponibles pour les connexions hôte ordinaires.
  • Page 41 En cas de panne d'un composant, les câbles doivent être déconnectés, le composant doit être remplacé et les câbles doivent être reconnectés. Plus l'étiquetage des câbles est détaillé plus il est facile de remplacer le composant en panne. Si vous ajoutez un nouveau boîtier d'extension à une configuration existante, l'étiquetage exact des câbles vous permettra d'identifier l'emplacement où...
  • Page 42 Annexe : Meilleures pratiques de câblage de matériel...
