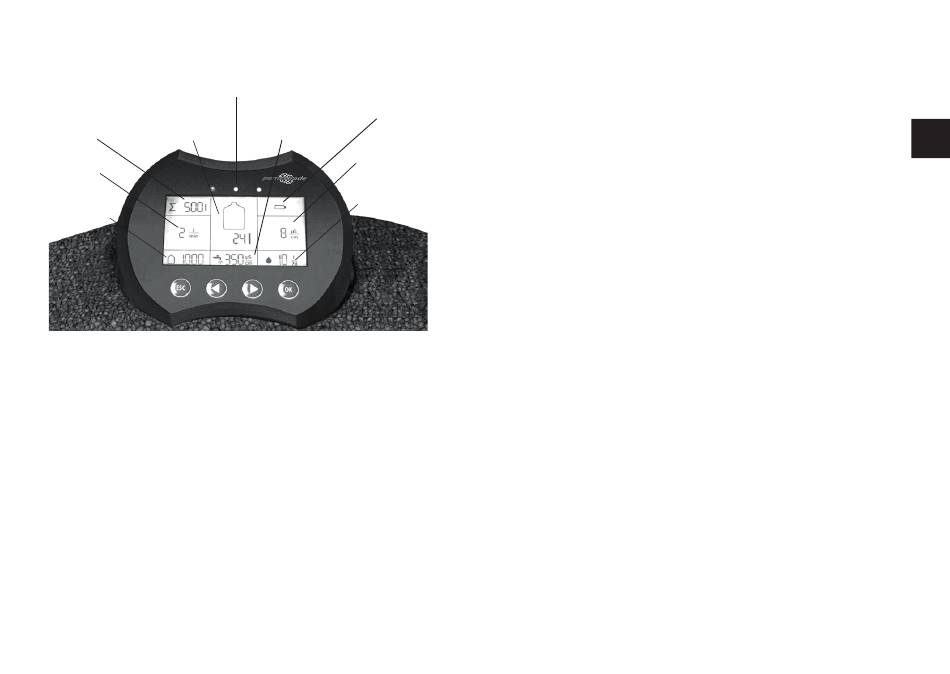

Pannello di comando PT-DA / PT-DB
Indicazione ottica della conducibilità
< 20 µS/cm verde / < 40 µS/cm giallo / > 40 µS/cm rosso
Contatore dell'acqua elettronico Capacità
Quantità di riempimento residua
accumulata (non resettabile) permasoft
Portata volumetrica
attuale
Tipo permasoft
(capacità in ° GSG x l)
1000 / 5000 / 18000
28000
Comando relè / uscita impulsi
Il dispositivo è dotato di una linea di segnale a potenziale zero (circuito aperto 3 V/0,1 A)
per il comando di un relè, in una rete domotica. Il segnale si attiva al raggiungimento della
capacità teorica della cartuccia, una conducibilità di > 40 µS/cm nell'acqua di riempimento o
al superamento della quantità di riempimento settimanale consentito.
Inoltre è presente un'uscita impulsi (circuito aperto 1 imp./l; 3V/0,1 A), attraverso la quale
è possibile trasmettere la quantità dell'acqua di riempimento su una rete domotica o su un
modulo radio (per es. Ista)
Impostazione della pressione di uscita su PT-DB
Per poter impostare un'altra pressione di uscita procedere come segue:
1. Chiudere il rubinetto a sfera di chiusura sul lato d'ingresso sul disconnettore di sistema e
sul lato d'uscita nel gruppo di riempimento.
2. In PT-FCS bisogna controllare che la valvola magnetica si trovi nello stato aperto.
3. Scaricare la pressione dal lato d'uscita aprendo il rubinetto di scarico, scaricare la molla di
compressione.
4. Ruotare la maniglia di regolazione sul riduttore di pressione verso sinistra (-) fino ad
arresto.
5. Chiudere la valvola di scarico.
6. Aprire lentamente il rubinetto a sfera di chiusura sul lato d'ingresso.
7. Ruotare la maniglia di regolazione verso destra fino a quando il manometro indica il
valore desiderato.
8. Aprire lentamente il rubinetto a sfera di chiusura sul lato d'uscita.
Conducibilità acqua di rete Stato della batteria
(100-1500 µS/cm)
Conducibilità
Acqua di riempimento
Quantità di reintegro max.
per settimana
(10 – 190 l)
84
Messa in servizio PT-FCS5000
Controllare la corretta installazione del gruppo di rabbocco dell'impianto di riscaldamento:
1. Chiudere le valvole a sfera su entrambi i lati.
2. Collegare il dispositivo alla rete elettrica utilizzando l'alimentatore a spina (24 V) incluso nella fornitura.
Il display viene quindi illuminato. Il display può essere illuminato in qualsiasi momento premendo un
tasto qualsiasi.
3. Per inserire i valori, premere il tasto ESC per circa 3 secondi fino a quando il display della conducibilità
dell'acqua di rete lampeggia.
4. Immettere la conducibilità dell'acqua di rete (da 100 a 1500 μS / cm con incrementi di 10 μS / cm) uti
lizzando i tasti freccia. Confermare con OK. Questa voce viene utilizzata per prevedere la capacità (teorica)
rimanente della cartuccia permasoft utilizzata.
5. Selezionare la capacità di permasoft (5000, 18000 **, 28000) e confermare con OK. La capacità di
trattamento viene ora visualizzata in litri sul display.
6. Selezionare la quantità di acqua di riempimento settimanale consentita (10 -190 l / 7gg) con incrementi
di 10 l, in alternativa è possibile disattivare anche il monitoraggio della quantità di riempimento (il
display mostra -). *** Confermare con OK. Questa funzione serve a proteggere da perdite significative.
Quando viene superata la quantità specificata, viene emesso un segnale acustico e il riempimento
viene interrotto chiudendo l'elettrovalvola.
7. Selezionare l'intervallo di tempo (48, 96, 192 h) dopo il quale l'elettrovalvola deve essere sempre aperta
per 20 minuti. Confermare con OK. Ora l'elettrovalvola si apre per la prima volta per 20 (75) min, e tutte
le barre nel menù lampeggiano.
8. Aprire la valvola di sfiato nella parte inferiore del gruppo di rabbocco.
9. Aprire la valvola a sfera sul lato di ingresso fino a quando l'acqua non fuoriesce senza bolle.
10. Chiudere la valvola di sfiato.
11. Aprire la valvola a sfera sul lato di uscita.
12. Con una differenza di pressione > 0,3 bar tra la pressione di mantenimento impostata e la pressione
nell'impianto, l'acqua demineralizzata viene ora reintegrata. Sul display vengono visualizzati il flusso
volumetrico attuale in l / min e la conduttività dell'acqua di riempimento demineralizzata. Inoltre, la
conducibilità è mostrata anche con tre diodi luminosi a semaforo.
13. Poiché la quantità di acqua di riempimento può essere automaticamente limitata mediante l'elettroval
vola, le valvole a sfera devono rimanere aperte.
14. Se l'elettrovalvola è stata chiusa a causa del superamento di un parametro, è possibile aprirla tempora
neamente confermando con OK. I parametri per la quantità di riempimento e la capacità rimanente ven
gono resettati. Se il LED rosso è attivo, viene aperto solo fino alla successiva misurazione della conduci
bilità. Se la conducibilità misurata è < 40 μS / cm (LED rosso spento), l'elettrovalvola rimane aperta per
max. per 20 (75) minuti, altrimenti si richiude immediatamente.
* Nella versione PT-PS1000FD, la portata di rabbocco deve essere al max. 2 litri/min, altrimenti i sali
dell'acqua potabile non vengono trattenuti.
** Quando si riempie con la cartuccia PT-PS18000 o PT-PS18000 Alu per la prima volta, il monitoraggio
del rabbocco deve essere temporaneamente disattivato. In questo caso, la misurazione della conducibilità
viene attivata solo dopo un flusso di 250 litri, altrimenti lo stabilizzatore di pH integrato influenzerebbe la
misurazione della conducibilità.
*** Se il monitoraggio del rabbocco è disattivato (il display mostra - ), l'elettrovalvola si apre sempre
per 75 minuti. Ciò vale sia per l'apertura manuale mediante i tasti freccia, che per gli intervalli di tempo
regolabili di 48, 96 o 192 ore.
L'elettrovalvola può essere aperta manualmente in qualsiasi momento premendo (3s) il tasto freccia
sinistra (<). L'elettrovalvola si apre quindi per 20 o 75 minuti, ma si chiude al superamento dei parametri.
