AUTODOME IP starlight 7000i

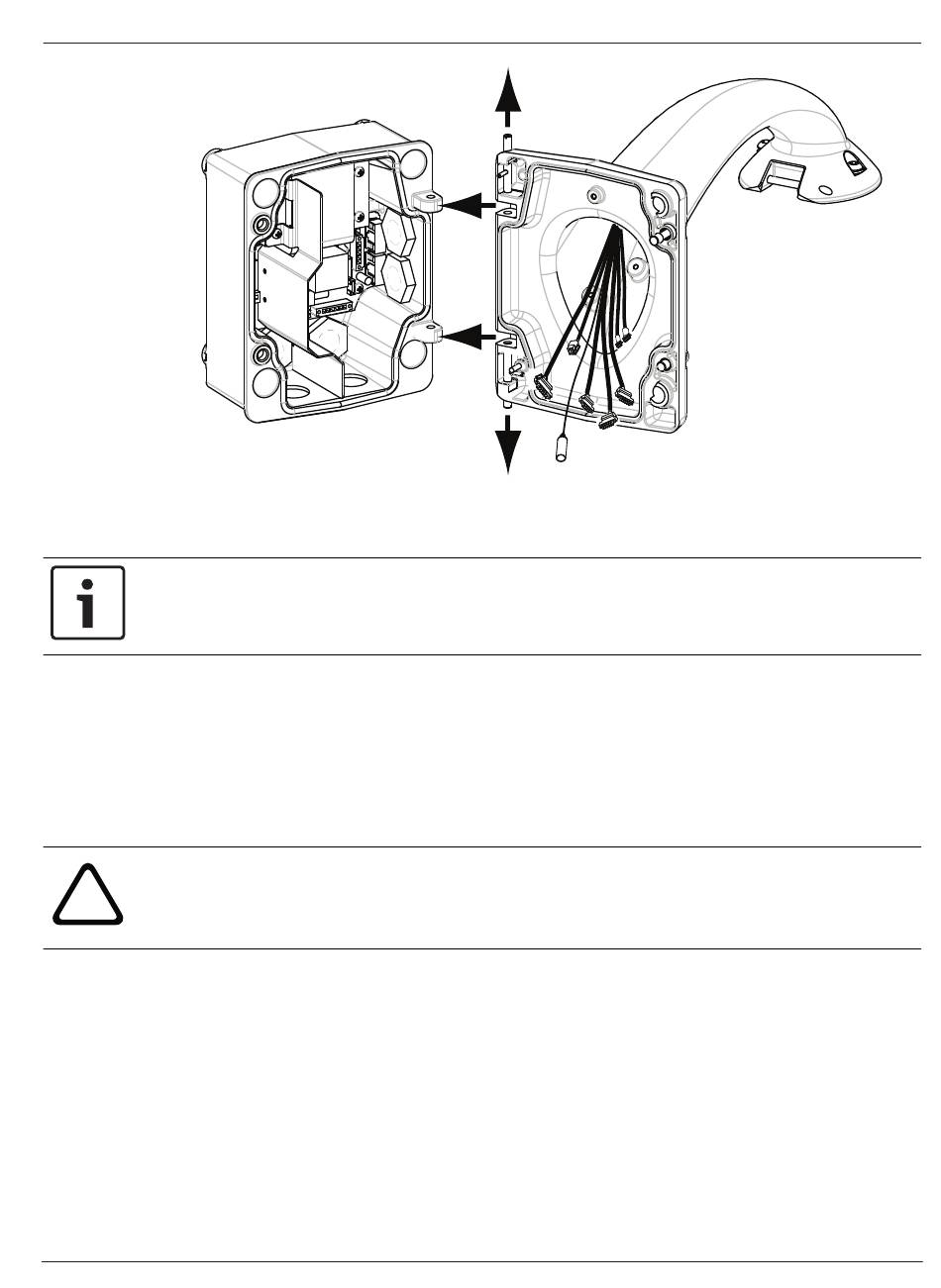

Figure 9.7: Alignement des charnières du bras de fixation sur le boîtier d'alimentation
2.
Remarque!
Pour l'étape suivante, il y a lieu de comprimer au maximum les deux axes de charnière afin de
pouvoir ouvrir (déverrouiller) les charnières du bras de fixation.
3.
4.
Avertissement!
Il y a risque de blessure corporelle voire d'accident mortel si les charnières du bras de
!
fixation ne sont pas verrouillées (complètement engagées) sur le boîtier d'alimentation.
Observez la plus grande prudence lorsque vous lâchez le bras de fixation.
Bosch Security Systems
Installation du bras de fixation pour montage mural, en angle ou sur mât | fr
Ouvrez la charnière supérieure en relevant sa languette et maintenez-la dans cette
position.
Tout en maintenant la charnière supérieure ouverte, alignez les charnières supérieure et
inférieure sur les charnières correspondantes du boîtier d'alimentation. Voir l'illustration
ci-dessus.
Lorsque les charnières sont alignées, relâchez l'axe de la charnière supérieure pour qu'il
s'engage dans la charnière correspondante du boîtier d'alimentation. Relâchez ensuite
l'axe de charnière inférieure par sa butée de manière à verrouiller le bras de fixation sur le
boîtier d'alimentation.
