Thule XADAPT11 Guide Rapide

A
part
pièce
parte
A adapter plate / plaque adaptatrice / placa adaptadora
M6 x 12 tamperproof button head screw
B vis inviolable à tête ronde M6 x 12
tornillo inviolable de cabeza semiesférica M6 × 12 mm
C spring locking washer / rondelle de blocage / arandela de resorte de seguridad
D M6 sliding square nut 20 x 20 / écrou carré coulissant M6 20 x 20 / tuerca cuadrada deslizante M6, 20 × 20 mm
E M6 X 40 tamperproof bolt, 690 SP / boulon inviolable M6 x 40, 690 SP / perno inviolable M6 × 40 mm, 690 SP
F M6 locking nut / écrou de blocage M6 / contratuerca M6
G flat washer 6mm I.D. / rondelle plate, dia. int. 6 mm / arandela plana, D.I. de 6 mm
H tamperproof wrench T-27 / clé T-27 pour vis et boulons inviolables / llave inviolable T-27
Model # XXXXXXXXXXXXXXXXXXXXXX
Register online at www.thule.com/register
Follow these instructions to mount a Hull-a-Port or Hull-a-Port Pro (sold separately) to the AeroBlade.
Veuillez suivre les instructions qui suivent afin de monter un Hull-a-Port ou Hull-a-Port Pro (vendu séparément) à la barre AeroBlade.
Siga estas instrucciones para instalar el modelo Hull-a-Port o Hull-a-Port Pro (se venden por separado) en las barras AeroBlade.
1
`
506-7014_01
XADAPT11

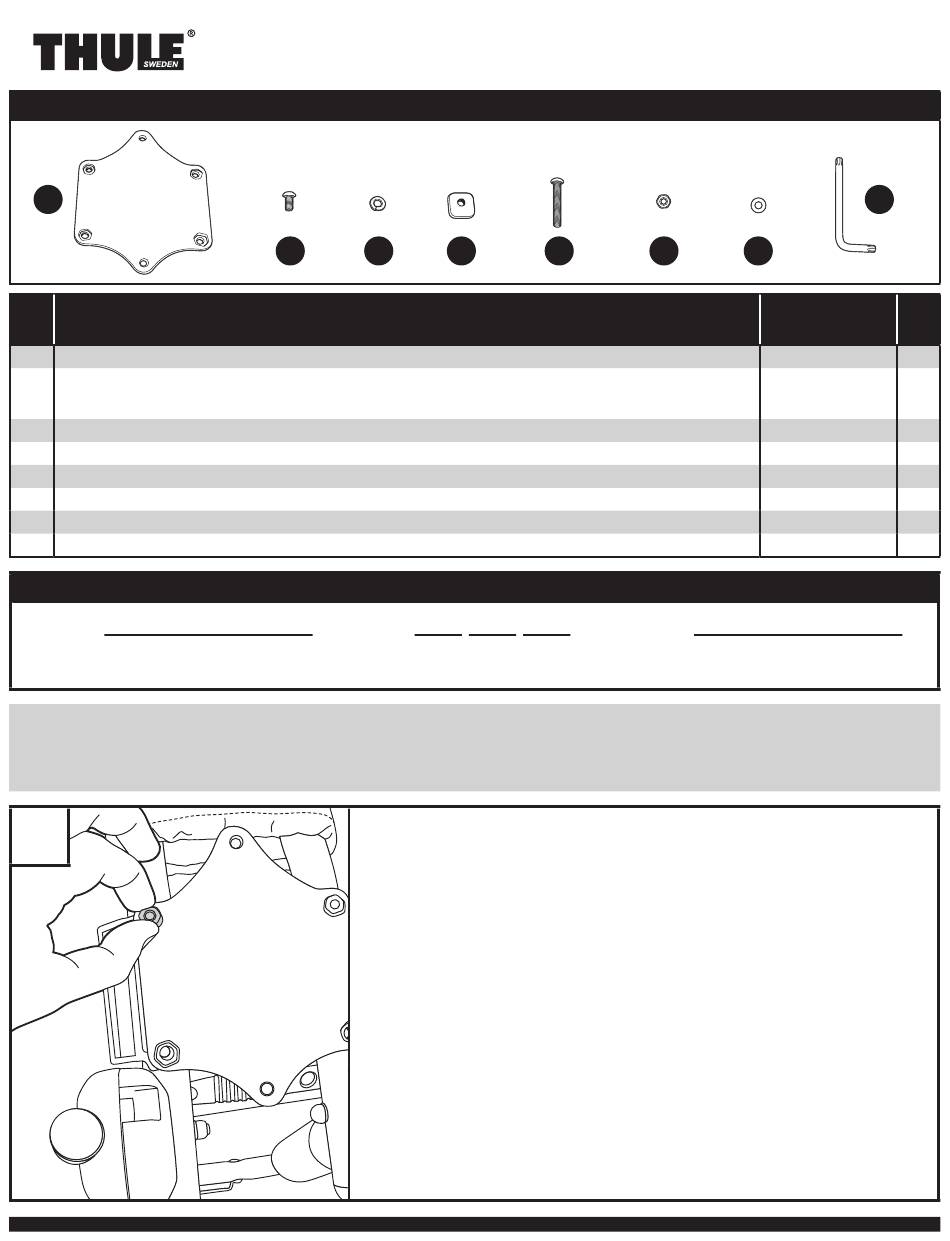

PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS
B C
description
description
descripcion
PRODUCT REGISTRATION / ENREGISTREMENT DE PRODUIT / REGISTRO DE PRODUCTO
Purchase Date
• To attach adapter plate to bottom of Hull-a-Port base, first turn Hull-a-Port upside
• Hex nut insets should be visible.
• Place an M6 locking nut into inset on one of the four corners on the bottom of
(Attach Hull-a-Port to AeroBlade)
(Fixation d'un Hull-a-Port à une barre AeroBlade)
(Colocación del modelo Hull-a-Port en las barras AeroBlade)
D E
XXXXX/XXXXX/XXXXX
THULE 42 Silvermine Road Seymour, Connecticut 06483 (800) 238-2388
down and align plate shape with bottom of Hull-a-Port base. The longer (pointier)
end should point toward the back handle and hubs.
Pour fixer la plaque adaptatrice à la base du Hull-a-Port, tournez le Hull-a-Port à l'envers
et alignez la forme de la plaque avec la base du Hull-a-Port. L'extrémité la plus longue (la
plus pointue) devrait pointer vers la poignée arrière et les moyeux.
Para colocar la placa adaptadora en la parte inferior de la base del modelo Hull-a-Port,
primero gire el modelo Hull-a-Port hacia abajo, para que la forma de la placa quede
alineada con la parte inferior de la base. El extremo más largo debe orientarse hacia la
manija y los cubos posteriores.
Les logements d'écrou hexagonaux devraient être visibles.
Los insertos de las tuercas hexagonales deben quedar a la vista.
the plate.
Placez un écrou de blocage M6 dans le logement d'écrou de l'un des quatre coins sur le
côté inférieur de la plaque.
Coloque una contratuerca M6 en el inserto, en una de las 4 esquinas de la parte inferior
de la placa.
F G
Place of PurchaseXXXXXXXXXXXXXXXXXXXXXX
H
part number qty.
numéro de pièce qté
numero de parte cant.
8527486001 2
853526903 4
956061259 4
8537557 4
853526905 8
938060054 8
951061254 8
8535270 1
1 of 3
