Montage
26
6.1.6
Conditions de montage particulières
Bypass et tubes de mesure
Dans les applications en bypass ou tube de mesure, il est recommandé d' u tiliser un
disque ou une étoile de centrage.

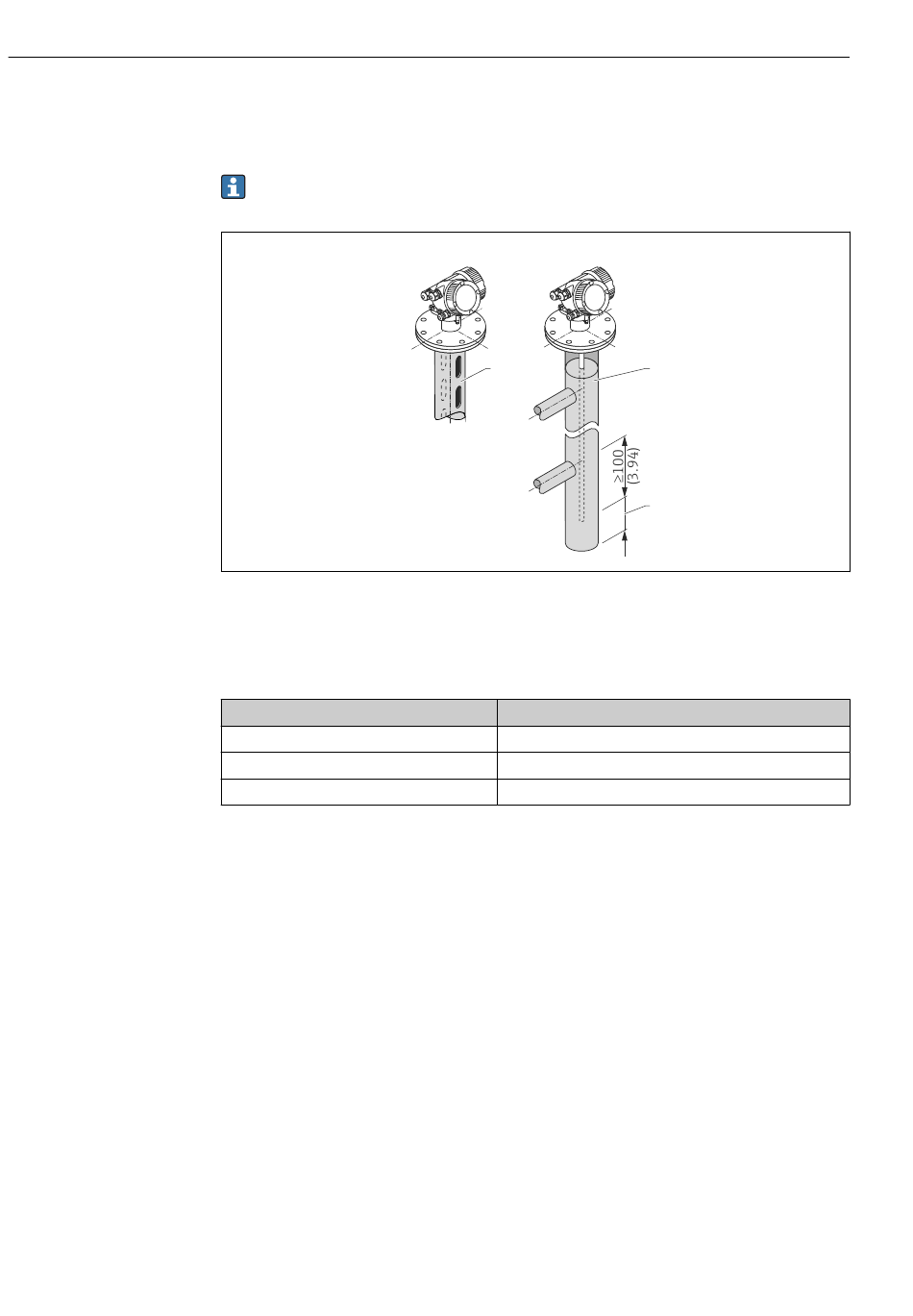

1
Montage dans un tube de mesure
2
Montage dans un bypass
3
Distance minimale entre l' e xtrémité de la sonde et le bord inférieur du bypass (voir tableau)
Distance minimale entre l' e xtrémité de la sonde et le bord inférieur du bypass
Type de sonde
Câble
Tige
Coax
• Diamètre du tube : > 40 mm (1.6") pour les sondes à tige
• Une sonde à tige peut être montée jusqu' à un diamètre de 150 mm (6 in). Pour des
diamètres plus grands, il est recommandé d' u tiliser une sonde coaxiale.
• Les sorties latérales, trous, fentes et soudures dépassant d' e nv. 5 mm (0.2") max. vers
l' i ntérieur, n' a ffectent pas la mesure.
• Le tube ne doit pas présenter de différences de diamètre.
• La sonde doit dépasser de 100 mm la sortie inférieure.
A
B
1
Distance minimale
150 mm (6 in)
10 mm (0,4 in)
10 mm (0,4 in)
Levelflex FMP55 PROFIBUS PA
2
3
Endress+Hauser
A0014129
