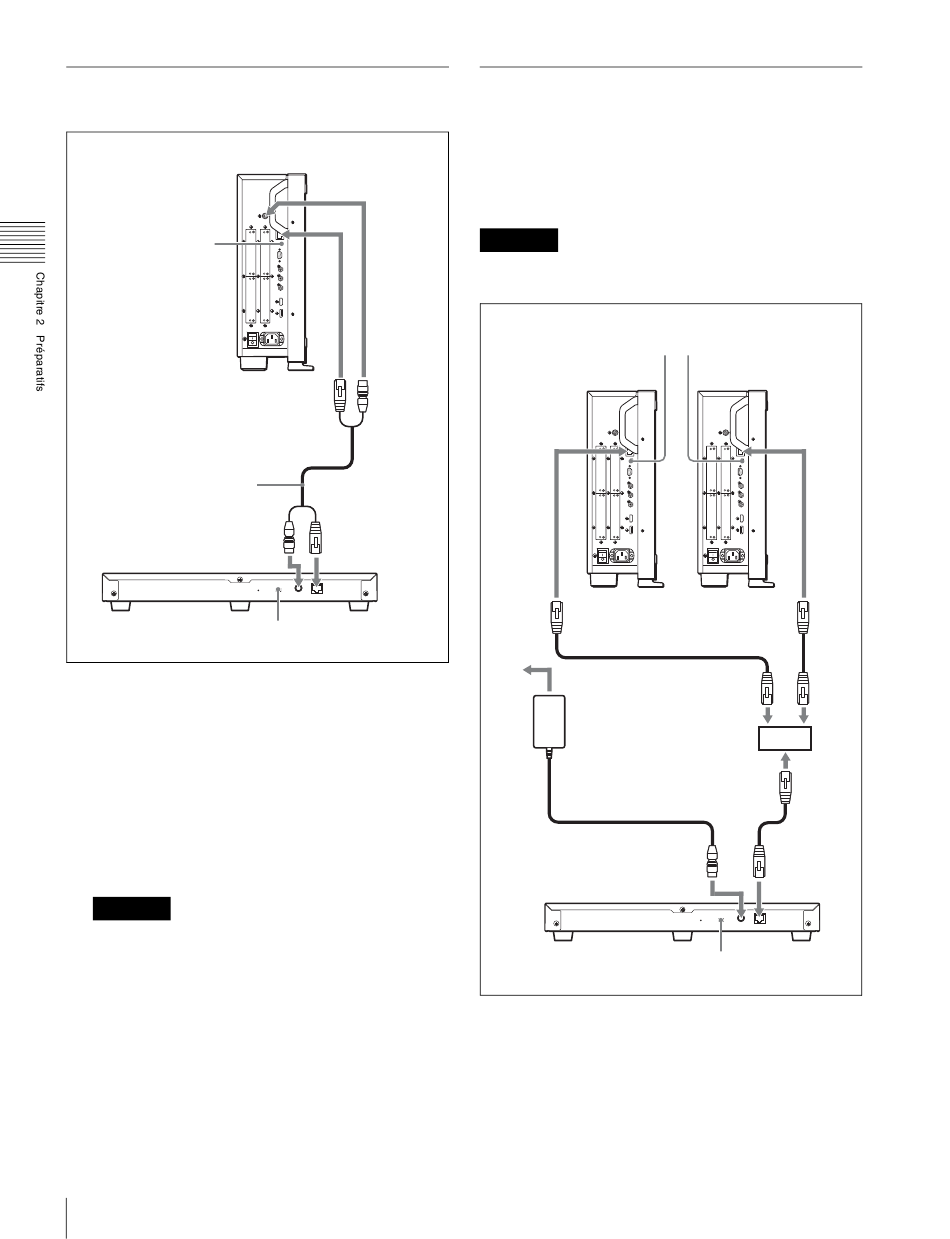

Connecter le contrôleur (BKM-16R)
Interrupteur NETWORK
tRéglez sur PEER TO
PEER.
Connecteur LAN (10/100)
SMF-700, etc.
Connecteur DC
5V/12V IN
Contrôleur
(BKM-16R)
Interrupteur NETWORK
tRéglez sur PEER TO PEER.
1
Désactivez l'interrupteur MAIN POWER du moniteur
avant de connecter les unités.
2
Réglez les interrupteurs NETWORK du moniteur et du
contrôleur sur PEER TO PEER.
3
Connectez le connecteur LAN (10/100) du moniteur et
le connecteur LAN (10/100) du contrôleur à l'aide du
SMF-700 ou du câble fourni avec le BKM-37H/38H,
ou avec un câble LAN droit 10BASE-T/100BASE-TX
(type blindé, optionnel).
Remarque
Lorsqu'un câble LAN optionnel est connecté, utilisez
un câble de type blindé afin d'éviter tout
dysfonctionnement dû aux bruits.
4
Connectez le connecteur DC 5V OUT du moniteur et
le connecteur DC 5V/12V IN du contrôleur au moyen
du SMF-700 ou du câble fourni avec le BKM-37H/
38H.
Ou connectez le câble de sortie de l'adaptateur secteur
fourni avec le contrôleur au connecteur DC 5V/12V IN
du contrôleur.
28
Connexions (BVM-F250A)
BVM-F250A
Connecteur
DC 5V OUT
Connecteur LAN
(10/100)
Connecter les unités multiples avec
le LAN
Le contrôleur commande jusqu'à 32 moniteurs. Jusqu'à
quatre contrôleurs sont connectés à un moniteur en mode
simple.
Remarque
Le contrôleur ne peut pas commander des moniteurs dans
un autre sous-réseau.
Interrupteur NETWORK
tRéglez sur LAN.
BVM-F250A
Connecteur
LAN (10/100)
Adaptateur secteur
(fourni avec le BKM-16R)
Concentrateur de
commutation
(recommandé : avec
fonction AUTO MDI/MDI-X)
Connecteur
DC 5V/12V IN
Contrôleur
(BKM-16R)
Interrupteur NETWORK
tRéglez sur LAN.
1
Désactivez l'interrupteur MAIN POWER du moniteur
avant de connecter les unités.
2
Connectez au réseau au moyen d'un câble 10BASE-T/
100BASE-TX (câble blindé, optionnel).
BVM-F250A
Connecteur
LAN (10/100)
Connecteur
LAN (10/100)
