Panneau arrière/panneau gauche
a Connecteur DC 5V OUT (femelle)
Fournit le courant continu au contrôleur.
Connectez au connecteur DC 5V/12V IN du contrôleur
avec le SMF-700 ou le câble fourni avec le BKM-37H/
38H.
ATTENTION
Le connecteur DC 5V OUT (femelle) est un circuit non
LPS (Limited Power Source, source d'alimentation
limitée).
b Connecteur LAN (10/100) (10BASE-T/100BASE-
TX)
Connectez au connecteur LAN (10/100) du contrôleur au
moyen du SMF-700 ou du câble fourni avec le BKM-37H/
16

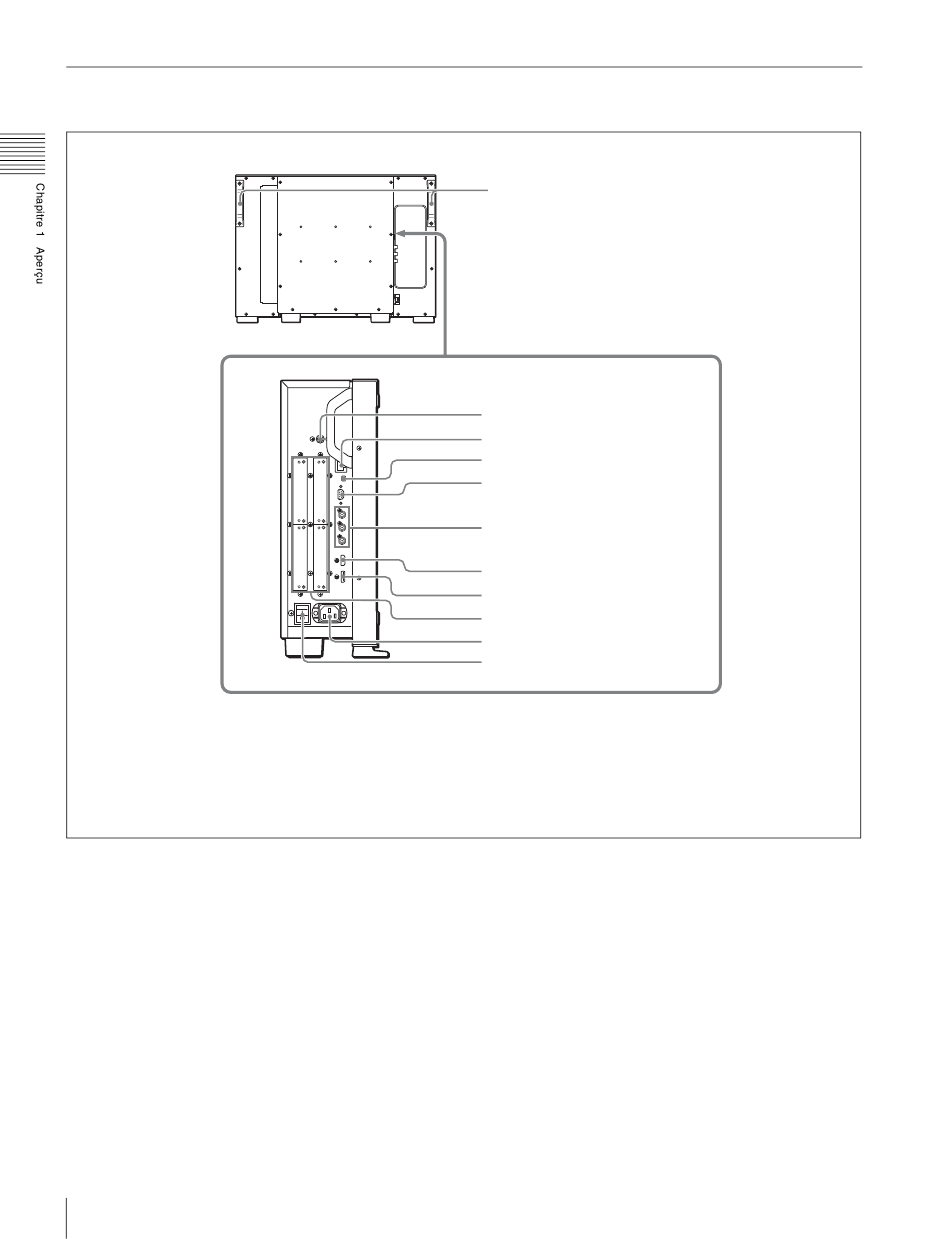

Emplacement et fonctions des commandes et des connecteurs (BVM-F250A)
Poignées
1 Connecteur DC 5V OUT
1 Connecteur DC 5V OUT
2 Connecteur LAN (10/100)
3 Interrupteur NETWORK
4 Connecteur PARALLEL REMOTE
5 STANDARD PORT
6 Connecteur d'entrée HDMI
7 Connecteur d'entrée DisplayPort
8 Ports d'entrée optionnels
9 Connecteur AC IN
q; Interrupteur MAIN POWER
38H. Ou connectez au réseau ou au connecteur LAN (10/
100) du contrôleur au moyen du câble 10BASE-T/
100BASE-TX LAN (type blindé, optionnel).
ATTENTION
• Par mesure de sécurité, ne raccordez pas le connecteur
pour le câblage de périphériques pouvant avoir une
tension excessive à ce port. Suivez les instructions pour
ce port.
• Lors de la connexion du câble LAN de l'appareil au
périphérique, utilisez un câble blindé afin d'empêcher
tout dysfonctionnement dû au bruit de rayonnement.
• La vitesse de la connexion peut être affectée par le
système de réseau.
