Manuel d'instructions D‐Box + QUASAR T25 A3 + ASG UD
Date : 08‐04‐13 Révision : 00 Cod : DYN 62‐3.00
À partir de ces entrées, si la D‐Box détecte que la cabine quitte le niveau d'étage avec les
portes ouvertes, le contacteur de la série de sécurité s'ouvre, ce qui entraîne que la bobine du
système parking du limiteur QUASAR T25 A3 se désexcite. Cela fera que le système de verrouillage
du système parking agisse sur les systèmes centrifuges du limiteur provoquant ainsi le verrouillage
du limiteur.
Comme le mouvement du système de verrouillage est solidaire de la barre de commande
extensible d'intervention, quand le limiteur se bloque, la barre de commande extensible
interviendra sur les parachutes, provoquant ainsi le blocage de ceux‐ci et le freinage de la cabine.
ENCLENCHEMENT DESCENDANT
Dans des conditions normales où il n'y a pas de détection d'UCM, la bobine de 24V du système
parking du limiteur est excitée, évitant ainsi que le système parking verrouille le limiteur Vega. Par
conséquent, le système travaille en sécurité positive.
4. MONTAGE ET MAINTENANCE

D‐Box:
Note: Ce manuel présente une information partielle des instructions d'utilisation et de maintenance.
Le manuel complet est disponible dans la zone clients du site Internet de Dynatech;
http://customers.dynatech-elevation.com/
ENCLENCHEMENT ASCENDANT

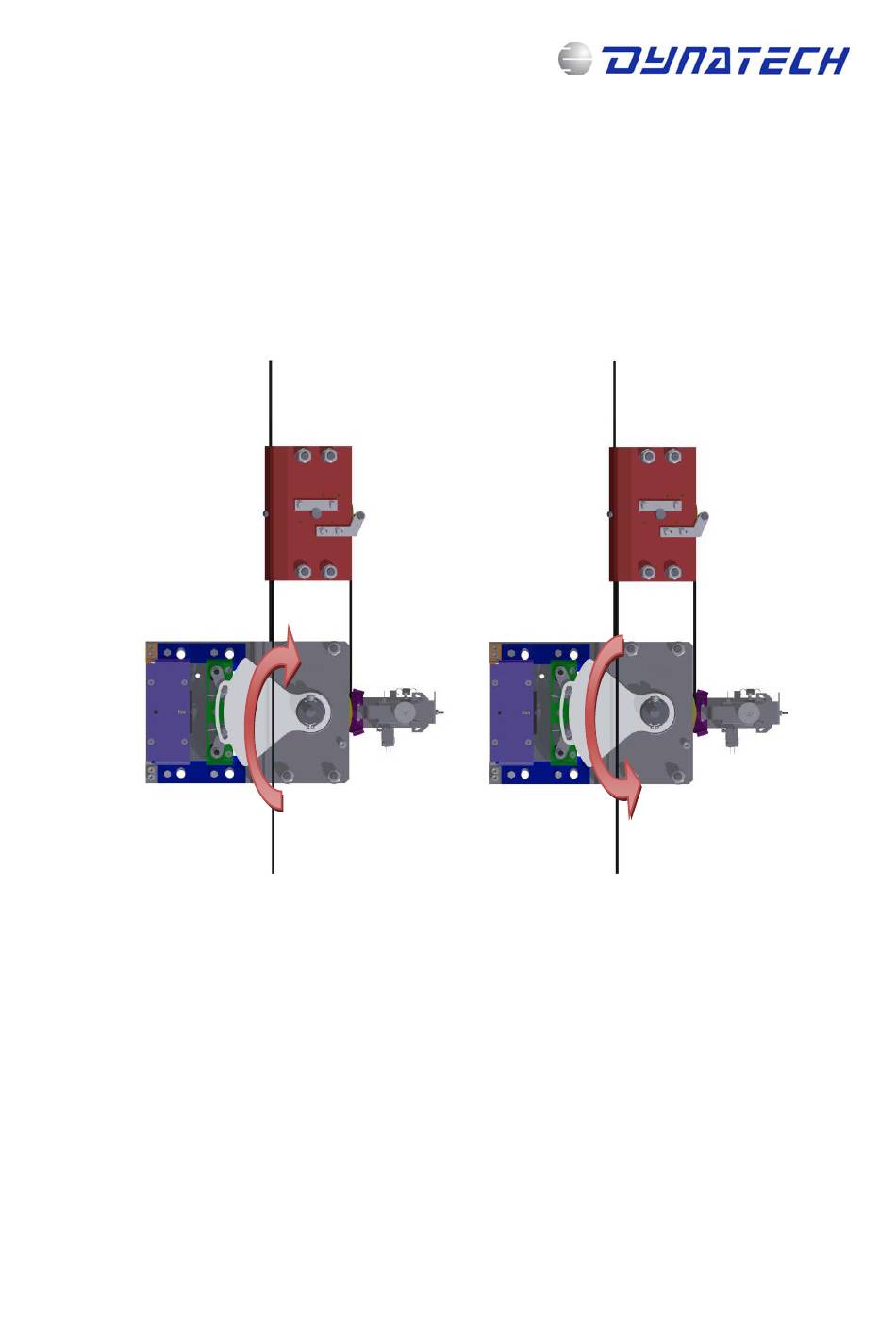

Figura 4 : Action de parachute ASG UD
