Installation Du Sac De Filtration - Power Fist 1 HP Dust Collector Mode D'emploi

V 1.50
Composants et pièces nécessaires
Sac de collecte Bag
Sac de filtration
Brides du sac
INSTALLATION DU SAC DE COLLECTE :
1. Placez le sac de collecte sur le bord inférieur du collecteur et fixez la bride du sac comme indiqué à la
figure 9.
2. Si les courroies ne sont pas déjà installées sur les sacs de filtration et de collecte, passez l'extrémité à
crampon de chaque courroie à travers l'orifice gauche de chaque sac et faites-les sortir par l'orifice droite.
Assurez-vous que les bouts à crampon sont orientés vers l'extérieur.
3. Les ressorts de la bride du sac doivent se trouver entre la courroie et le mécanisme de verrouillage (figure
10), sinon, le ressort de l'attache ne fonctionnera pas. Réglez les ressorts au besoin.

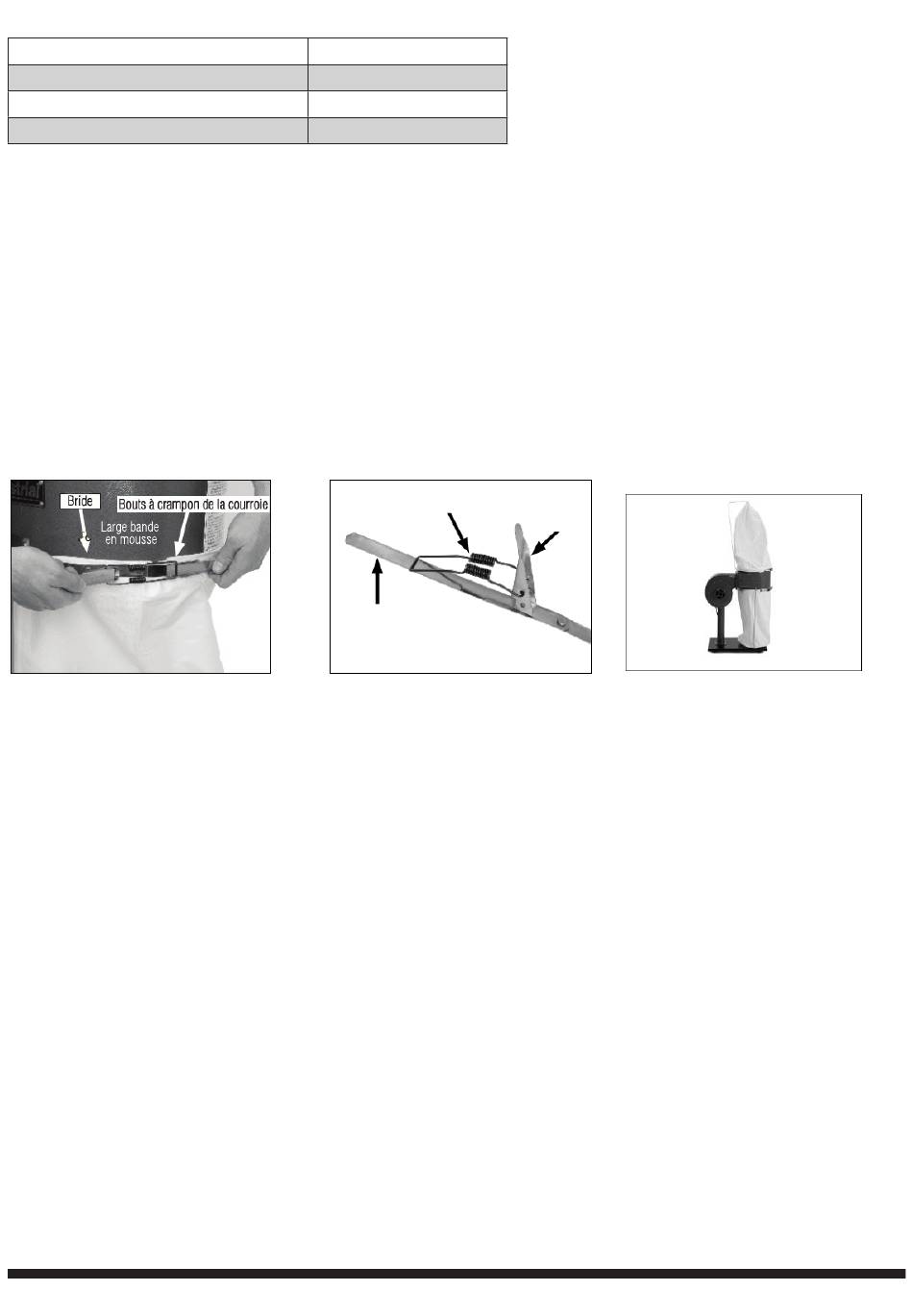

Figure 9. Fixation du sac de collecte
sur le collecteur.

INSTALLATION DU SAC DE FILTRATION :

1. Accrochez le dessus du sac de filtration sur la tige de support supérieure, glissez le sac de filtration sur le
dessus du collecteur et fixez la bride du sac. Une fois assemblé, le collecteur de poussières doit ressembler
à la figure 11.
18
Collecteur de poussière 1 CV
Qté
1
1
2
Ressorts
Courroie
Figure 10. Position correcte du ressort
de la bride du sac.
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
Mécanisme
de
verrouillage
Figure 11. Sacs de filtration et de
collecte installés.
8353237
