Power Fist 1 HP Dust Collector Mode D'emploi page 17

8353237

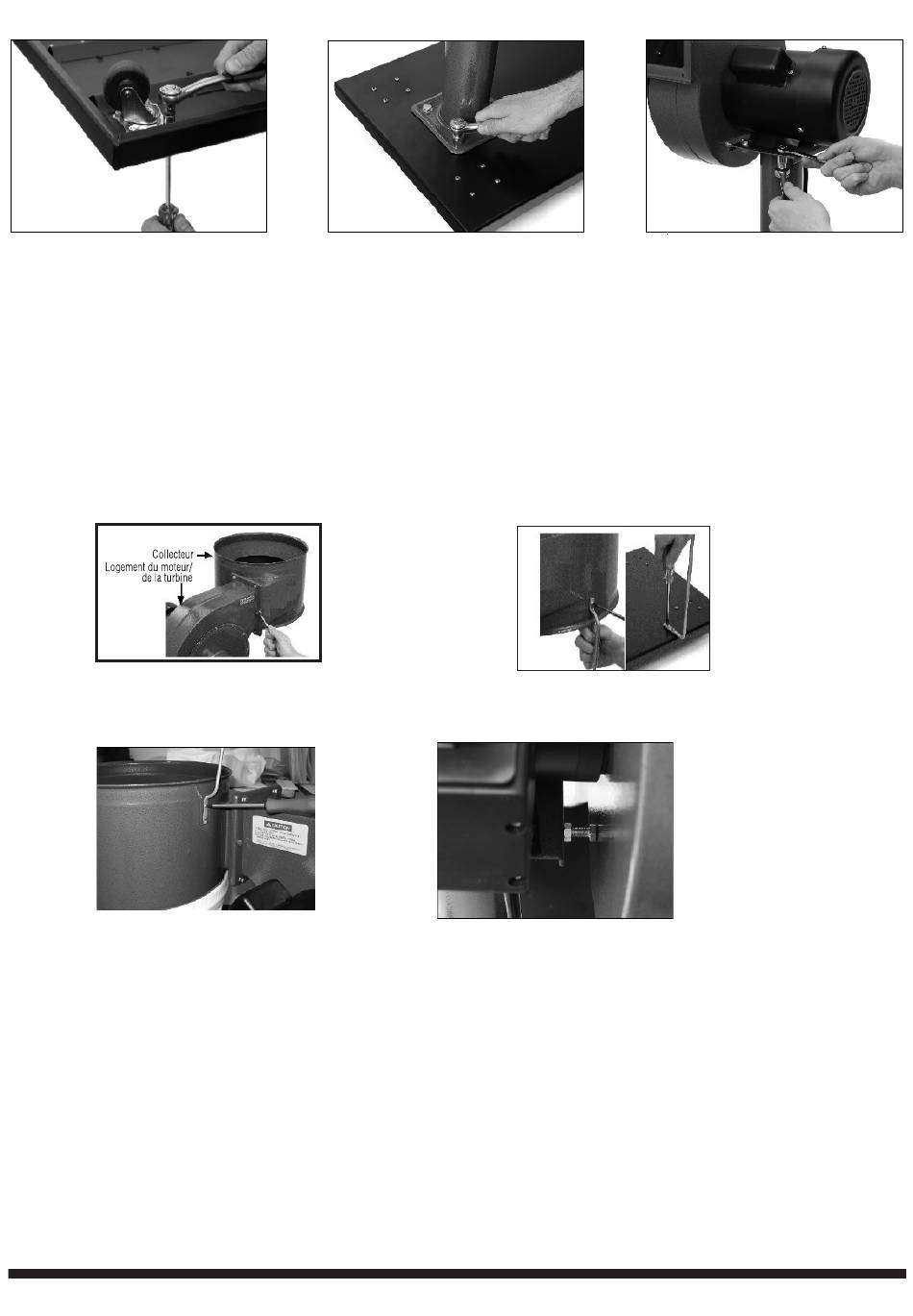

Figure 2. Installations des roulettes
5. Installez le joint en caoutchouc sur l'ouverture du logement du moteur/de la turbine.
6. Installez le collecteur sur le logement du moteur/de la turbine avec six boulons hexagonaux M6-1 x 15, tel
qu'illustré à la figure 5.
7. Fixez les deux tiges de support du sac de collecte sur le socle avec quatre vis cruciformes M5-0,8 x 15 et
quatre rondelles plates, et sur le collecteur en utilisant deux vis cruciformes M5-0,8 x 15, deux rondelles
plates, et deux écrous hexagonaux, tel qu'illustré à la figure 6.
8. Installez le support du sac supérieur sur le collecteur, tel qu'illustré à la figure 7, en utilisant deux vis à tête
cruciforme M4-0,7 x 8.
Figure 5. Installation du collecteur sur le
logement du moteur/de la turbine
Figure 7. Installation du support supérieur
du sac
BOULONS DE SUPPORT DU COLLECTEUR
1. Ajustez les deux boulons hexagonaux situés sur la plaque de support du collecteur (Figure 8) de manière à
ce que les têtes des boulons appuient contre le logement du moteur/de la turbine.
2. Serrez les écrous hexagonaux contre le support.
SACS DE FILTRATION ET DE COLLECTE
3. Les ressorts de la bride du sac doivent se trouver entre la courroie et le mécanisme de verrouillage
(figure 10), sinon, le ressort de l'attache ne fonctionnera pas. Réglez le ressort au besoin.
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
Collecteur de poussière 1 CV
Figure 3. Installation de support de
collecteur
Figure 6. Fixation des tiges de support
Figure 8. Ajustement des boulons de la plaque
de support du collecteur.
Figure 4. Installation du logement du
du sac de collecte
V 1.50
moteur/de la turbine sur le
support du collecteur
17
