Assemblage - Power Fist 1 HP Dust Collector Mode D'emploi

V 1.50
AVERTISSEMENT ! Si des pièces sont manquantes, ne faites pas fonctionner l'outil avant que les pièces
manquantes aient été remplacées. Le non-respect de cet avertissement peut entraîner des blessures graves.
IDENTIFICATION DES PIÈCES

ASSEMBLAGE

Composants et pièces nécessaires
Logement de moteur/turbine
Collecteur
Base
Joint en caoutchouc
Roulettes pivotantes
Tiges de support du sac de collecte
Tige de support du sac supérieur
Support de logement de la turbine
Boulons hexagonaux M6-1 x 15
POUR ASSEMBLER LE SOCLE DU COLLECTEUR DE POUSSIÈRE :
1. Assurez-vous que le moteur du collecteur de poussière est débranché !
2. Installez les roulettes pivotantes sur le socle avec seize vis cruciformes M5-0,8 x 10, écrous et rondelles
plates (Voir Figure 2).
3. Placez le socle à l'endroit et installez le support du collecteur (Figure 3) en utilisant quatre boulons
hexagonaux M8-1,25 x 15 et quatre rondelles plates.
4. Placez le logement du moteur/de la turbine sur la plaque de support du collecteur et attachez avec quatre
boulons hexagonaux M8-1,25 x 15, quatre écrous hexagonaux, et huit rondelles plates, tel qu'illustré à la
figure 4.
16
Collecteur de poussière 1 CV
Qté Composants et pièces nécessaires
1
1
1
1
4
2
1
1
6
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
Boulons hexagonaux M8-1,25 x 15
Écrous hexagonaux M5-0,8
Écrous hexagonaux M8-1,25
Rondelles plates 5 de mm
Rondelles plates 8 de mm
Vis cruciformes M5-0,8 x 15
Vis cruciformes M5-0,8 x 10
Vis cruciformes M4-0,7 x 8
1. Tige de support du sac
supérieur
2. Sac de filtration
3. Collecteur
4. Sac de collecte
5. Tige de support de sac de
collecte
6. Socle
7. Roulettes pivotantes
8. Support de logement de la
turbine
9. Interrupteur
10. Moteur

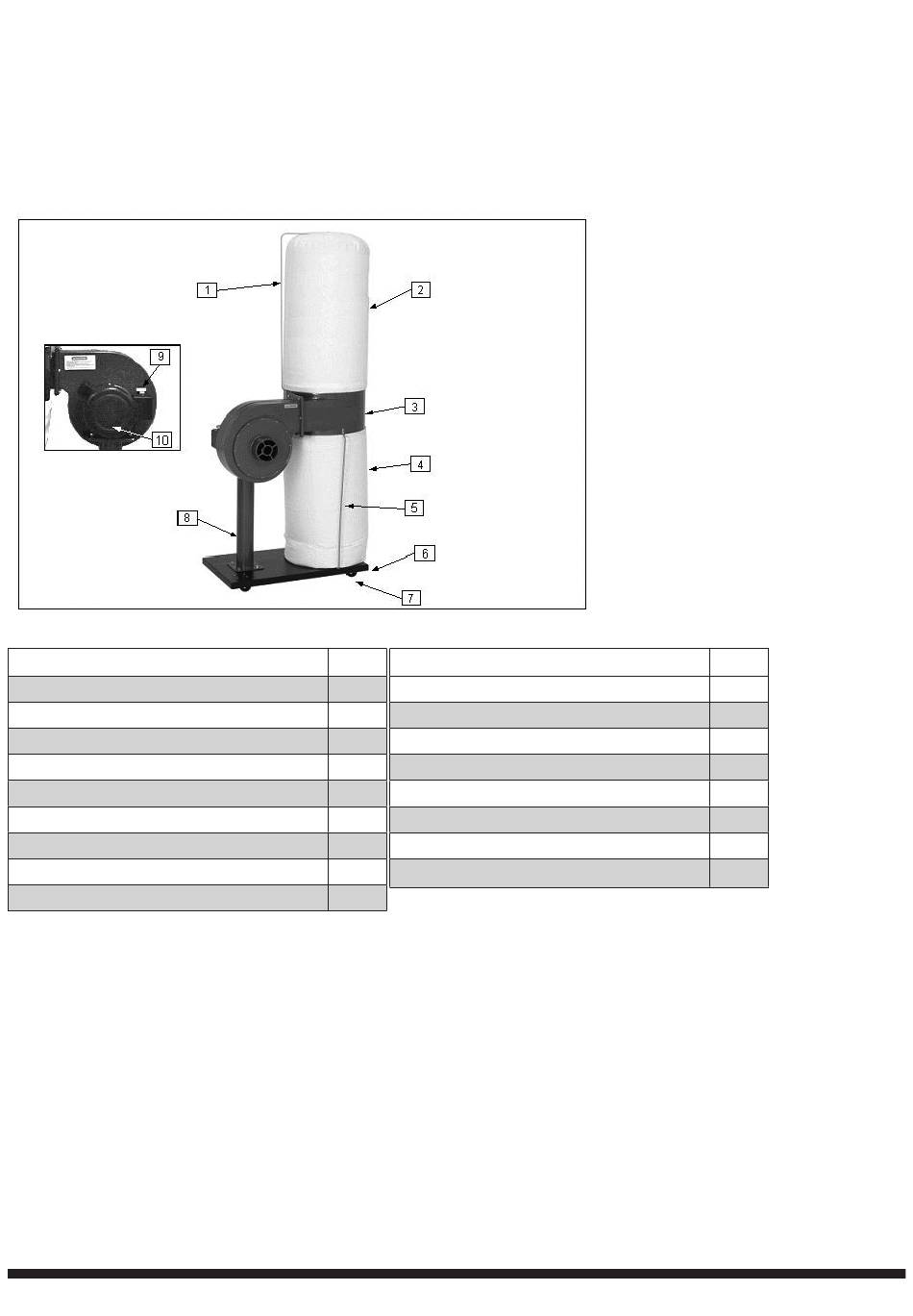

fig. 1
Qté
8
18
4
22
12
6
16
2
