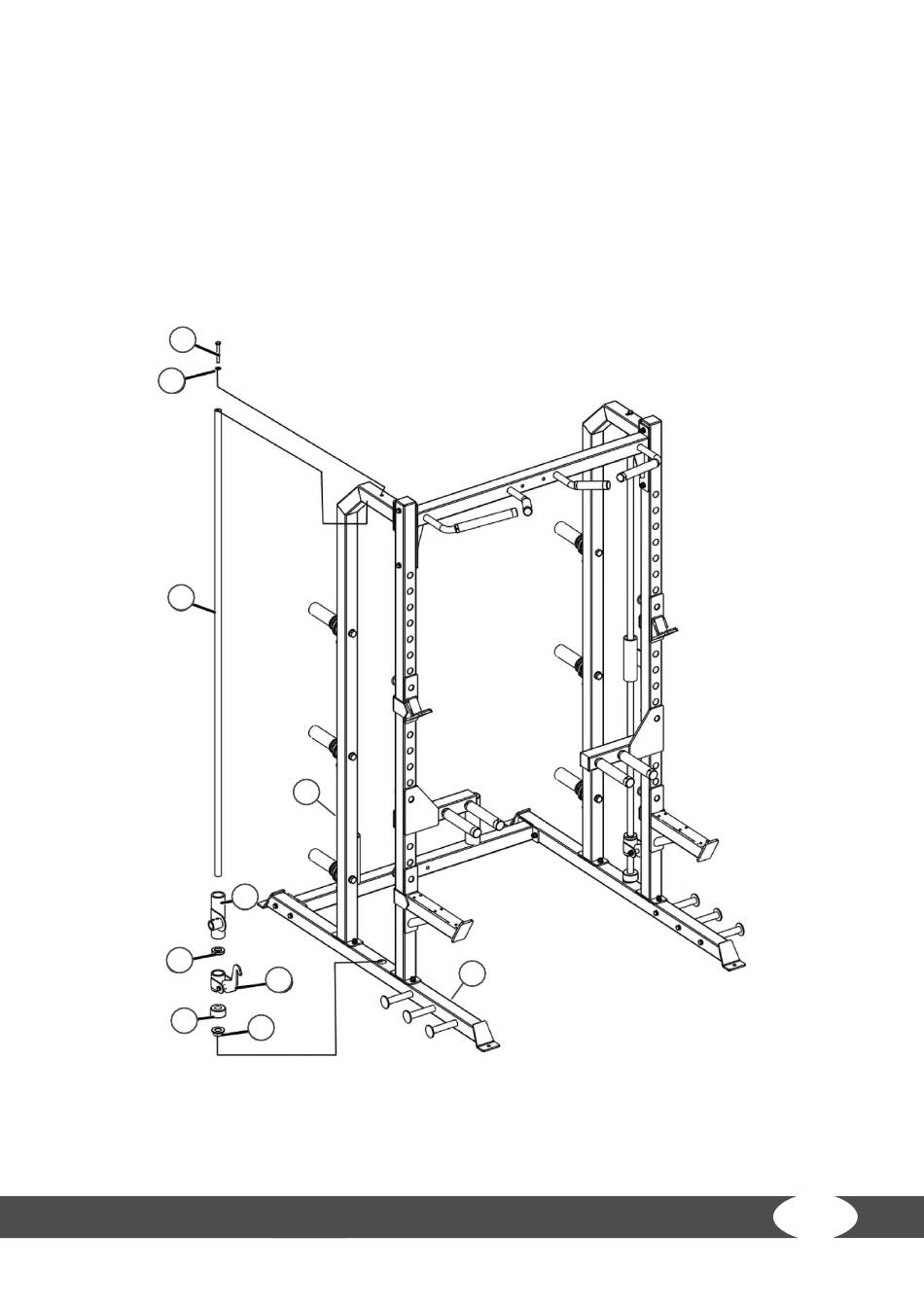

Étape 8 : montage de la barre de guidage
1. Fixez la première barre de guidage (19) avec un petit tampon en caoutchouc (21), un crochet
de sécurité (22), un tampon en caoutchouc moyen (23), une douille d'insertion pour barre de
guidage (24) et une douille coulissante (25) entre la barre latérale (1) et la pièce latérale arrière
(3) à l'aide d'une vis (11) et d'une rondelle entretoise (13).
2. Répétez la même opération pour la deuxième barre de guidage.
