Remarque : Raccordez tous les câbles avant de brancher l'alimentation électrique
L'Expression 5000 peut fonctionner avec un contrôleur en mode commandé ou sans contrôleur en mode
autonome.

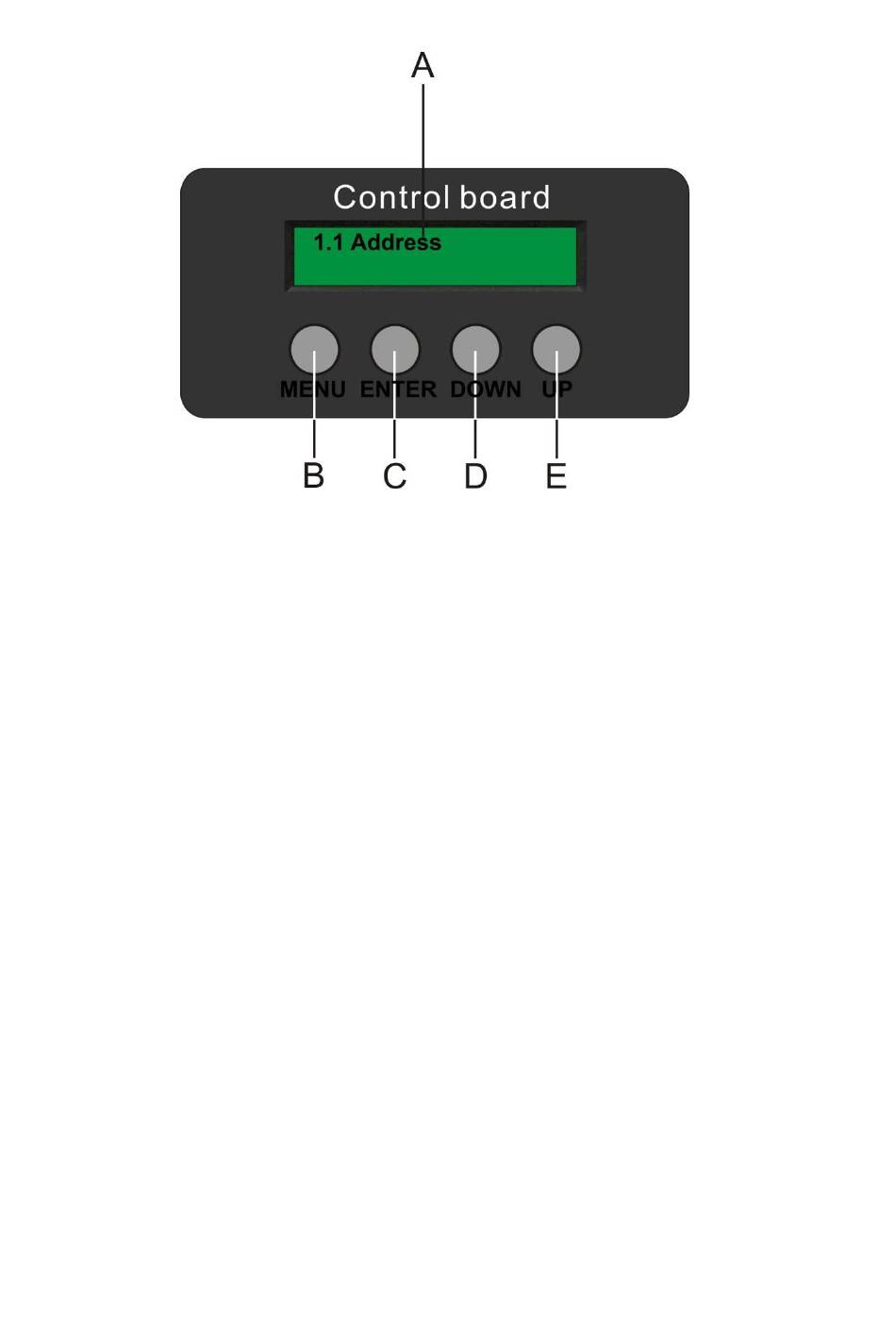

Panneau de commande
A. Écran LCD
B. Touche MENU
C. Touche ENTER (ENTRÉE)
Mode de commande
Les appareils sont adressés individuellement sur une liaison de données reliée au contrôleur.
Les appareils répondent au signal DMX du contrôleur. (Lorsque vous sélectionnez et mémorisez l'adresse
DMX, le contrôleur affichera l'adresse DMX mémorisée la fois suivante.)
Adresses DMX
Le panneau de commande, sur la façade de la base, vous permet d'assigner l'adresse DMX de
l'appareil, celle-ci correspondra au premier canal depuis lequel le dispositif Expression 5000 répondra au
contrôleur. Lorsque vous utilisez le contrôleur, notez que l'unité dispose de 12 canaux.
Lorsque vous utilisez des dispositifs Expression multiples, assurez-vous que les adresses DMX configurées
sont correctes. Par conséquent, l'adresse DMX du premier Expression 5000 devrait être 1(001) ; l'adresse
DMX du second Expression 5000 devrait être 1+12=13 (013) ; l'adresse du troisième Expression 5000
devrait être 13+12=25 (025), etc.
Assurez-vous que les canaux ne se chevauchent pas afin de pouvoir contrôler correctement chaque
dispositif Expression 5000.
Si deux ou plusieurs adresses des dispositifs Expression sont identiques, les dispositifs fonctionneront de la
même façon. Concernant la configuration des adresses, merci de consulter les informations fournies à la
section « Adresses ».
Contrôle :
Après avoir adressé tous les appareils Expression 5000, vous pouvez les utiliser par l'intermédiaire de votre
contrôleur d'éclairage.
Remarque : Après avoir été allumé, l'Expression 5000 détectera automatiquement si les données DMX
5000 sont reçues ou non.
commande ne s'allumera pas.
Le problème peut être :
- Le câble XLR du contrôleur n'est pas relié à la connexion d'entrée de l'Expression 5000.
- Le contrôleur est éteint ou défectueux, le câble ou le connecteur sont défectueux, ou les fils du signal
sont inter-changés dans le connecteur d'entrée.
Remarque : Il est nécessaire d'insérer une prise de sortie XLR (de 120 Ohms) dans le dernier appareil afin
de garantir une transmission adéquate sur la liaison de données DMX.
D. Touche Down (en bas)
E. Touche Up (en haut)
En cas d'absence de réception en entrée DMX, la diode du panneau de
12
Fig. 6
