Portiers téléphoniques a / b séries 20 / 30 / 40 / 50
F
Montage

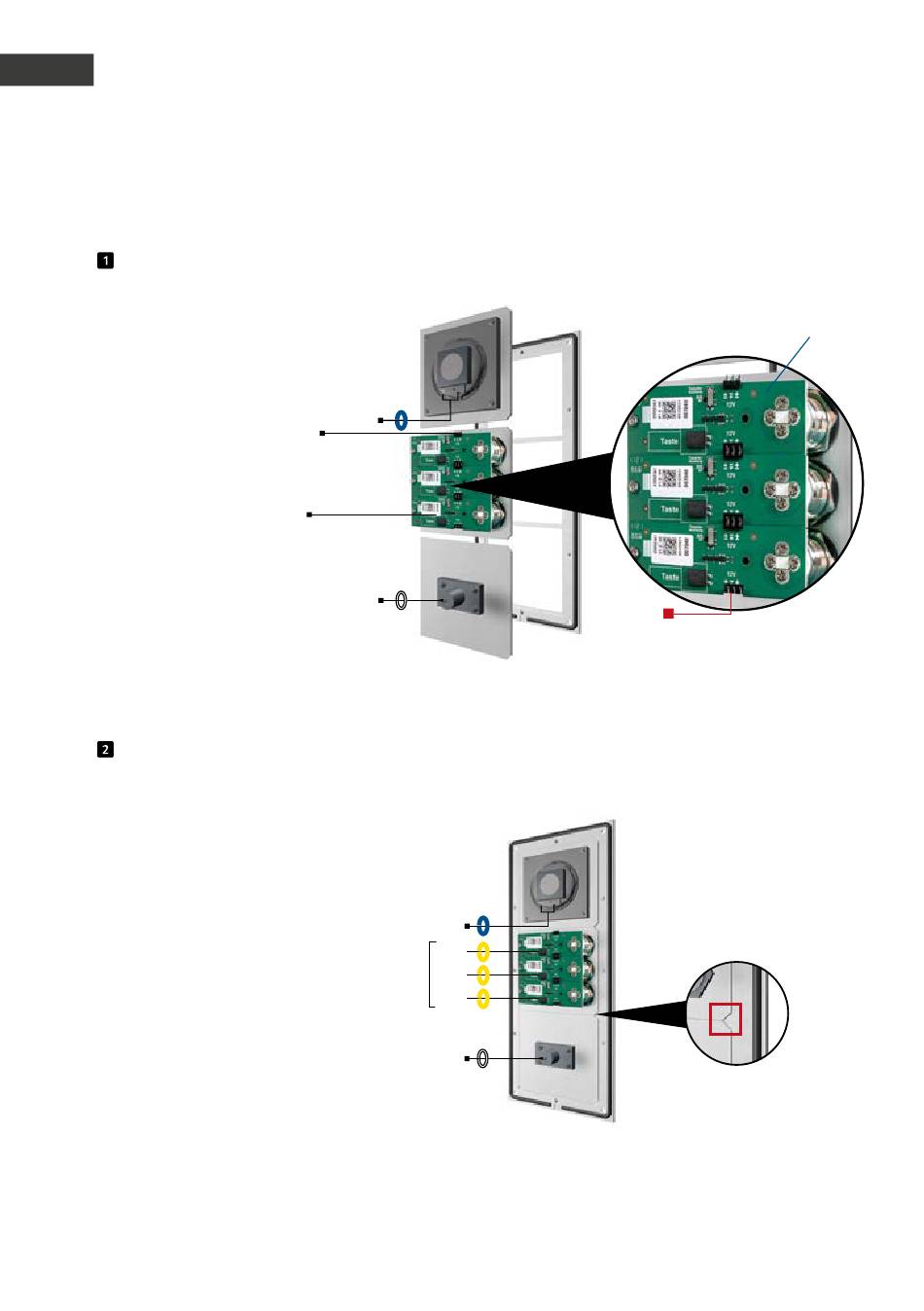

2.2. Montage mécanique séries 20/30
Insérer les modules fonctionnels dans le cadre avant
le cas échéant, au module
suivant
Éclairage 12 V=
Encastrez les modules par l'arrière dans le cadre.
Modules fonctionnels dans le cadre avant
Respecter l'ordre, important
pour la configuration ultérieure.
Lors de l'insertion des modules, veillez impérativement au détrompeur d'orientation. Veillez aussi à
ce que les modules émettent un « clic » audible lorsqu'ils sont insérés.
52
HP
Mic
vers le câble plat
Câble plat
avec marquage T1-T8.
vers le câble plat Mic
Éclairage
12 V=
HP
B
T
B
T
B
T
Platine d'éclairage
Ponts 12 V pour l'éclairage
des champs d'inscription
