2.5.3 Raccordement à un conteneur échangeable
Un adaptateur est nécessaire pour ce genre d'installation. Voir
paragraphe 8.1 Adaptateurs pour conteneurs
1. Installer l'adaptateur au niveau du conteneur.
2. Pour le raccordement de la crépine d'aspiration, procéder
selon le paragraphe 2.5.1 Raccordement de la crépine d'aspi-
ration.
3. Pour le raccordement du clapet de pied, procéder selon le
paragraphe 2.5.2 Raccordement du clapet de pied avec indi-
cation de niveau.
2.5.4 Raccordement d'une crépine d'aspiration à un
conteneur sans ouverture
1. Faire un trou de 60 mm de diamètre sur le dessus du conte-
neur et insérer la crépine d'aspiration.
2. Utiliser le contre-écrou pour fixer la crépine d'aspiration dans
l'orifice. Voir paragraphe 8.2 Contre-écrou pour raccordement
à un conteneur de 60 mm de
3. Pour le raccordement de la crépine d'aspiration, procéder
selon le paragraphe : 2.5.1 Raccordement de la crépine
d'aspiration.
échangeables.
diamètre.
2.6 Raccordement du conteneur pour RSL et FV
jusqu'à 1150 l/h
2.6.1 Raccordement à un réservoir Grundfos avec orifice
fileté
1. S'il est présent, retirer le capuchon vissé de l'orifice fileté (3).
2. Desserrer le raccord de la bague de serrage du clapet à pied
et retirer ce dernier de la crépine d'aspiration.
3. Raccourcir la crépine d'aspiration à l'extrémité inférieure à la
bonne longueur, si nécessaire.
– Ébavurer l'extrémité raccourcie.
4. Insérer la crépine d'aspiration dans l'orifice fileté (3).
5. Remonter le clapet de pied.
6. Desserrer le raccord de la bague de serrage (1).
7. Visser l'adaptateur (2) dans l'orifice fileté (3) et le serrer à la
main.
8. Régler la profondeur d'immersion de la crépine d'aspiration à
la hauteur du conteneur.
– S'assurer que l'entrée de la crépine d'aspiration est suffi-
samment éloignée du fond du conteneur pour éviter l'aspira-
tion de dépôts.
9. Serrer manuellement le raccord de la bague de serrage (1).
Ne pas immerger les tuyauteries de retour dans le
liquide de dosage.
1
2
3

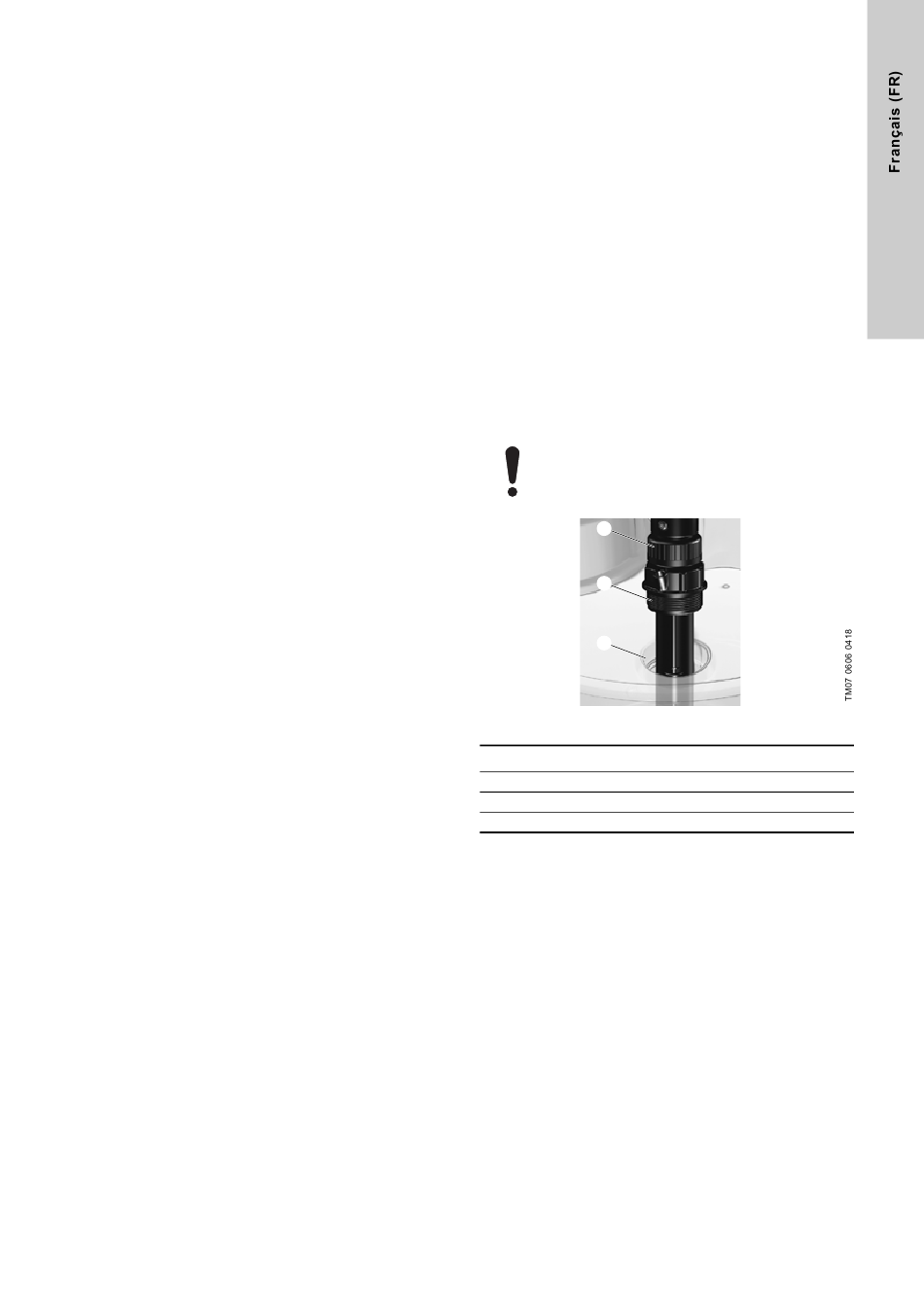

Fig. 12 Insertion de la crépine d'aspiration
Pos. Description
1 Raccord de la bague de serrage
2 Adaptateur vissé
3 Orifice fileté
7
