Alimentation; Composants Principaux - Danfoss Akva Lux II VX Instructions D'installation Et D'utilisation

Instructions d'installation et d'utilisation

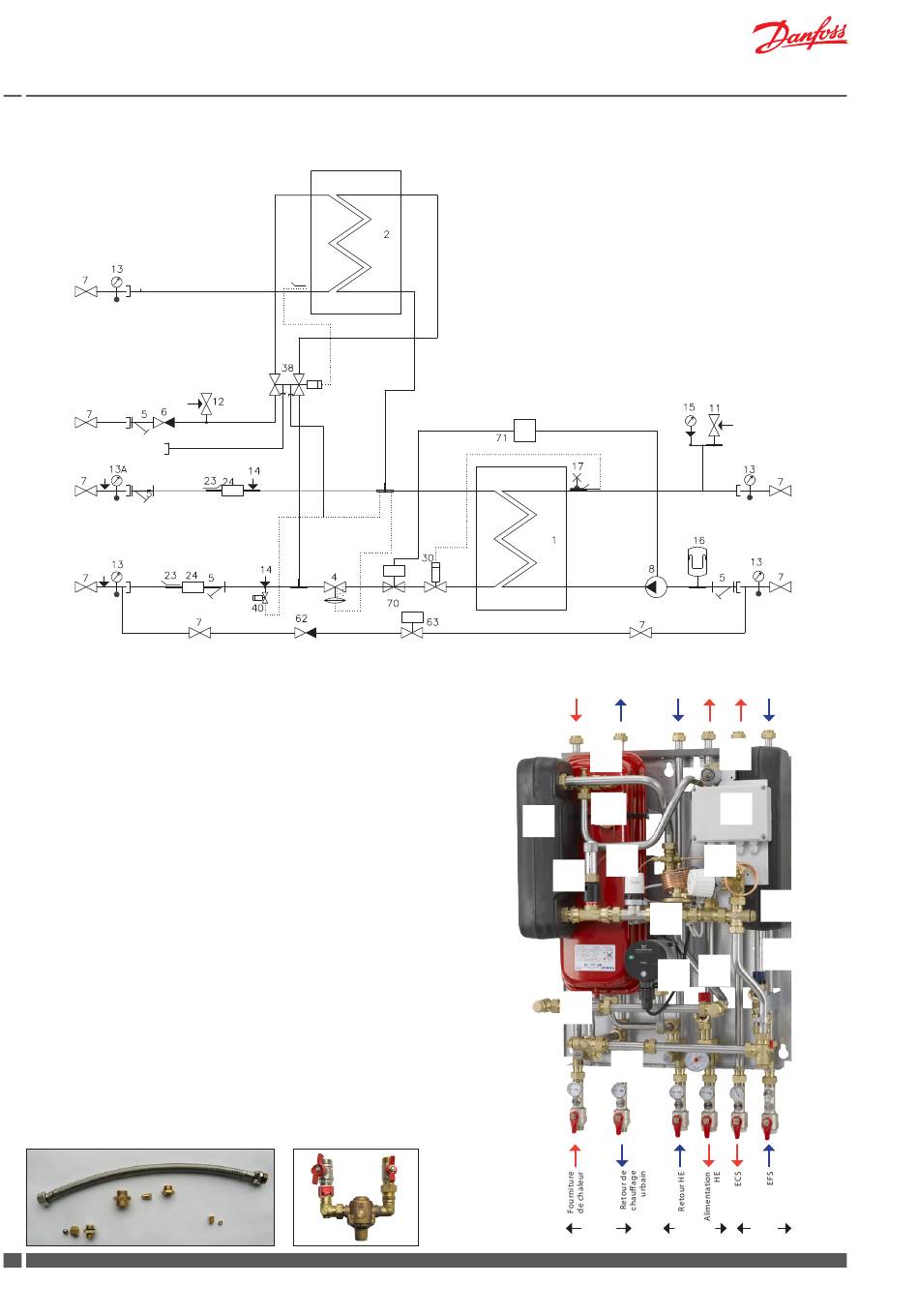

2.2 Akva Lux II VX (régulation thermostatique et boîte de raccordement + vanne de zone en option), 1 circuit HE et réchauffeur d'ECS instantané
1 Échangeur à plaque, HE, isolé
2 Échangeur à plaque, ECS, isolé
4 Régulateur de pression différentielle AVPL
5 Filtre anti-poussière
6 Clapet anti-retour
7 Vanne à bille
8 Pompe de circulation, HE
11 Vanne de sécurité, HE
ECS
EFS
(Option : Div. de circ. 736)
Fourniture
de chaleur
Retour de
chauffage
urbain

Composants principaux

1 Échangeur à plaque HE
2 Échangeur à plaque ECS
4 Régulateur de pression différentielle
8 Pompe de circulation, HE
11 Vanne de sécurité, HE
12 Vanne de sécurité, ECS
16 Vase d'expansion
17 Clapet de ventilation
24 Gabarit pour compteur de chaleur
30 Vanne thermostatique T°C 200/VS2
38 Régulateur PTC2+P
40 Vanne thermostatique pour bipasse/circulation
70 Vanne de zone (en option)
71 Boîte de raccordement (en option)
La sous-station offre différentes possibilités de connexion, les
connexions des tubes pouvant être réalisées au sommet ou au bas
de la sous-station. Veuillez noter que les vannes à bille sont livrées
non montées avec la sous-station, pour un montage sur site.
Accessoires disponibles en option (montage sur site)
Jeu de tubes de recirculation - Div.736 - N° de code 004U8404
Pour les systèmes équipés de recirculation d'eau chaude sanitaire.
Ligne de remplissage Div.770 - N° de code. 004U8668
Pour garantir une pression constante sur le côté secondaire.
Utilisable sur certains marchés, sous condition de conformité à toutes
les réglementations locales. Veuillez consulter votre fournisseur de
chauffage.
Jeu de tubes de recirculation
4
DKDHR
Circ.
(Option : Vanne de zone + boîte de raccordement
(option)
Bipasse
(standard)
(Option : ligne de remplissage)
Ligne de remplissage
VI.GP.Q2.04
Sous-stations Akva Lux II VX
12 Vanne de sécurité, ECS
13 Thermomètre 0 - 120 C
13A Thermomètre 0 - 160 C
14 Enveloppe pour manomètre¼
15 Manomètre
16 Vase d'expansion
17 Clapet de ventilation
23 Enveloppe de sonde pour compteur de chaleur ½"
24 Gabarit pour compteur de chaleur, 3/4" x 110 mm
30 Vanne thermostatique T°C200/VS2-15
38 Régulateur PTC2 + P
40 Vanne thermostatique Danfoss pour bipasse/circulation
---------------------------------------------------------------
Option : Ligne de remplissage,
livrée non montée
Vanne à bille
62 Clapet anti-retour
63 Détendeur de pression Socla kv=3
17
16
16
1
70
30
4
8
24
24
24
Primaire
Options :
70 vanne de zone
71 Boîte de raccordement

Alimentation

HE
Retour
HE
38
71
40
2
12
11
Secondaire ECS
Danfoss District Energy
