Branchement électrique
La station est pré-câblée et testée en usine.
Les raccordements électriques entre le régulateur, les pompes,
la sonde et les actionneurs sont effectués.
Le raccordement électrique de la sous-station doit être réalisé
conformément aux règles et réglementations applicables par un
électricien qualifié et autorisé.
La station doit être raccordée à une alimentation 230 Vca.
L'alimentation/le raccordement doit être réalisé conformément aux
régulations et instructions applicables.
La station doit être raccordée à un sélecteur principal externe afin
de pouvoir être débranchée au cours de la maintenance, du nettoyage
et des réparations ou en cas d'urgence.

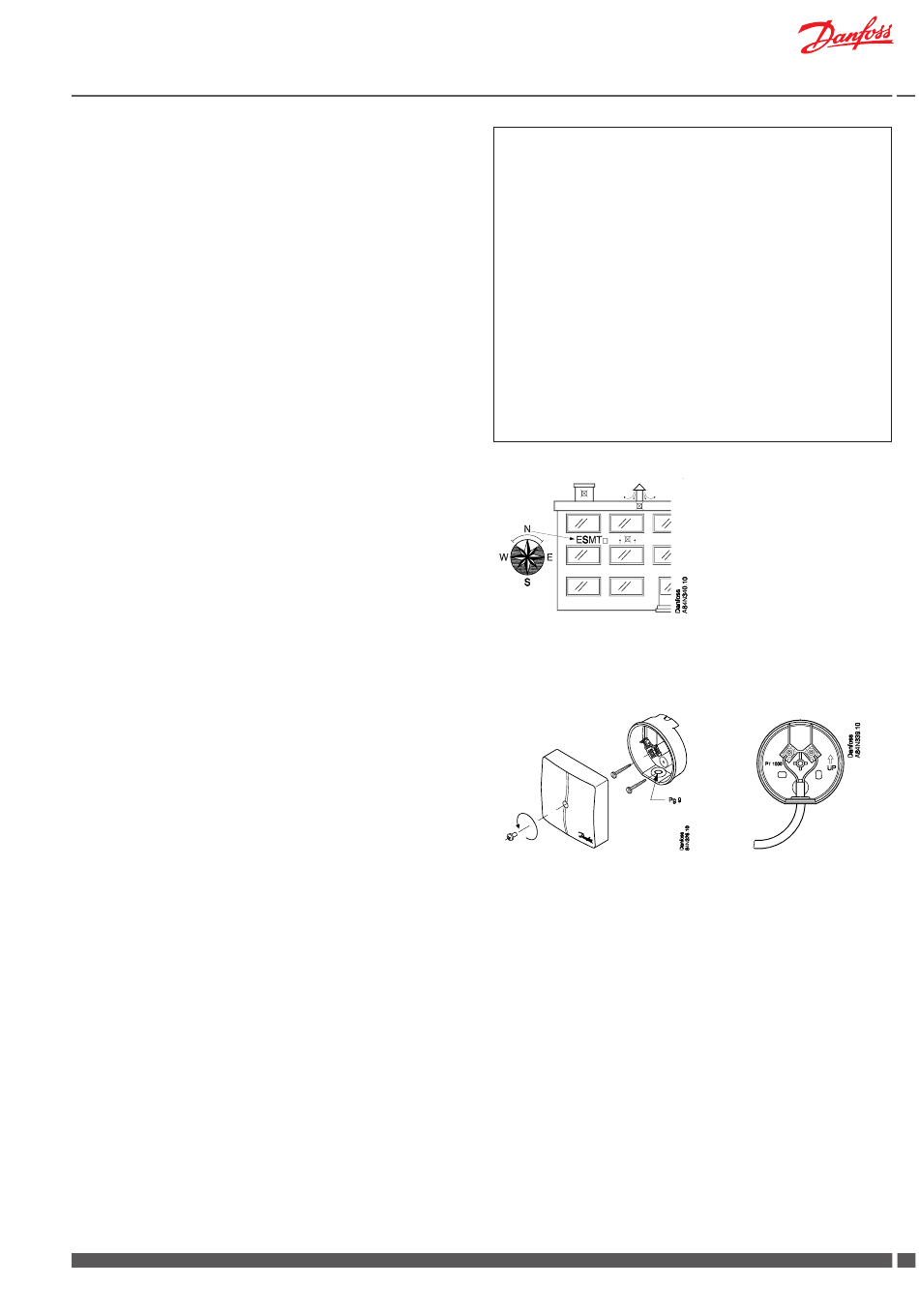

Montage de la sonde de température extérieure
La sonde de température extérieure est livrée séparément et doit
être montée sur site conformément aux illustrations correspondantes.
Elle doit toujours être montée sur le côté le plus froid de la propriété
(généralement, le Nord).
La sonde ne doit pas être exposée au soleil du matin, ni montée au-dessus
de fenêtres, portes, évents ou autres sources de chaleur, ni sous un balcon
ou une avancée de toit.
La hauteur de montage doit être d'environ 2,5 m au-dessus du sol.
Plage de températures : - 50 à 50 °C.
Raccordements électriques
L'inversion des fils est sans importance.
Câble de la sonde : 2 x 0,4 - 1,5 mm².
Pour l'ECL 110 :
Raccordez les extrémités du câble au régulateur ECL dans les
serre-fils 1 et 2.
Pour l'ECL 210 :
Raccordez les extrémités du câble au régulateur ECL dans les
serre-fils 29 et 30.
Pour l'ECL 310 :
Raccordez les extrémités du câble au régulateur ECL dans les
serre-fils 29 et 30.
Danfoss District Energy
Sous-stations Akva Lux II VX
Régulateur ECL 110/210/310
Tension d'alimentation :
Plage de tensions :
Puissance absorbée :
Charge sur les sorties relais : 4(2) A, 230 Vca
Charge sur les sorties triac :
Actionneur AMV 13/AMV 150
Tension d'alimentation
Consommation électrique
Pour de plus amples informations, veuillez vous reporter aux
instructions jointes.
Pompes (Alpha2 L et Alpha2)
Tension d'alimentation :
Classe de protection :
Consommation électrique :
Pour de plus amples informations, veuillez vous reporter aux
instructions jointes pour les pompes de circulation.
