Instructions d'installation et d'utilisation

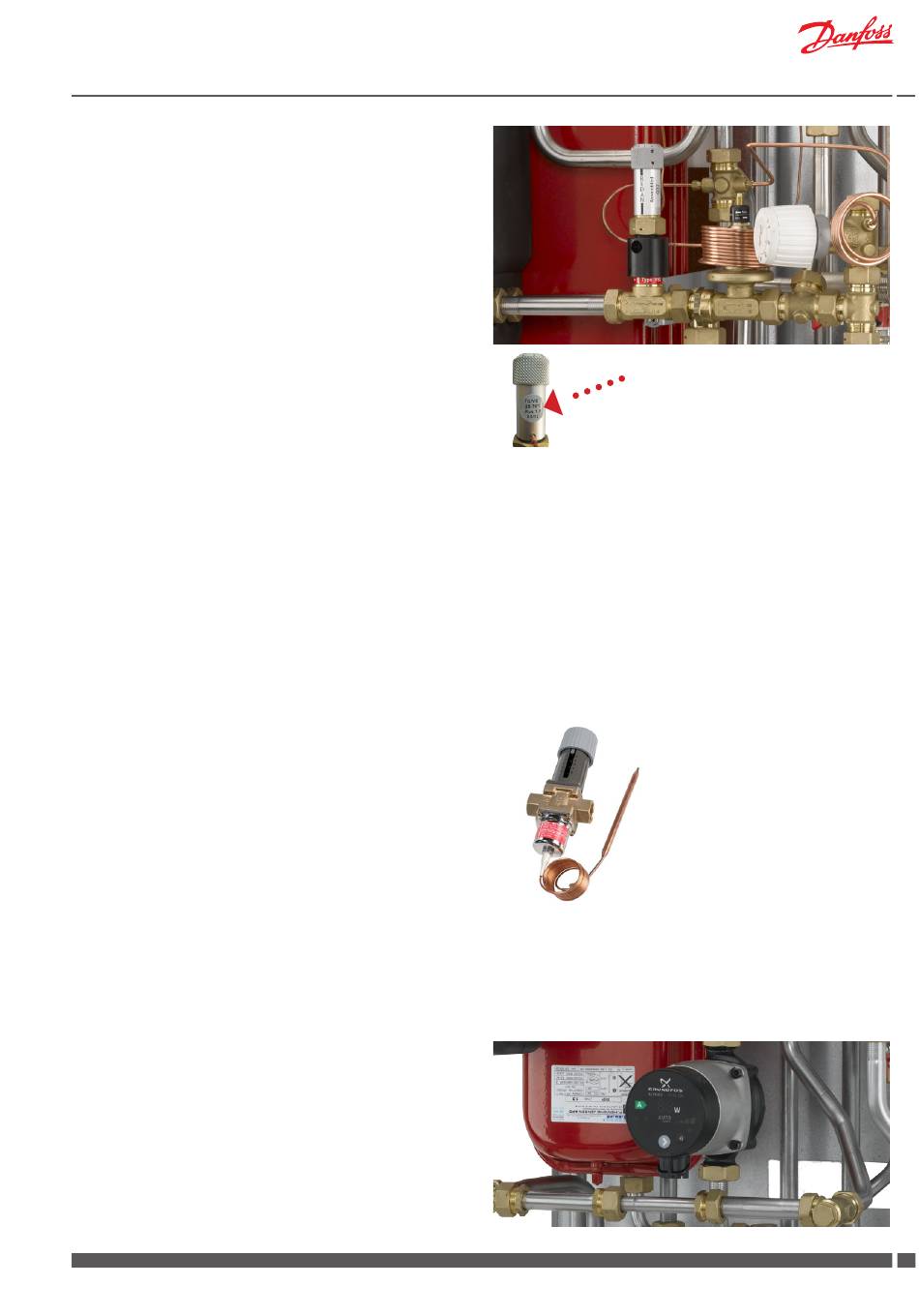

Régulation du circuit de chauffage
La température du circuit de chauffage est régulée par une vanne
thermostatique auto-motrice T°C 200.
Réglage approximatif de l'échelle de la vanne thermostatique pour
plage de 25-70 °C :
Pos. 2 = 30 °C
3 = 40 °C
4 = 50 °C
5 = 60 °C
6 = 70 °C
Notez que les valeurs sont données à titre indicatif et peuvent
varier en fonction des conditions d'utilisation du chauffage urbain.
Température approximative du réseau à :
10 °C pour une température extérieure d'environ 40 °C
0 °C pour une température extérieure d'environ 55 °C
-10 °C pour une température extérieure d'environ 65 °C
Veuillez noter qu'une étiquette située sur la vanne thermostatique
indique la plage de températures.
Il est important de conserver une température d'alimentation des
radiateurs aussi basse que possible (la température est indiquée par
le thermomètre monté sur le retour HE). La température ambiante
est régulée par les robinets thermostatiques.
Plancher chauffant (sous-station avec échangeur de chaleur pour
plancher chauffant)
Il est important de conserver une température d'alimentation du
plancher chauffant aussi basse que possible, d'environ 30-35 °C (la
température est indiquée par le thermomètre monté sur le retour HE).
Le T°C est généralement réglé sur la position 2-2.5 (valeurs indicatives).
La température du réseau ne doit pas dépasser 40 °C.
Reportez-vous TOUJOURS aux instructions du fournisseur du plancher.
La température HE est également régulée par un régulateur de tem-
pérature auto-moteur Danfoss AVTB. Le régulateur est doté d'une
vanne de réglage, d'un moteur thermostatique et d'une poignée
pour régler la température. L'actionneur thermostatique est composé
d'un soufflet, d'un tube capillaire et d'une sonde.
L'augmentation de la température entraîne la fermeture de l'AVTB.
La vanne thermostatique est réglée par l'installateur lors de la mise
en service, mais il peut être nécessaire de l'ajuster par la suite, en
fonction de la température extérieure.
Réglages approximatifs de l'échelle de la vanne thermostatique :
1,0 = 35 °C
1,5 = 45 °C
2,0 = 55 °C
2,5 = 65 °C
3,0 = 75 °C
D'autres variations avec d'autres types de vannes thermostatiques
pour la régulation du circuit de chauffage peuvent se produire.
Pompe de circulation, circuit de chauffage
Pour de plus amples informations sur la pompe de circulation, voir
la section 11, page 37.
