Instructions d'installation et d'utilisation
12.0 Eau chaude sanitaire (ECS)
Description
L'eau chaude sanitaire est préparée dans l'échangeur de chaleur selon le principe
du débit et la température est régulée par un régulateur auto-moteur combiné
hydraulique et thermostatique PTC2+P avec régulateur de pression différentielle
intégré, qui bloque le débit côtés primaire et secondaire via l'échangeur de
chaleur dès que le processus de puisage est terminé.
12.1 Régulation de la température de l'eau chaude sanitaire

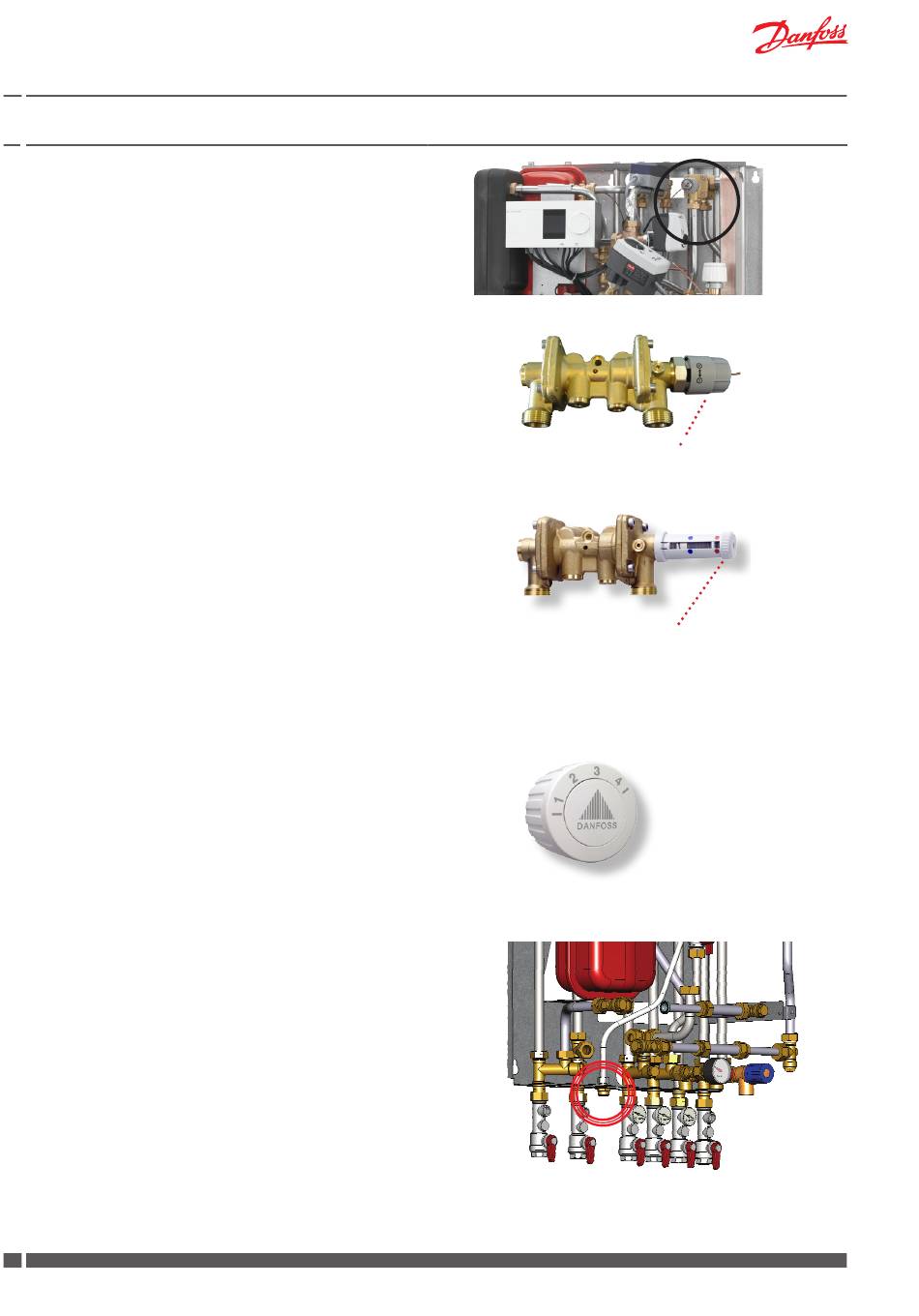

Régulateur PTC2 pour eau chaude sanitaire (fig. 1).
Régulateur Danfoss PTC2 pour eau chaude sanitaire. Réglez la température
de l'eau chaude en tournant la bague de réglage vers le repère « + » (plus
chaud) ou « - » (plus froid). Commencez en tournant la bague dans le sens
des aiguilles d'une montre, jusqu'à la butée/jusqu'à ce que vous ne
puissiez plus la tourner. Tournez ensuite la bague dans le sens inverse des
aiguilles d'une montre, jusqu'à ce que la température de l'eau courante
soit approximativement de 48 °C pour un débit de puisage normal (7 à 8
litres par min.). La température ne doit jamais dépasser 55 °C afin d'éviter la
formation de tartre dans le réchauffeur.
Régulateur alternatif PM2+P
La température peut également être régulée par un régulateur auto-moteur
PM2+P contrôlé par pression avec régulateur de pression différentielle intégrée.
Réglez la température ECS en tournant la bague de réglage vers le repère rouge
(plus chaud) ou bleu (plus froid). Commencez par tourner la poignée dans le
sens des aiguilles d'une montre, jusqu'à ce que l'indicateur de température se
trouve à l'opposé du point bleu. Tournez ensuite la bague dans le sens inverse
des aiguilles d'une montre, jusqu'à ce que la température de l'eau courante soit
approximativement de 48 °C pour un débit de puisage normal (7 à 8 litres par
min.). La température ne doit jamais dépasser 55 °C afin d'éviter la formation de
tartre dans le réchauffeur. N.B. : l'indicateur de température doit se trouver entre
le point bleu et le point rouge, sinon le régulateur s'arrête.
12.2 Vanne thermostatique de bipasse ou de circulation (fig. 2)
Vanne thermostatique de bipasse (par défaut)
La sous-station est équipée en standard d'une vanne thermostatique de
bipasse Danfoss FJVR, afin que lors du puisage de l'eau, le réchauffeur d'eau
commence immédiatement à produire de l'eau chaude. Nous recommandons
le réglage de la vanne thermostatique en position 3. Dans le cas où vous
devez attendre longtemps (c.-à-d. plus de 20 sec.) pour obtenir de l'eau
chaude, il peut être nécessaire de régler la vanne thermostatique sur une
valeur plus élevée.
Si vous souhaitez éviter toute perte de temps, vous devez régler la recirculation
de l'eau chaude sanitaire aux points de puisage.
Vanne thermostatique de circulation/conversion en recirculation
Si le système de tuyauterie du logement inclut l'eau chaude sanitaire,
la sous-station doit être connectée au système de recirculation.
La conversion en recirculation nécessite uniquement un jeu de circulation
supplémentaire (il n'est pas inclus dans la livraison et doit être acheté
séparément, reportez-vous à la photo page 21).
Connectez le tube de recirculation de la tuyauterie fixe du logement au raccord
hexagonal en bas de la sous-station (veuillez vous reporter aux pages 20 et
21 pour les instructions concernant l'établissement d'une connexion de
recirculation).
Dans le cas où une pompe temporisée est utilisée, nous recommandons de
régler la température de l'eau de circulation à environ 35 °C.
Remarque : dans le cas où la pompe de circulation (hors de la station)
est arrêtée pendant une période prolongée, nous recommandons de
fermer la vanne thermostatique de bipasse pendant cette période.
38 DKDHR
Sous-stations Akva Lux II VX
1
2
VI.GP.Q2.04
Bague de réglage
Bague de réglage
Réglage de l'échelle (indicatif )
Pos. 2 = 30 °C
3 = 40 °C
4 = 45 °C
Danfoss District Energy
