7611638-07 - 10122015

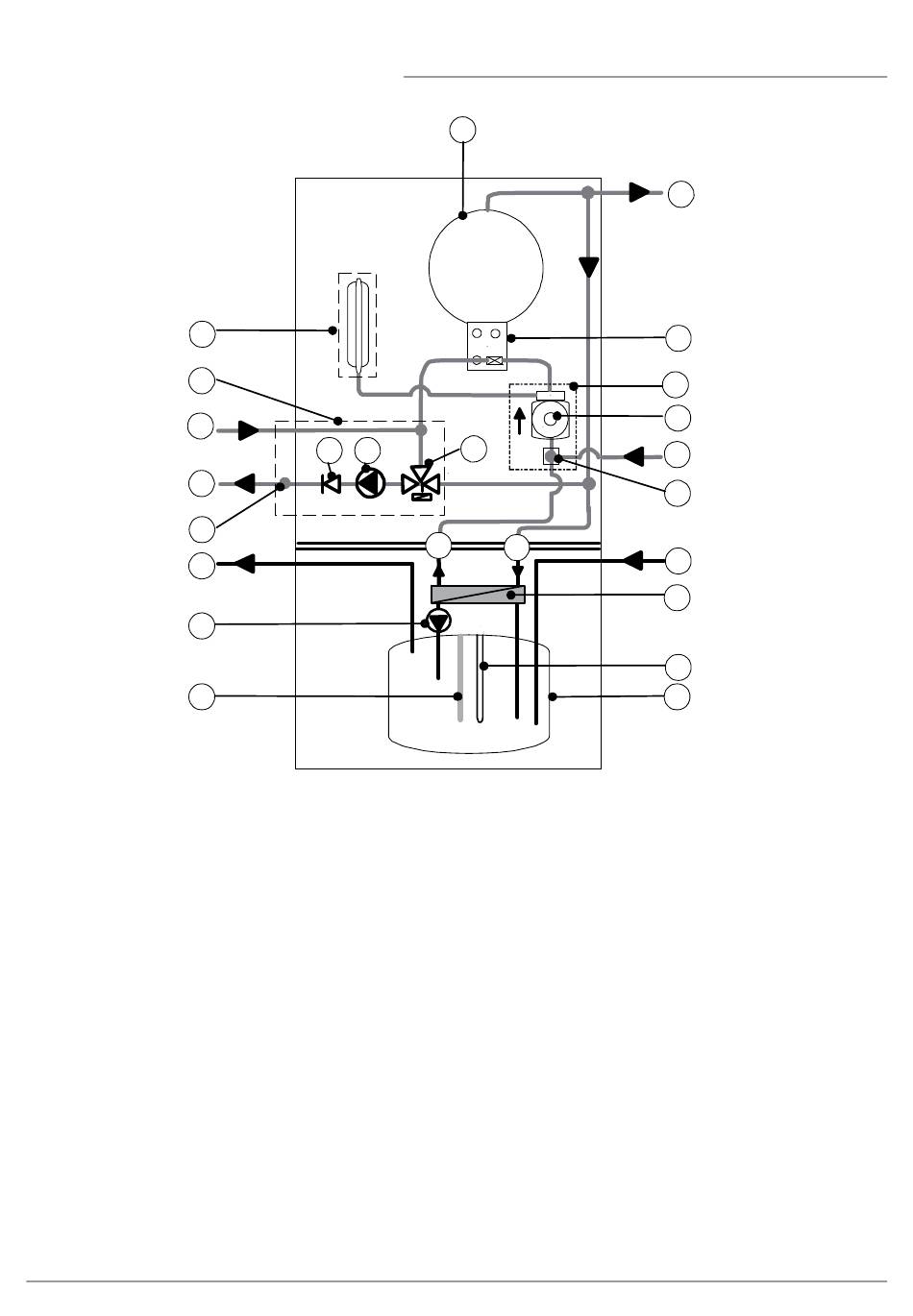

4.2.2 Schéma hydraulique chauffage + préparateur ECS 100 HL
1
11
13
12
8
1 Echangeur primaire
2 Départ chauffage
3 Echangeur condenseur
4 Hydrobloc
5 Pompe autorégulée
6 Retour chauffage
7 Vanne directrice
8 Retour primaire ECS
9 Départ primaire ECS
10 Kit vanne 3 voies intégrable (option)
11 Vanne 3 voies
12 Pompe
13 Clapet anti-retour
14 Sonde départ
15 Départ circuit vanne 3 voies
16 Retour circuit vanne 3 voies
17 Kit vase d'expansion 12 L intégrable (option)
19 Sortie eau chaude sanitaire ECS
20 Pompe eau chaude sanitaire ECS
21 Anode à courant imposé
22 Entrée eau sanitaire ECS
23 Echangeur à plaques
24 Sonde eau chaude sanitaire
25 Cuve eau chaude sanitaire
2
3
4
5
6
7
9
22
23
24
25
4 Description du produit
BORA NOVA HTE 17
