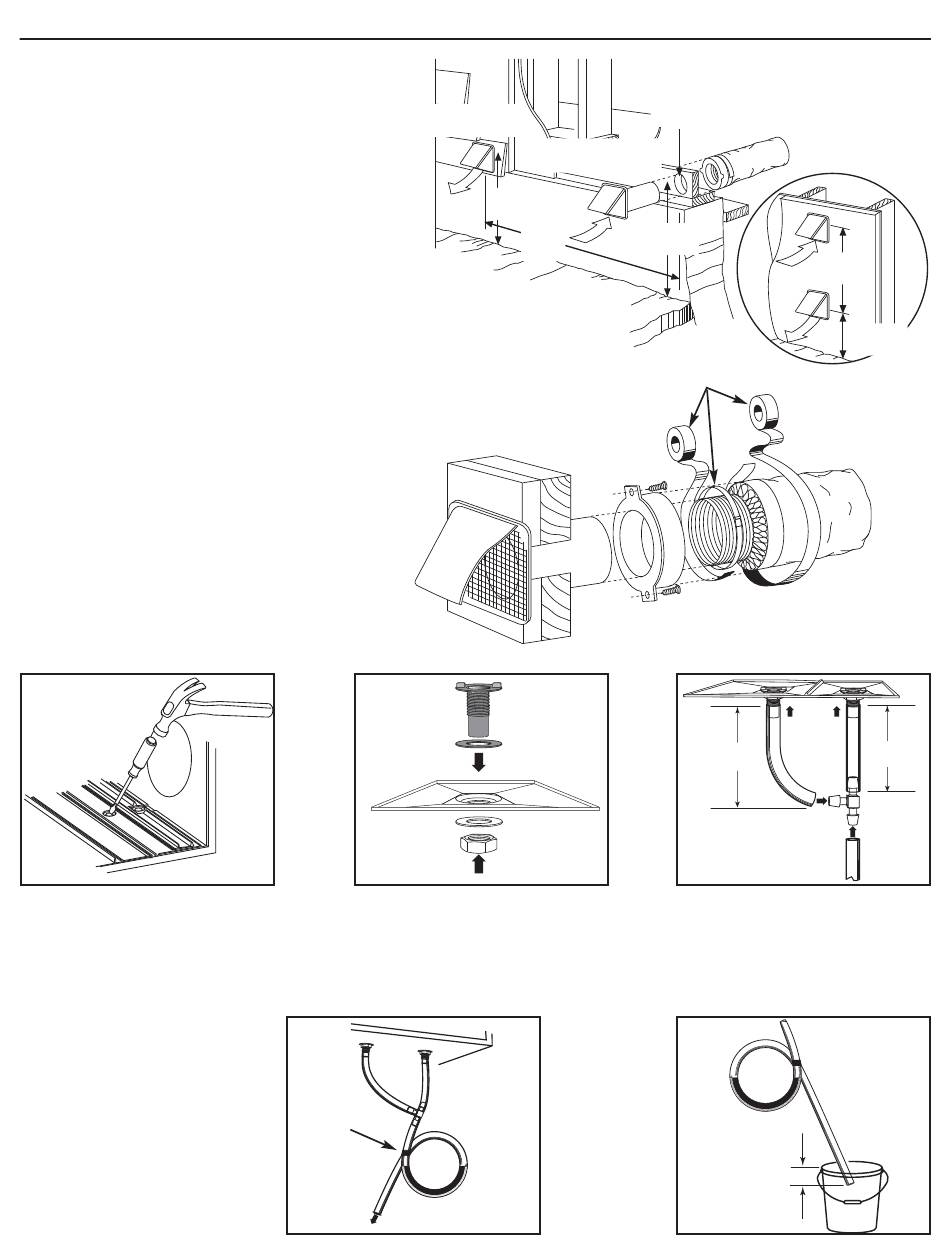

3. INSTALLATION
(SUITE)
3.7 I
2
NSTALLATION DE
BOUCHES EXTÉRIEURES
Choisir un endroit approprié pour l'installation des
bouches extérieures :
• La distance minimale entre les deux bouches doit
être de 6 pi (1,8 m) afin d'éviter l'inter-contamination
• Les bouches doivent se trouver à une distance
minimale de 18 po (457 mm) du sol
S'assurer que la bouche d'entrée d'air se trouve à au
moins 6 pi (1,8 m) des éléments suivants :
• Sortie de sécheuse, de fournaise haut rendement,
d'aspirateur central
• Sortie de compteur de gaz, barbecue à gaz
• Sortie de toute source de combustion
• Poubelle et toute autre source de contamination
Consulter l'illustration ci-dessous pour relier les conduits
isolés aux bouches extérieures. Une bouche «anti-rafale»
pour l'aspiration d'air frais devrait être installée dans les
régions où il tombe généralement beaucoup de neige.
3.8 R
ACCORDEMENT DU BOYAU DE DRAINAGE
VO0010
Par l'intérieur de l'appareil, défoncer
les deux ouvertures pré-amorcées
situées dans le bas de l'appareil.
Faire une boucle dans le boyau pour
retenir l'eau afin d'empêcher que
l'appareil n'aspire de mauvaises
odeurs. S'assurer de faire la boucle
EN DESSOUS du «T», tel qu'illustré.
En cas de pression négative, ceci
évitera que l'eau ne remonte dans
l'appareil. Raccorder le boyau au
drain du sous-sol ou à un seau.
S'assurer qu'il y ait une légère pente
pour l'écoulement.
B
OUCHE DE
'
SORTIE D
AIR VICIÉ
VD0028
VO0003
Relier les 2 raccords de drain en plastique
au VRC à l'aide des joints d'étanchéité,
des rondelles et écrous et serrer à la
main pour ne pas endommager le
bac de récupération d'eau.
A
TTACHE
V
ERS LE DRAIN
VO0011
- 9 -
6
PO
(152
'
BOUCHE D
ASPIRATION
'
D
AIR FRAIS
18
PO
(457
)
MM
18
6
PI
(457
(1,8
)
M
C
OLLIER DE SERRAGE ET
RUBAN ADHÉSIF EN TOILE
Si un seau est
utilisé
pour
recueillir l'eau,
placer le bout du
boyau à environ
1 po du bord
du
seau
afin
d'éviter
que
l'eau ne remonte
dans l'appareil.
Ø
)
MM
PO
)
MM
6
PI
(1,8
M
E
MPLACEMENT
ALTERNATIF
± 12 po
(± 305 mm)
VO0005F
Couper 2 sections de boyau de
plastique d'environ 12 po (305 mm)
de longueur et les relier à chaque
raccord de drain. Relier les 2 petites
sections au raccord en «T» et au
boyau principal.
± 1"
VD0231A
)
18
PO
(457
)
MM
± 12 po
(± 305 mm)
