2. INSTALLATION (
SUITE

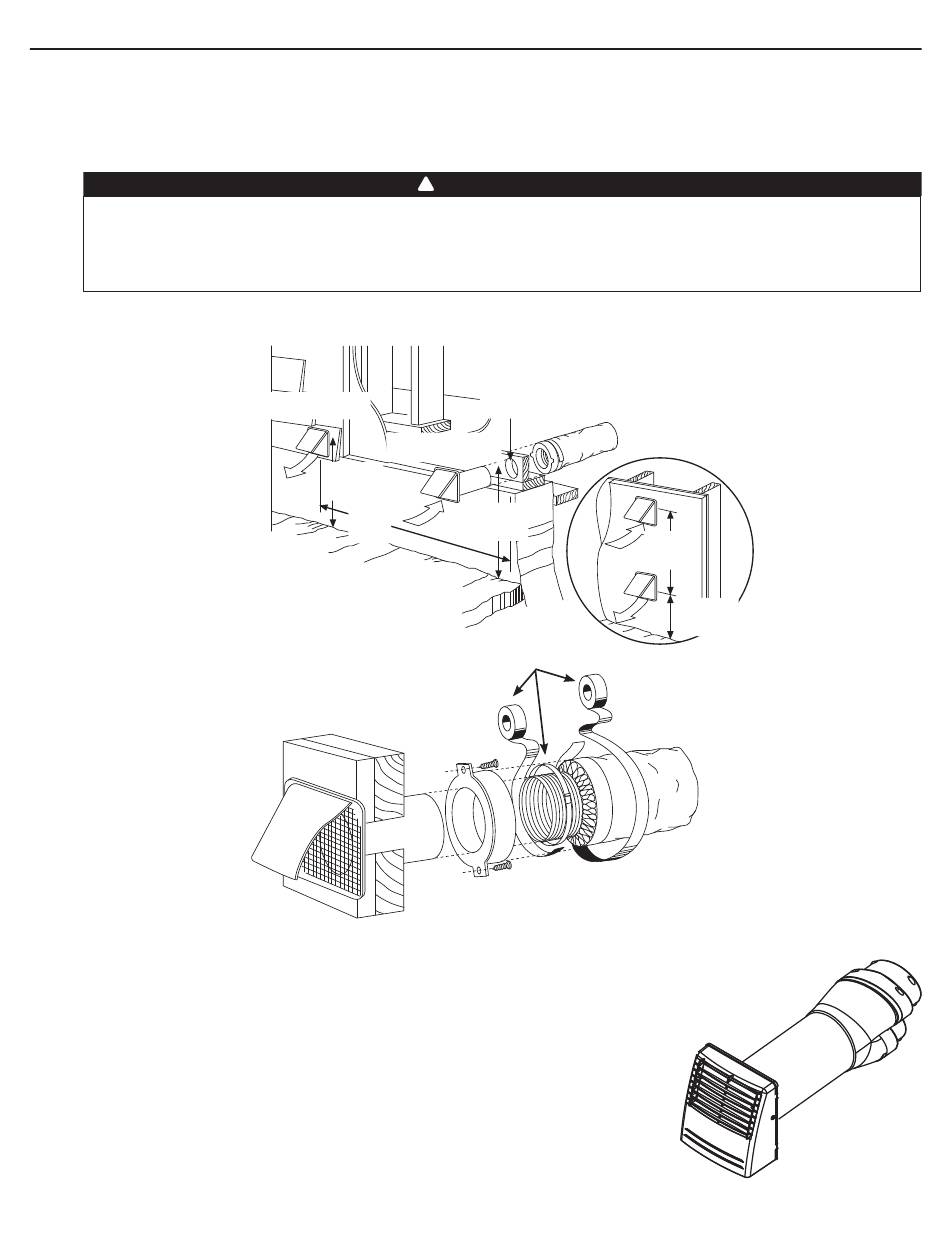

2.8 I
NSTALLATION DE DEUX BOUCHES EXTÉRIEURES
Choisir un endroit approprié pour l'installation des bouches extérieures ::
•
La distance minimale entre les deux bouches doit être de 6 pi (1,8 m) afin d'éviter l'inter-contamination
•
Les bouches doivent se trouver à une distance minimale de 18 po (457 mm) du sol
S'assurer que la bouche d'entrée d'air se trouve à au moins 6 pi (1,8 m) des éléments suivants :
• Sortie de sécheuse, de fournaise haut rendement, d'aspirateur central;
• Sortie de compteur de gaz, barbecue à gaz;
• Sortie de toute source de combustion;
• Poubelle et toute autre source de contamination.
Consulter l'illustration ci-dessous pour relier les conduits isolés aux bouches extérieures. Une bouche « anti-rafale » pour
l'aspiration d'air frais devrait être installée dans les régions où il tombe généralement beaucoup de neige.
2.9 I
NSTALLATION DU KIT DE TRANSITION
Si désiré, un kit de transition Tandem peut être installé au lieu de deux bouches extérieures,
cependant, prendre note qu'une pression statique additionnelle de 0,23 po d'eau sera
générée par ce dispositif.
La distance requise entre les solives pour l'installation de la transition Tandem doit être de
9¾ po minimum. La hauteur maximale de cette transition est de 8¾ po.
Pour relier les conduits flexibles isolés à la transition Tandem (Évacuation d'air vicié et
Aspiration d'air frais), suivre les instructions fournies avec le kit de transition Tandem
(pièce n° 14690).
*Brevetée.
)
B
OUCHE DE SORTIE
'
D
AIR VICIÉ
B
OUCHE D
18
PO
(457
)
MM
6
PI
(1,8
)
M
VD0028
®
T
*
ANDEM
!
AVERTISSEMENT
6 Ø
(152
)
MM
'
ASPIRATION
'
D
AIR FRAIS
18
PO
(457
)
MM
A
TTACHE AUTOBLOQUANTE
ET RUBAN ADHÉSIF EN TOILE
10
E
MPLACEMENT
ALTERNATIF
6
PI
(1,8
)
M
18
PO
(457
)
MM
VR0003
Kit de transition Tandem
