3. INSTALLATION
(SUITE)
3.4 C
ALCUL DU FORMAT DES CONDUITS
NOTE : Les exemples 3.4.1 et 3.4.2 sont en mesures impériales. Le même calcul s'applique pour les mesures métriques.
3.4.1

Exemple de calcul

Problème : Mon installation requiert deux grilles d'aspiration d'air vicié (une pour la cuisine et
l'autre pour la salle de bains). Je vais les raccorder à un conduit principal qui sera lui-même
raccordé à l'appareil (performance en haute vitesse de 140 pcm). Quel format de conduit dois-je
utiliser pour le conduit principal ainsi que pour les deux conduits de dérivation? (Voir ci-contre.)
Solution : Méthode simplifiée. (Consulter le ASHRAE ou HRAI HANDBOOK pour plus de
détails concernant la méthode de calcul de format de conduits.)
Conduit principal : Pour un conduit de 6 po Ø, le tableau de la page 5 indique : débit d'air
recommandé : 120 pcm, débit d'air maximal : 180 pcm. Le débit d'air en haute vitesse de 140 pcm
est assez rapproché de la valeur recommandée (120) et assez éloigné de la valeur maximale (180).
Par conséquent, un conduit de 6 po Ø ou plus convient pour le conduit d'évacuation principal.
Conduits de dérivation : Chaque conduit devra supporter un débit d'air de 70 pcm (140 divisé par 2). Pour un conduit de 5 po Ø,
le tableau de la page 5 indique : débit d'air recommandé :75 pcm; débit d'air maximal : 110 pcm. Le débit d'air en haute vitesse de
70 pcm est assez rapproché de la valeur recommandée (75) et assez éloigné de la valeur maximale (110). Par conséquent, un
conduit de 5 po Ø ou plus convient pour les deux conduits de dérivation.
NOTE : Un conduit de 4 po Ø serait trop petit puisque la valeur maximale acceptable pour un conduit de 4 po Ø est de 60 pcm.
3.4.2

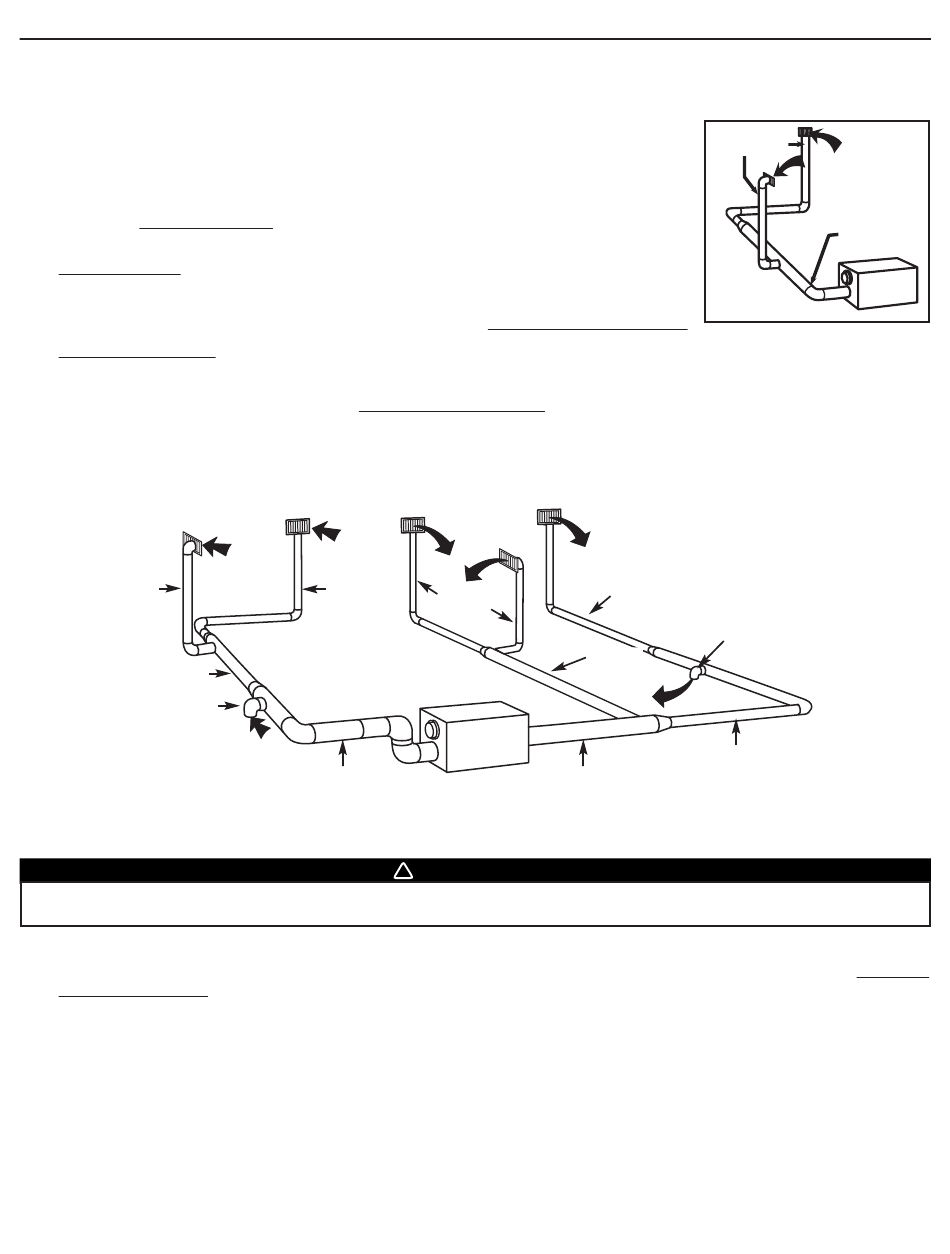

Exemple d'installation d'un système indépendant avec un appareil ayant une performance en haute vitesse de 222 pcm.
5 po
5 po Ø 65 pcm
6 po Ø 129 pcm
6 po Ø 93 pcm
VI0004
3.5 I
NSTALLATION DES CONDUITS ET DES GRILLES
3.5.1 I
NSTALLATION INDÉPENDANTE
Ne jamais installer une grille d'aspiration d'air vicié dans une pièce fermée où fonctionne un appareil à combustion tel qu'une
fournaise, un chauffe-eau à gaz ou un foyer.
Aspiration d'air vicié
• Installer les grilles d'aspiration d'air vicié là où les contaminants sont générés : cuisine, salon, etc. Localiser les grilles le plus loin
possible des escaliers et installées de façon à ce que l'air puisse circuler partout dans la maison.
• Si une grille est installée dans la cuisine, elle doit être située à au moins 4 pi (1,2 m) de la cuisinière.
• Installer les grilles sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à 305 mm) du plafond OU les installer au plafond.
Distribution d'air frais
• Installer les grilles de distribution d'air frais dans les chambres à coucher, salle à dîner et sous-sol.
• Se rappeler que les grilles de distribution d'air frais doivent être éloignées le plus possible des grilles d'aspiration d'air vicié.
• Installer les grilles au plafond OU sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à 305 mm) du plafond. La longueur
du conduit doit être d'au moins 15 pi (4,6 m). (L'air frais circulera à travers la pièce et se mélangera à l'air ambiant, assurant ainsi
un renouvellement continu de l'air.)
• Si une grille doit être installée au plancher, diriger son jet d'air vers le mur.
(
)
SUITE
5 po
4 po
5 po Ø
64 pcm
4 po
6 po
7 po
7 po Ø 222 pcm
(
'
TELLE QU
ILLUSTRÉE À LA
AVERTISSEMENT
!
0
4 po
4 po
4 po Ø 42 pcm
4 po Ø
42 pcm
6 po Ø
84 pcm
6 po
7 po
7 po Ø 222 pcm
S
2.1)
ECTION
- 6 -
C
ONDUITS DE
DÉRIVATION
5
Ø,
PO
70
PCM
VI0003
4 po
6 po Ø 96 pcm
6 po
6 po
6 po Ø 138 pcm
C
ONDUIT
PRINCIPAL
6
Ø,
PO
140
PCM
