5.
I
NSTALLATION
5.2
P
LANIFICATION DU RÉSEAU DE CONDUITS
a)
Suivre les instructions de la section 5.3 pour déterminer le diamètre adéquat de conduits pour votre système.
b)
Prévoir un réseau le plus simple possible, avec un minimum de coudes et de raccords. La longueur des conduits isolés doit être
réduite à son minimum.
c)
Ne pas utiliser les murs creux comme conduits. Ne pas utiliser de conduits de dérivation plus petits que 4 po (102 mm) Ø.
d)
Ne pas ventiler les vides sanitaires ni les chambres froides. Ne pas essayer de récupérer l'air évacué provenant d'une sécheuse ou
d'une hotte de cuisinière; cela causerait l'encrassement du module de récupération. Utiliser un conduit en métal pour le conduit
d'évacuation de la cuisine.
e)
Si la maison a plus d'un étage, prévoir au moins une grille d'aspiration au niveau le plus élevé.
5.3
C
ALCUL DU FORMAT DES CONDUITS
Utiliser le tableau ci-dessous pour vous assurer que les conduits à installer supporteront des débits d'air égaux ou inférieurs
aux valeurs recommandées. Éviter d'installer des conduits qui devront supporter des débits d'air qui se rapprochent des
valeurs maximales et ne jamais installer un conduit qui supportera un débit d'air supérieur à sa valeur maximale.
Diamètre
Débit d'air recommandé
de conduit
4 po (102 mm)
40 pcm
5 po (127 mm)
75 pcm
6 po (152 mm)
120 pcm 57 l/s
7 po (178 mm)
185 pcm 87 l/s
8 po (203 mm)
260 pcm 123 l/s 442 m³/h 380 pcm 179 l/s 645 m³/h
NOTE : Les exemples 5.3.1 et 5.3.2 utilisent des mesures impériales.
Le même calcul s'applique pour les mesures métriques.
5.3.1
Exemple de calcul :
Problème : Mon installation requiert deux grilles d'évacuation (une pour la cuisine et une pour la salle de bains). Je vais les
raccorder à un conduit principal qui sera connecté à l'appareil (performance haute vitesse de 140 pcm). Quel format dois-je
utiliser pour le conduit principal ainsi que pour les deux conduits de dérivation menant aux grilles? (Voir figure 7.)
Solution : Méthode simplifiée. (Pour une méthode de calcul de format de conduits plus détaillée, consulter l' ASHRAE ou le
HRAI HANDBOOK ).
Conduit principal : Le tableau ci-dessus indique pour un conduit de 6 po Ø : débit d'air recommandé : 120 pcm; débit d'air
maximum : 180 pcm. Le débit d'air à haute vitesse de 140 pcm est assez près de la valeur recommandée (120) et assez éloigné
de la valeur maximale (180). Par conséquent, un conduit de 6 po Ø ou plus convient pour le conduit d'évacuation principal.
Conduits de dérivation : Chaque conduit devra supporter un débit d'air de 70 pcm (140 divisé par 2). Le tableau ci-dessus indique
pour un conduit de 5 po Ø : débit d'air recommandé : 75 pcm ; débit d'air maximum : 110 pcm. Le débit d'air à haute vitesse de
70 pcm est assez près de la valeur recommandée (75) et assez éloigné de la valeur maximale (110). Par conséquent, un
conduit de 5 po Ø ou plus convient pour les 2 conduits de dérivation.
NOTE : Un conduit de 4 po Ø serait trop petit puisque la valeur maximale acceptable pour un conduit de 4 po Ø est de 60 pcm.
5.3.2

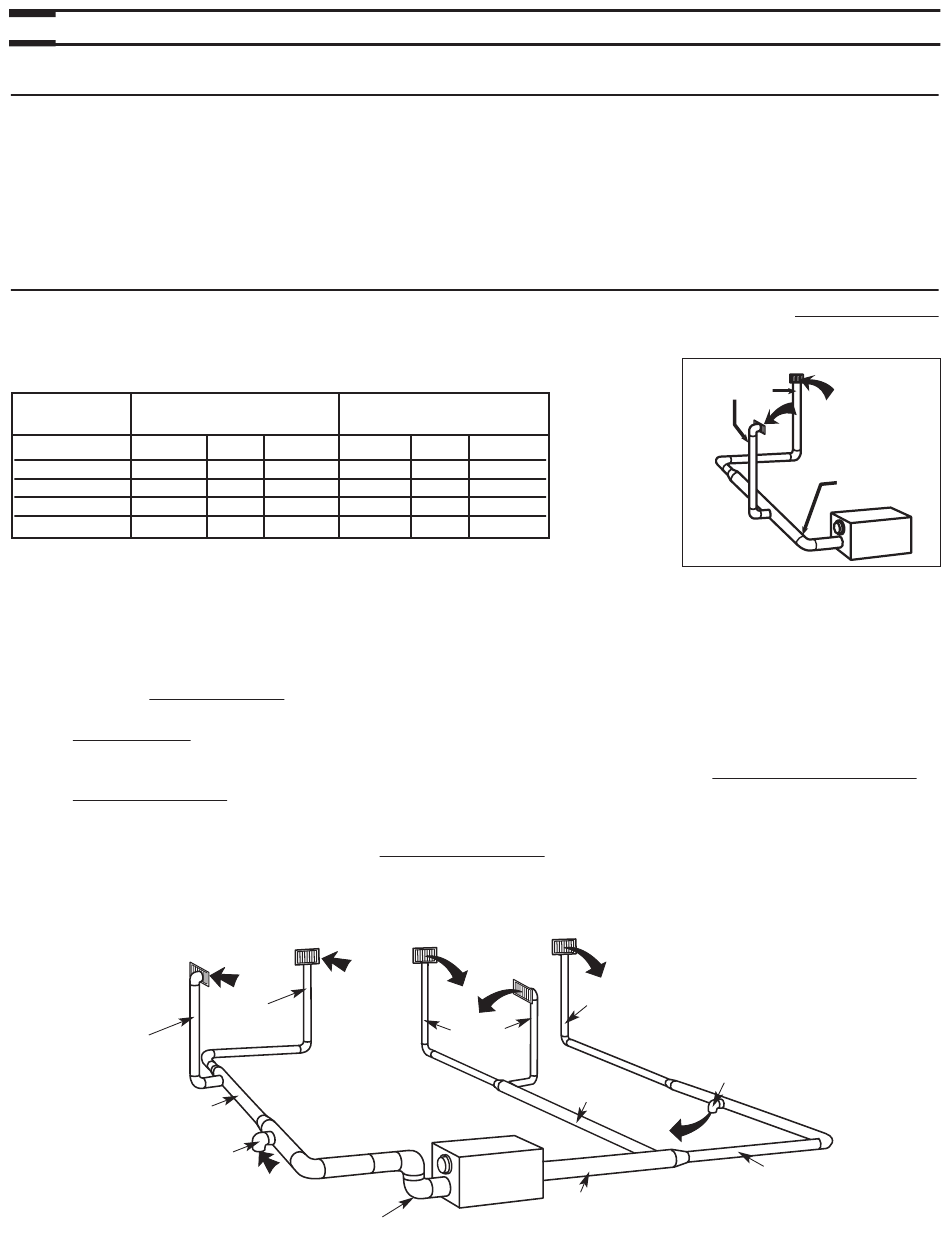

Exemple d'une installation d'un système indépendant pour un appareil ayant une performance de 222 pcm (voir figure 8).
5 po
5
Ø
PO
65
PCM
6
PO
129
PCM
6
93
VI0004
(
)
SUITE
Débit d'air maximum
19 l/s
68 m³/h
60 pcm
35 l/s
127 m³/h 110 pcm
204 m³/h 180 pcm
314 m³/h 270 pcm 127 l/s 459 m³/h
5
Ø
PO
64
PCM
6
PO
Ø
7
PO
Ø
PO
PCM
7
Ø 222
PO
PCM
28 l/s
102 m³/h
52 l/s
187 m³/h
85 l/s
306 m³/h
4
PO
4
PO
4
Ø
PO
42
PCM
4
PO
6
6
PO
7
7
F
8
IGURE
7
C
ONDUITS DE
DÉRIVATION
5
PO Ø
70
PCM
VI0003
4
Ø 42
PO
PCM
4
PO
6
Ø 96
PO
Ø 84
PO
PCM
6
PO
6
PO
PO
6
Ø 222
PO
PCM
C
ONDUIT
PRINCIPAL
6
PO Ø
140
CFPCM
F
7
IGURE
PCM
Ø 138
PO
PCM
