2. INSTALLATIONS TYPES
Les illustrations suivantes ont été conçues pour vous servir de guide afin de vous aider à choisir comment installer votre appareil.
Tous les appareils doivent être suspendus aux solives.
Dans tous les cas, un ventilateur de salle de bains ainsi qu'une hotte de cuisinière doivent être utilisés pour évacuer l'air vicié. Aussi,
pour les maisons ayant plus d'un étage, nous recommandons d'installer une grille d'évacuation au niveau le plus élevé.

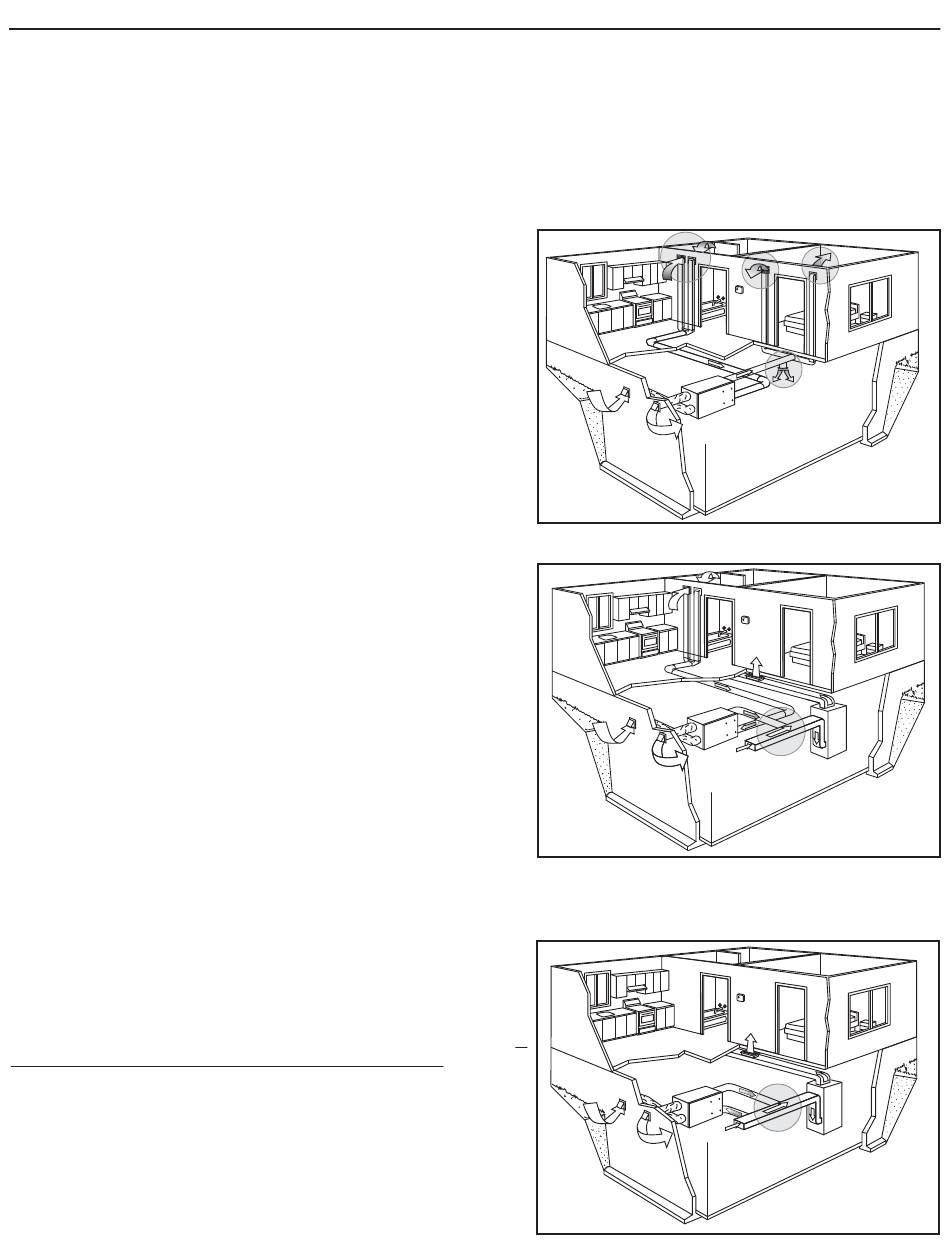

Il existe 3 méthodes d'installation : installation indépendante, évacuation à la source et simplifiée.
NOTE : Une prise de courant doit être accessible à 3 pi ou moins de l'appareil.
2.1 I
NSTALLATION INDÉPENDANTE
L'air vicié provenant des grilles situées au niveau le plus élevé est évacué à
l'extérieur. L'air frais de l'éxtérieur est filtré puis distribué par la grille située
au niveau habitable le plus bas de la maison.
Les maisons ayant plus d'un étage doivent avoir au moins une grille
d'évacuation au niveau le plus élevé.
Voir l'illustration ci-contre.
2.2 É
VACUATION À LA SOURCE
L'air vicié provenant des grilles situées au niveau le plus élevé est évacué à
l'extérieur. L'air frais de l'éxtérieur est filtré puis distribué dans le retour d'air
(plenum) de l'appareil à air pulsé. Voir l'illustration ci-contre.
Pour ce type d'installation, il n'est pas essentiel que le ventilateur du
système à air pulsé soit en marche lorsque l'appareil est activé, mais nous
le recommandons.
NOTE : Les habitations pourvues de plusieurs systèmes à air pulsé
devraient avoir un appareil par système.
2.3 I
NSTALLATION
SIMPLIFIÉE
L'air vicié est évacué à l'extérieur. L'air frais de l'éxtérieur est filtré puis
distribué dans le retour d'air (plenum) de l'appareil à air pulsé.
Voir l'illustration ci-contre.
Pour éviter l'inter-contamination et atteindre les meilleures performances, le
ventilateur du système à air pulsé doit toujours être en marche.
NOTE : Les habitations pourvues de plusieurs systèmes à air pulsé
devraient avoir un appareil par système.
(S
URTOUT POUR LES MAISONS À SYSTÈME DE CHAUFFAGE RAYONNANT À EAU CHAUDE OU À PLINTHES ÉLECTRIQUES
(
RACCORDEMENT À UN SYSTÈME À AIR PULSÉ
(
RACCORDEMENT À UN SYSTÈME À AIR PULSÉ
VH0002
).
VH0006
).
VH0007
