Éléments Opérationnels Et Connecteurs - Uniks EV CHECK Manuel

VÉRIFICATION EV

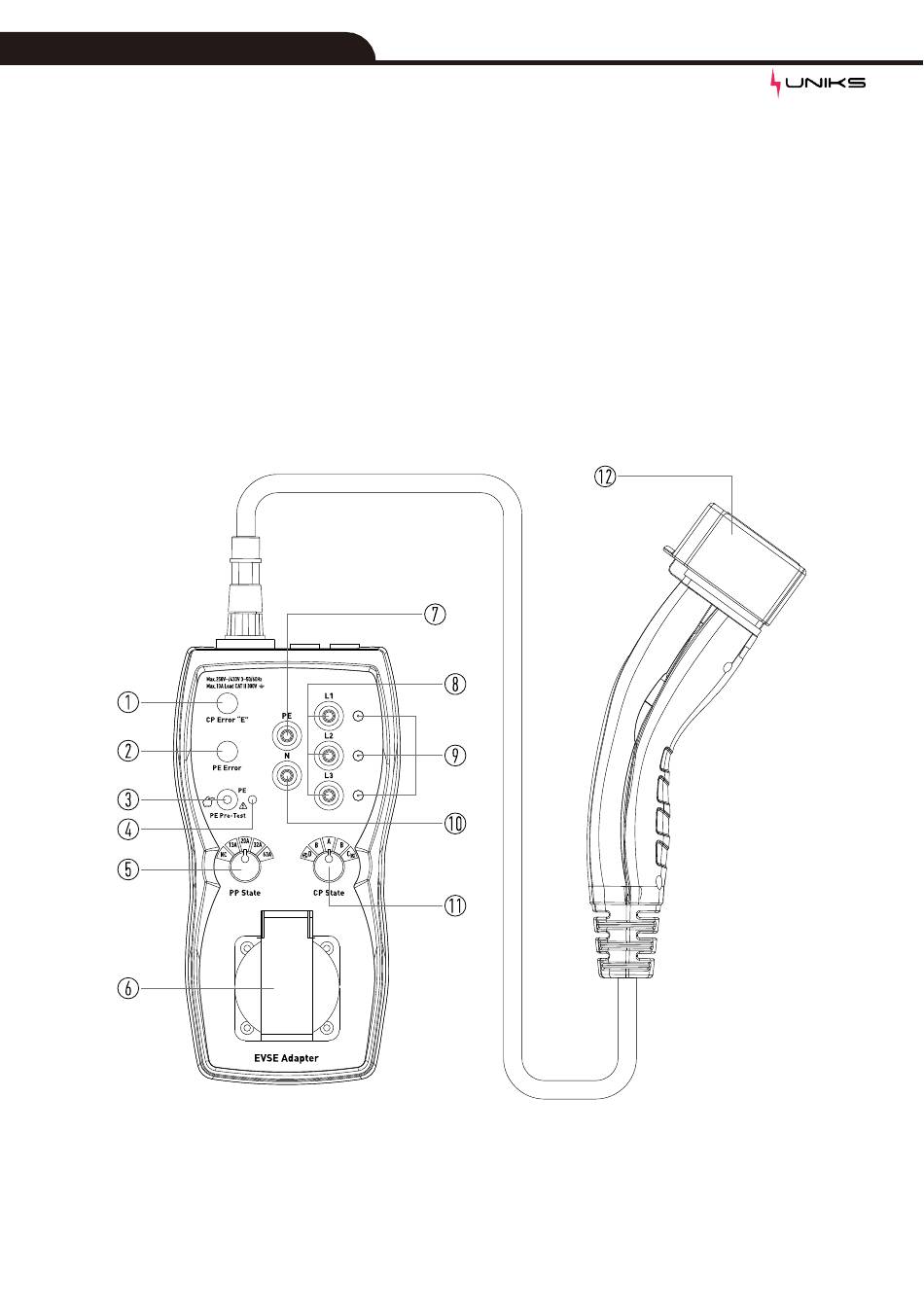

Éléments opérationnels et connecteurs
7.
Bouton « E » erreur CP
1-
PE
2- Bouton Erreur
Pulsante touché pré-test PE
3-
Indicateur d'alerte pré-test
4-
5- PP (Proximity Pilot) Selezione del rotatore (NC,13A,20A,32Ae 63A)
6- Mains socket, utilisation uniquement à des fins de test, courant MAX=10A.
7- Terminal de mesure PE
8- Terminal de mesure L1, L2,L3
9- Indicateurs de phase de L1, L2,L3
10- Terminal de mesure N
11- Sélecteur rotatif de l'état CP (contrôle du pilote) pour états A, B,C,D.
12- Câble d'essai pour colonne de charge EV Type 2.
(défaillance au sol)
PE
10
