GE 32563 Manuel

FCC / IC
En
This device complies with part 15 of the FCC and Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by
unauthorized modifications to this equipment. Such modifications could void the user's authority
to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
— Consult the dealer or an experienced radio/TV technician for help
Important note: To comply with the FCC RF exposure compliance requirements, no change to
the antenna or the device is permitted. Any change to the antenna or the device could result in
the device exceeding the RF exposure requirements and void user's authority to operate the device.
Fr
Cet appareil est conforme au paragraphe 15 des normes FCC et au CNR pour les appareils
exempts de licence d'Industrie Canada. Son utilisation est sujette aux deux conditions suivantes :
1) cet appareil ne doit pas occasionner de brouillage préjudiciable et 2) cet appareil doit accepter
toutes les interférences reçues, notamment les interférences qui peuvent provoquer un
fonctionnement non désiré.
NOTE DE LA FCC : Le fabricant n'est pas responsable des interférences sur les fréquences
radioélectriques ou télévisuelles pouvant être causées par des modifications non autorisées de ce
matériel. De telles modifications peuvent annuler le droit de l'utilisateur à utiliser cet appareil.
REMARQUE : Cet appareil a été testé et certifié conforme aux limites relatives aux appareils
numériques de catégorie B définies dans le paragraphe 15 des normes FCC. Ces limites ont été
définies afin de fournir une protection raisonnable contre le brouillage préjudiciable en milieu
résidentiel. Cet appareil produit, utilise et peut émettre des ondes de fréquence radio et, s'il n'est
pas installé et utilisé conformément aux instructions, il peut provoquer un brouillage préjudiciable
aux communications radio. Il n'existe toutefois aucune garantie que des interférences ne se
produiront pas au sein d'une installation donnée. Si cet appareil occasionne un brouillage
préjudiciable à la réception radiophonique ou télévisuelle, il suffit d'allumer et d'éteindre l'appareil
pour déterminer sa responsabilité. Nous encourageons l'utilisateur à essayer de corriger ces
interférences en appliquant une ou plusieurs des mesures suivantes :
— Réorienter ou déplacer l'antenne de réception.
— Augmenter la distance entre l'appareil et le récepteur.
— Brancher l'appareil à une prise secteur différente de celle du récepteur.
— Consulter le revendeur ou un technicien spécialisé en postes radio ou téléviseurs.
Remarque importante : Pour se conformer aux exigences de conformité de la FCC concernant
l'exposition aux RF, aucune modification apportée à l'antenne ou au dispositif n'est autorisée. Toute
modification apportée à l'antenne ou au dispositif pourrait faire en sorte que le dispositif dépasse
les exigences d'exposition aux RF et pourrait annuler le droit de l'utilisateur à utiliser ce dispositif.
Es
Este dispositivo cumple con las Especificaciones del apartado 15 de las normas de la FCC y con
las especificaciones de las normas radioeléctricas (RSS) del Ministerio de Industria de Canadá
aplicables a aparatos exentos de licencia. El funcionamiento está sujeto a las siguientes dos
condiciones: (1) este dispositivo no debe provocar interferencia perjudicial, y (2) este dispositivo
debe aceptar toda interferencia que reciba, incluso la que pudiera causar un funcionamiento no
deseado.
NOTA DE LA FCC: El fabricante no se hace responsable de ninguna interferencia de radio o TV
ocasionada por modificaciones no autorizadas efectuadas a este equipo. Dichas modificaciones
podrían anular la autoridad del usuario para utilizar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para aparatos digitales de Clase B,
de conformidad con el apartado 15 de las normas de la FCC. Estos límites están diseñados para
proveer protección razonable contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, usa y puede irradiar energía de radiofrecuencias y, si no se instala y usa según
las instrucciones, puede provocar interferencia perjudicial a las radiocomunicaciones. No obstante,
no hay garantías de que no ocurrirá interferencia en una instalación en particular. Si este equipo
provoca interferencia perjudicial a la recepción de radio o televisión, lo que puede determinarse
encendiendo y apagando el equipo, se recomienda que el usuario intente corregir la
interferencia por medio de la implementación de una o más de las siguientes medidas:
— Reorientar o reubicar la antena receptora.
— Incrementar la separación entre el equipo y el receptor.
— Conectar el equipo a un tomacorriente de un circuito diferente del circuito al que está
conectado el receptor.
— Consultar al distribuidor o a un técnico con experiencia en radio/televisión para
solicitar asistencia.
Nota importante: Para cumplir con los requisitos de cumplimiento de exposición de
radiofrecuencia de la FCC, no se permiten cambios a la antena o el dispositivo. Cualquier cambio a
la antena o dispositivo podría hacer que el dispositivo supere los requerimientos de exposición de
radiofrecuencia y anular la autoridad del usuario para operar el dispositivo.
FCC — U2ZZW6301 | IC: 6924A-ZW6301
Jasco Products Company | Model: ZW6301 / 32563
CAN ICES-3(B) / NMB-3(B)
All brand names shown are trademarks of their MADE IN CHINA/FABRIQUÉ EN CHINE/HECHO EN CHINA
respective owners.
GE IS A TRADEMARK OF GENERAL ELECTRIC
Tous les noms de marque illustrés sont des marques COMPANY AND IS UNDER LICENSE BY
JASCO PRODUCTS COMPANY LLC,
de commerce de leurs propriétaires respectifs.
10 E. MEMORIAL RD.,
Todas las marcas que aparecen aquí
OKLAHOMA CITY, OK 73114.
son marcas registradas de sus respectivos dueños.
©JASCO 2016 | 32563 | ZW6301 | rev. 03/14/16 LH

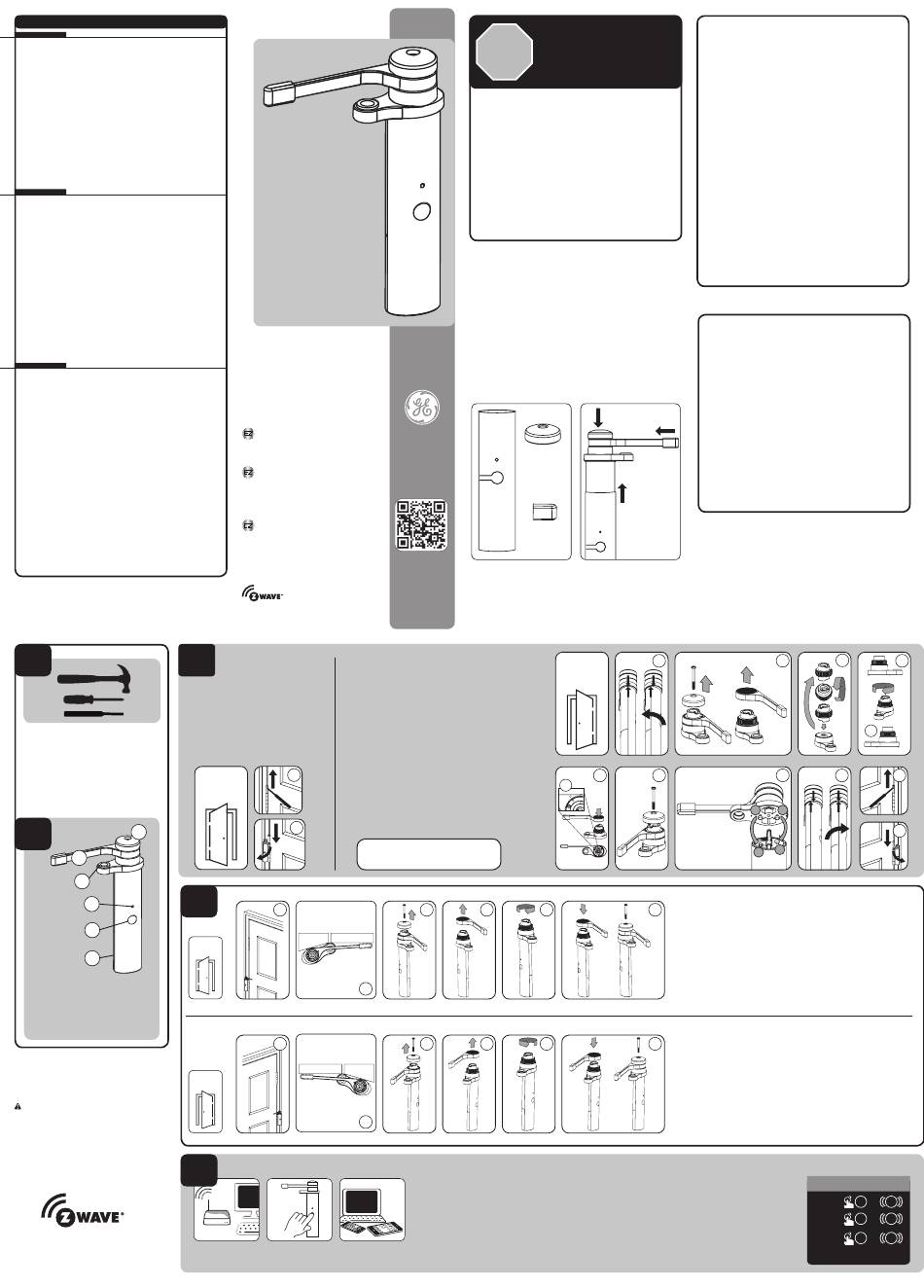

1. 3.
Tools You Will Need
package. You will first need to adjust the sensor if your
door opens to the right.
#1
1. Close the door and remove the existing hinge pin
2. Place hinge pin through provided bushing and hinge

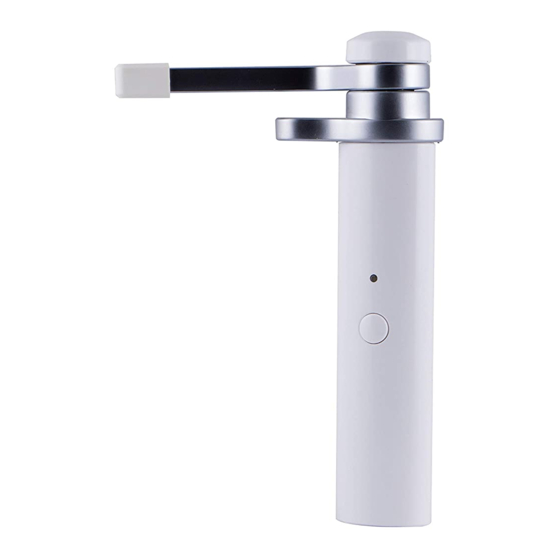

Getting To Know Your New Z-Wave Device
• Attaches to any standard door hinge with removable pin
(not compatible with security hinges)
• Compatible with both left and right opening doors
• Sensitivity adjustment for crown molding or adjustment to
when sensor is triggered
• Built-in, tamper-resistant switch
• Configurable Z-Wave transmission method
(Notification/Basic Set/Basic Report)
2.
A
B
C
D
E
F
A. Cap — Reversible design allows hinge pin to work
on right or left opening door
B. Arm — Adjustable sensitivity
C. Hinge Pin Bushing — included in package
D. LED Status Indicator
E. Program Button
F. Battery Compartment — One CR2 battery (reverse)
Requires: 1 CR2 Lithium cell. Observe polarity markings (+), (-).
CAUTION
• Batteries may leak harmful liquids or ignitable materials or explode causing
injury and product damage.
• Do not mix old and new or other battery types.
• Replace all batteries at the same time.
• Replace exhausted batteries immediately.
• Remove batteries if product is to be unused for extended periods of time.
This Device supports Lifeline and notification (association group 1) supporting 5
nodes. Group 1 must be assigned the Node ID of the primary controller where
unsolicited notifications will be sent. The Z-Wave controller should set this
association automatically after inclusion. Lifeline association only supports the
"Device Reset Locally" function. Refer to the instructions of your controller for
any available details on how this can be set.
Z-WAVE INTEROPERABILITY
This product can be included and operated in any Z-Wave network
with other Z-Wave certified devices from other manufacturers
and/or other applications. All non-battery operated nodes within
the network will act as repeaters regardless of vendor to increase
reliability of the network.
MANUAL • MANUEL •
Hinge Pin
Smart
Door Sensor
Capteur de
Porte Intelligent
à axe de charnière
Sensor Inteligente
para Puerta
de
bisagras de pasador
ezzwave.com
Z-Wave ® Certified Wireless Door Sensor
Capteur de porte sans fil certifié Z-Wave ®
Sensor para puerta Z-Wave ® inalámbrico y certificado
Left Opening Door Right Opening Door
1. Remove metal assembly from plastic housing.
IMPORTANT! The Hinge Pin Door Sensor
2. Remove the screw and cap to reveal the gear. Lift up the arm and
is set up for LEFT opening doors out of the
place it aside for later.
3. Remove the gear and flip it vertically 180 degrees.
4. Once the gear is flipped and put in place, flip the assembly 180 degrees
horizontally. It should look like 4A, the text should read "Right".
using punch or screwdriver. 5. Place the arm back by aligning the dots shown on the gear and arm in 5A.
6. Put the cap and screw back on.
pin door sensor, then through door's hinge. 7. Add the metal upper to the main body by aligning A to B.
8. Re-attach metal assembly to plastic body.
9. Close the door and remove the existing hinge pin.
10. Place hinge pin through provided bushing and hinge pin door sensor, then
through door's hinge.
1
Left
Opening
Door
2
4.
1
TOP VIEW
MOLDING DOOR
Left
Opening
Ex
1
TOP VIEW
DOOR MOLDING
Right
Opening
Ex
5.
MANUAL
STOP
If you have any problems or questions, contact our tech support team
at; 1-800-654-8483, option 1 Monday–Friday, 7:30–5pm CST
For the most up-to-date product support, accessories, electronic (PDF) format
manuals and more, visit www.byjasco.com/support.
• No user servicable parts in this unit.
Si vous avez des problèmes ou des questions, communiquez avec notre
équipe de soutien technique au 1-800-654-8483, option1, du lundi au vendredi,
de 7 h 30 à 17 h (HNC).
Pour le soutien relatif aux produits le plus à jour, les accessoires,
les manuels en format électronique (PDF) et plus encore, visitez le site
www.byjasco.com/support.
• Aucune des pièces de ce dispositif ne peut être réparée par l'utilisateur.
Si tiene problemas o dudas, comuníquese con nuestro equipo técnico al número:
1-800-654-8483, opción 1 de lunes a viernes, de 7:30 a 5 p.m., hora estándar del
centro (CST).
Para recibir el soporte técnico más actualizado sobre productos,
accesorios, manuales en formato digital (PDF), entre otros,
visite www.byjasco.com/support.
• Esta unidad no contiene piezas que el usuario pueda reparar.
NOT FOR USE WITH
MEDICAL OR LIFE SUPPORT
EQUIPMENT
Z-WAVE ENABLED DEVICES
SHOULD NEVER BE USED TO
SUPPLY POWER TO, OR CONTROL
THE ON/OFF STATUS OF
MEDICAL AND/OR LIFE SUPPORT
EQUIPMENT.
Color-match kits available at ezzwave.com
Trousses pour appariement des couleurs
offertes à l'adresse ezzwave.com
En ezzwave.com se dispone de kits de colores
que hacen juego
Scan to view
installation guide
Balayez ce code pour
Color options: silver, paintable and dark brown
consulter le guide
Options de couleur: argent, peinturable et brun foncé
d'installation.
Las opciones de color: plata, que se puede pintar y marrón oscuro
Escanear para ver
la guía de instalación
32563
ZW6301
Before sensor will activate, remove
plastic from battery compartment.
2 3
2 3
Adding your device to a Z-wave network:
1. Follow the instructions for your Z-wave certified controller to include
the door sensor to the Z-wave network.
2. Once the controller is ready to include the door sensor, press and
release the program button on the door sensor to include it in the
network.
To exclude and reset the device:
1. Follow the instructions for your Z-wave certified controller to exclude a
device from the Z-wave network.
2. Once the controller is ready to exclude your device, press and release
the program button on the door sensor to exclude it from the
network.
DO NOT RETURN THIS
WARRANTY
PRODUCT TO THE STORE
JASCO Products warrants this product to be free from manufacturing defects for a period of
two years from the original date of consumer purchase. This warranty is limited to the repair or
NE RETOURNEZ PAS
replacement of this product only and does not extend to consequential or incidental damage to
CE PRODUIT AU MAGASIN other products that may be used with this product. This warranty is in lieu of all other warranties,
expressed or implied. Some states do not allow limitations on how long an implied warranty
lasts or permit the exclusion or limitation of incidental or consequential damage, so the above
NO DEVUELVA ESTE
limitations may not apply to you. This warranty gives you specific rights, and you may also have
other rights which vary from state to state. Please contact Customer Service at 800-654-8483
PRODUCTO A LA TIENDA
(option 1) between 7:30AM – 5:00PM CST or via our website (www.byjasco.com) if the unit should
prove defective within the warranty period.
GARANTIE
JASCO Products garantit que ce produit est exempt de tout défaut de fabrication pour une
période de deux ans à compter de la date de l'achat original par l'acheteur. Cette garantie se
limite exclusivement à la réparation ou au remplacement de ce produit et n'est pas applicable
aux dommages indirects ou accessoires survenus sur d'autres produits utilisés avec ce produit.
Cette garantie se substitue à toute autre garantie expresse ou implicite. Certains États ne
permettent pas de restrictions quant à la durée d'une garantie implicite ou permettent l'exclusion
ou la limitation des dommages indirects et accessoires; il se peut, par conséquent, que cette
garantie ne s'applique pas dans votre cas. Cette garantie vous confère des droits juridiques précis;
vous pouvez jouir d'autres droits qui peuvent varier d'un État à l'autre. Veuillez communiquer
avec le service à la clientèle au 1-800-654-8483 (option 1) entre 7 h 30 et 17 h (heure normale du
Centre) ou par l'intermédiaire de notre site Web (www.byjasco.com) si l'appareil s'avère défaillant
au cours de la période de garantie.
GARANTÍA
JASCO Products garantiza que este producto está libre de defectos de fabricación durante un
periodo de dos años a partir de la fecha original de compra por parte del consumidor. Esta
garantía se limita a la reparación o sustitución de este producto solamente y no se extiende
a daños derivados o accidentales causados a otros productos que se usen con esta unidad.
Esa garantía remplaza a todas las demás garantías expresas o implícitas. Algunos estados
no autorizan limitaciones en cuanto a la duración de una garantía implícita ni permiten la
exclusión o limitación por daños accidentales o derivados; por lo tanto, puede que las anteriores
limitaciones no apliquen en su caso. Esta garantía le da a usted derechos específicos, y otros
que usted puede tener y que varían según el estado en el que usted reside. Si la unidad resultare
defectuosa dentro del periodo de garantía, comuníquese por favor con Atención al Cliente en el
800-654-8483 (opción 1) entre 7.30 y 17 h, Hora del Centro, o a través de nuestro sitio de internet
NE PAS UTILISER AVEC UN SE PROHÍBE SU EMPLEO EN
(www.byjasco.com).
ÉQUIPEMENT MÉDICAL OU EQUIPO MÉDICO O EQUIPO
DE SURVIE PARA EL MANTENIMIENTO
JASCO Products Company, Building B
DE LAS FUNCIONES VITALES
LES DISPOSITIFS COMPATIBLES 10 E Memorial Rd. Oklahoma City, OK 73114
AVEC LA TECHNOLOGIE Z-WAVE
LOS DISPOSITIVOS Z-WAVE
NE DEVRAIENT JAMAIS ÊTRE
NUNCA SE DEBEN USAR PARA
UTILISÉS POUR ALIMENTER
SUMINISTRAR ENERGÍA ELÉCTRICA
OU COMMANDER LA MISE
AL EQUIPO MÉDICO O AL EQUIPO
EN MARCHE OU L'ARRÊT DE PARA EL MANTENIMIENTO DE
L'ÉQUIPEMENT MÉDICAL OU DE
FUNCIONES VITALES, NI PARA
SURVIE.
CONTROLAR EL ESTADO DE
ENCENDIDO O APAGADO DE
DICHOS EQUIPOS.
SPECIFICATIONS
CR2 battery (included)
Maximum hinge pin diameter: 5/16 in (7.9 mm)
Signal (Frequency) 908.4 / 916 MHz
Range: Up to 150 feet line of sight between the Wireless Controller
and the closest Z-Wave receiver module.
Operating Temperature Range: 32–104° F (0–40° C)
For indoor use only.
Specifications subject to change without notice due to continuing product improvement
SPÉCIFICATIONS
CR2 batterie (inclus)
Diamètre maximum de l'axe de charnière : 5/16 po (7,9 mm)
Signal (fréquence) : 908.4 / 916 MHz
Portée : Distance à vue entre la télécommande et le module de réception Z-Wave le plus proche
allant jusqu'à 150 pi.
Plage de températures de fonctionnement : de 32–104° F (0–40° C).
Utilisation intérieure uniqueme`nt.
En raison d'améliorations continues du produit, les spécifications peuvent faire l'objet de
changements sans préavis.
ESPECIFICACIONES:
Batería CR2 (incluido)
Diámetro máximo del pasador de bisagra: 5/16 in (7,9 mm)
Señal (Frecuencia) 908.4 / 916 MHz
Alcance: Hasta 150 pies (45.7m) en línea de visión directa entre el controlador inalámbrico y el
módulo receptor Z-Wave más próximo.
Rango de temperatura de funcionamiento: 32–104° F (0–40° C)
Sólo para uso espacios interiores.
Especificaciones sujetas a cambio sin aviso debido a continuas mejoras del producto
1
Right
Opening
Door
5 6
5a
Calibrate for Door Opening
4 5
NOTE! This step is only required if sensor does not trigger when door is opened.
Left Opening Door
1. Install door sensor as indicated in Section 3.
IMPORTANT! The hinge pin body must be flush against the molding for proper
installation. See example.
2. Remove screw and cap with #1 phillips screwdriver to reveal the gear.
3. Lift up the arm.
4. Twist the gear to the RIGHT. Just before it triggers, there will be a clicking sound and the
LED will illuminate. Hold in place.
5. While holding the gear, drop the arm back in place so it is touching the door, then put
the cap and screw back on to complete the assembly.
Right Opening Door
4 5
1. Install door sensor as indicated in Section 3.
IMPORTANT! The hinge pin body must be flush against
the molding for proper installation. See example.
2. Remove screw and cap with #1 phillips screwdriver to reveal the gear.
3. Lift up the arm.
4. Twist the gear to the LEFT. Just before it triggers, there will be a clicking sound and
the LED will illuminate. Hold in place.
5. While holding the gear, drop the arm back in place so it is touching the door, then
put the cap and screw back on to complete the assembly.
To return your door sensor to factory defaults:
Press and release the program button ten times quickly. The LED light
will blink approximately eight times.
Note: This should only be used in the event your network's primary
controller is missing or otherwise inoperable.
2 3 4
LEFT
4a
RIGHT
7 8 9
A A
10
B
B
Programming options
MODE: TO SET:
E
Notification 5x 1
(Default)
E 5x 2
Basic Set
E
5x 3
Basic Report
NOTE! This is only necessary if your hub doesn't
recognize the default notification setting.
