Fonctions
StR
MiB
MaB
4/8
Le RCA12 est un régulateur trois positions à action progressive avec comportement PD.
Avec un appareil d'asservissement, son comportement correspond toutefois à celui d'un
régulateur PI. La part intégrale permet toujours un réglage précis de la valeur de consi-
gne. Le régulateur compare la température mesurée par la sonde à la valeur de consi-
gne réglée. Si la valeur effective s'écarte de la valeur de consigne, l'appareil d'asservis-
sement réagit à l'ordre du régulateur et l'organe d'asservissement (vanne à secteur ou à
soupape) modifie l'arrivée de chaleur.
Un codage correspondant sur le RCA12 permet d'obtenir 3 régimes de régulation pour
les domaines d'application définis.

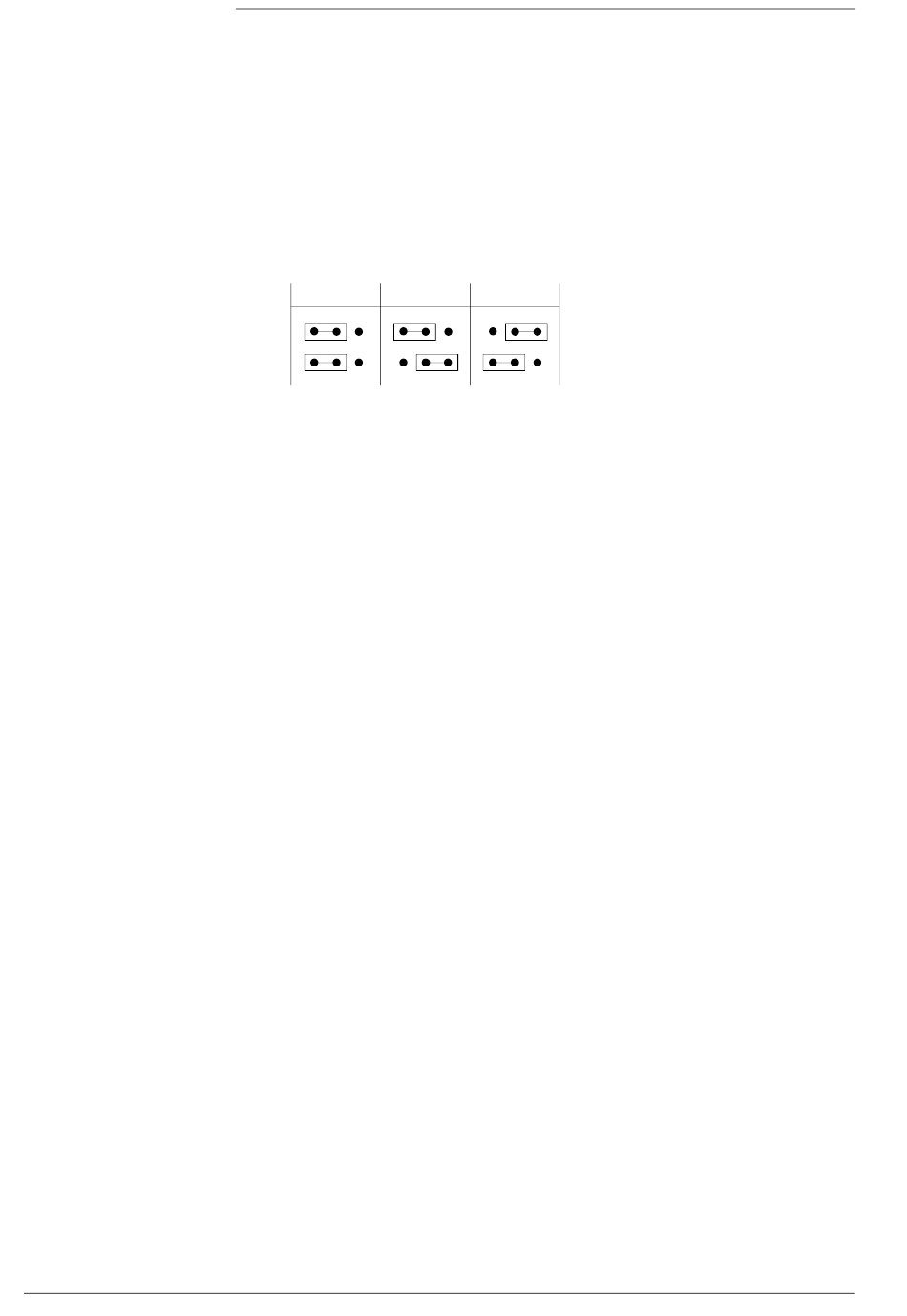

Le choix du régime de régulation se fait en enfichant deux cavaliers sur les connecteurs
de codage S1 et S2. Le schéma ci-après montre les positions possibles des cavaliers.
StR
S1
S2
Régulation standard
Applications : régulation de température de départ, d'échangeur de chaleur, de tempéra-
ture d'eau chaude sanitaire, et limitation minimale de la température de retour de chau-
dière avec appareil d'asservissement séparé.
– Dans le cas de la régulation de température de départ, d'échangeur de chaleur et de
température d'eau chaude sanitaire, l'arrivée de chaleur est augmentée si la tempé-
rature est trop basse et réduite si la température est trop élevée.
– Dans le cas de limitation minimale de la température de retour de chaudière, on règle
cette température sur la valeur minimale réglée. On agit pour cela sur la vanne mélan-
geuse (à secteur ou à soupape), de façon à empêcher une trop grande quantité d'eau
de retour refroidie de retourner à la chaudière. Le régulateur agit jusqu'à ce que l'appa-
reil d'asservissement soit déconnecté.
Limitation minimale de la température de retour de chaudière agissant sur des
régulateurs de circuit de chauffage
– Dans cette application, le régulateur envoie un ordre de fermeture aux appareils d'as-
servissement des circuits de chauffage lorsque la valeur minimale réglée de la tempé-
rature de retour de chaudière est atteinte ; il bloque les ordres d'ouverture des régula-
teurs.
Si la température de retour de la chaudière augmente et dépasse la valeur minimale,
le régulateur débloque les ordres de réglage des régulateurs,
– par impulsions, en fonction de son comportement, tant que l'écart avec la valeur de
limitation se situe dans une fourchette de 4 °C,
– et complètement lorsque l'écart avec la valeur de limitation dépasse 4 °C.
Limitation maximale de la température de départ ou de retour de chaudière agis-
sant sur des régulateurs de circuit de chauffage
– En cas de limitation maximale de la température de départ ou de retour, le régulateur
envoie l'ordre de fermeture aux appareils d'asservissement des circuits de chauffage
lorsque la valeur maximale est atteinte et bloque les ordres d'ouverture des régula-
teurs. Si la température tombe en dessous de la valeur maximale, le régulateur déblo-
que les ordres de réglage des régulateurs - comme pour la limitation minimale.
Deux consignes de température différentes peuvent être réglées sur le régulateur. La
plus élevée des deux est celle du régime normal, la plus basse celle du régime réduit -
Commutation à l'aide du contact libre de potentiel sur les bornes H1 - M (contact ouvert =
régime normal). La valeur de consigne du régime normal peut être ajustée à l'aide du
potentiomètre FZA21.11.
CE1N2233F
MiB
MaB
Janvier 1998
