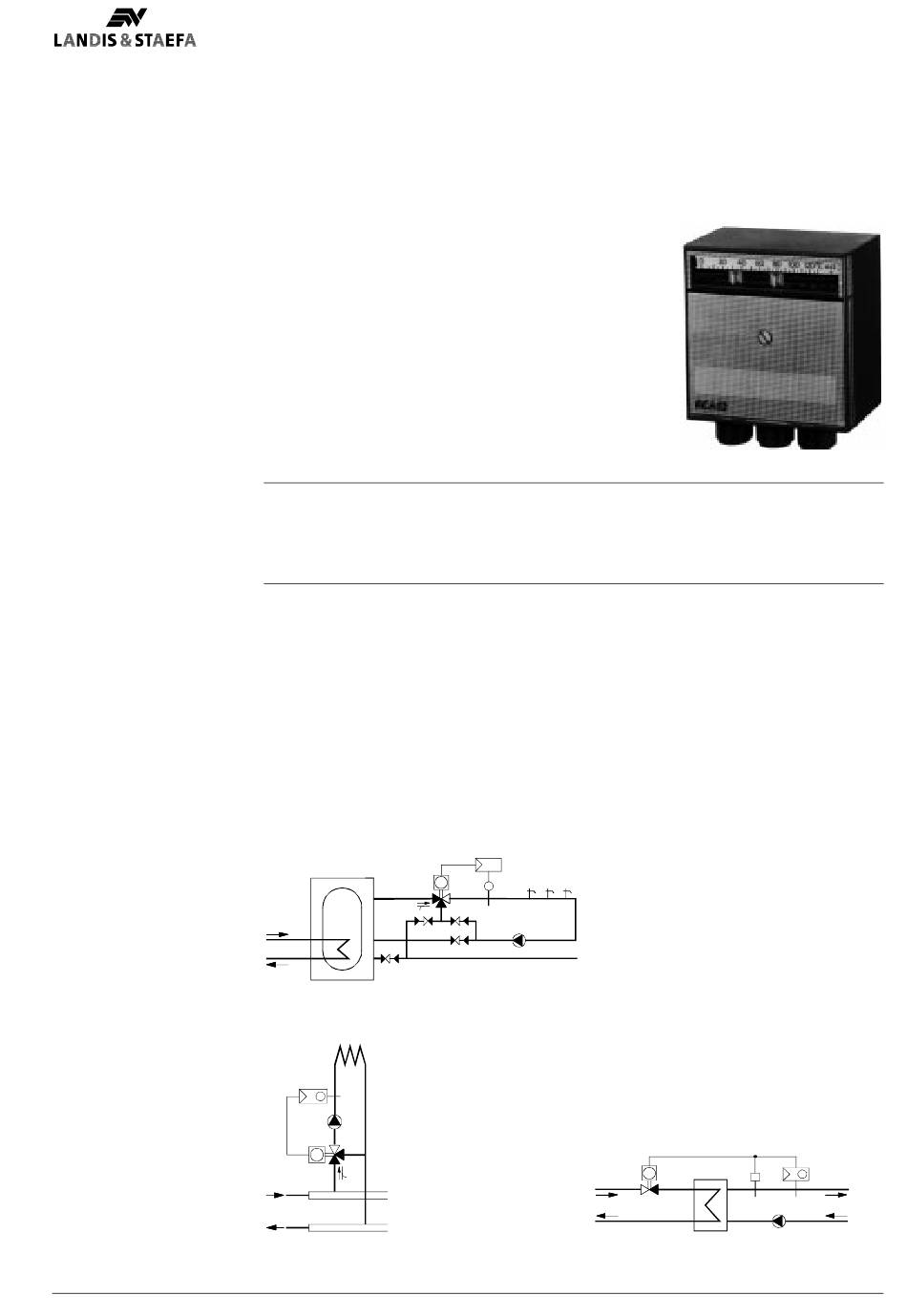

Landis & Staefa
Régulateur de température
à plongeur
Appareil de régulation à action progressive avec signal de réglage trois positions
en sortie, comportement PD (PI avec appareil d'asservissement), plage de réglage
0...130 °C, 230 V~
Le régulateur de température à plongeur RCA12 est utilisé dans les installations de
chauffage pour les fonctions suivantes :
• Régulation de température d'eau chaude sanitaire
• Régulation de température de départ
• Régulation d'échangeur de chaleur
• Limitation minimale de la température de retour de la chaudière avec un appareil d'as-
servissement séparé *
• Limitation minimale de la température de retour de la chaudière dans des installations
de chauffage (ne nécessite pas d'appareil d'asservissement séparé) *
• Limitation maximale de la température de départ ou de retour
* Pour la protection de l'installation de chaudière contre la corrosion due aux gaz de fumée
Régulation de température d'eau chaude sanitaire
N1
T
Y1
M
Régulation de température de départ
CE1N2233F
N1
M
Y1
T
2233S03
Régulation d'échangeur de chaleur
Janvier 1998
2
RCA12
M
Y1
T
N1
F1
T
233
1/8
